CM602-L 维修手册 1.4 140 小时检查一次 [ 一周一次 ] Pa ge 1-60 EJM8A -030P 4. 将清洁纸的端边对准手抓的部分来折回。 • 成为如照片所示的状态 ，即完成准备 工作。 [8 吸嘴清扫状态 ] EJM8A -031P 5. 将清扫工具插到吸嘴座轴里， 往吸嘴旋转 方向转 2 ~ 3 圈后，进行清扫。 ∗ 若清洁纸弄脏，应及时 更换。 [12 吸嘴清扫状态 ] EJM8A -032P EJM8A-…
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-59
B)
吸嘴座轴的清扫
请按照以下说明，进行吸嘴清扫工具的准备作业。
[
吸嘴座轴清扫用工具
]
EJM8A-026P
1.
准备吸嘴座轴清扫工具和清扫用清洁纸。
[
清洁纸
]
4X3C-419P
∗
为了将清洁纸卷绕在工具上，请将清洁纸切好
合适的大小。
(
约
40 mm
×
50 mm)
EJM8A-028P
EJM8A-027P
2.
使将清扫用清洁纸夹至工具尖端的切口
部。
∗
对
8
吸嘴请使用
φ
7.5
侧，对
12
吸嘴请使用
φ
5
侧。
EJM8A-029P
3.
将清洁纸的上部往下折回。
下一页
EJM8A-C-MMC01-A03-00
切口部
12
吸嘴清扫侧
(
φ
5)
8
吸嘴清扫侧
(
φ
7.5)
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-60
EJM8A-030P
4.
将清洁纸的端边对准手抓的部分来折回。
•
成为如照片所示的状态，即完成准备工作。
[8
吸嘴清扫状态
]
EJM8A-031P
5.
将清扫工具插到吸嘴座轴里，往吸嘴旋转
方向转
2 ~ 3
圈后，进行清扫。
∗
若清洁纸弄脏，应及时更换。
[12
吸嘴清扫状态
]
EJM8A-032P
EJM8A-C-MMC01-A03-00
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-61
4.
吸嘴配置的确认和安装
A)
将吸嘴安装到吸嘴座上

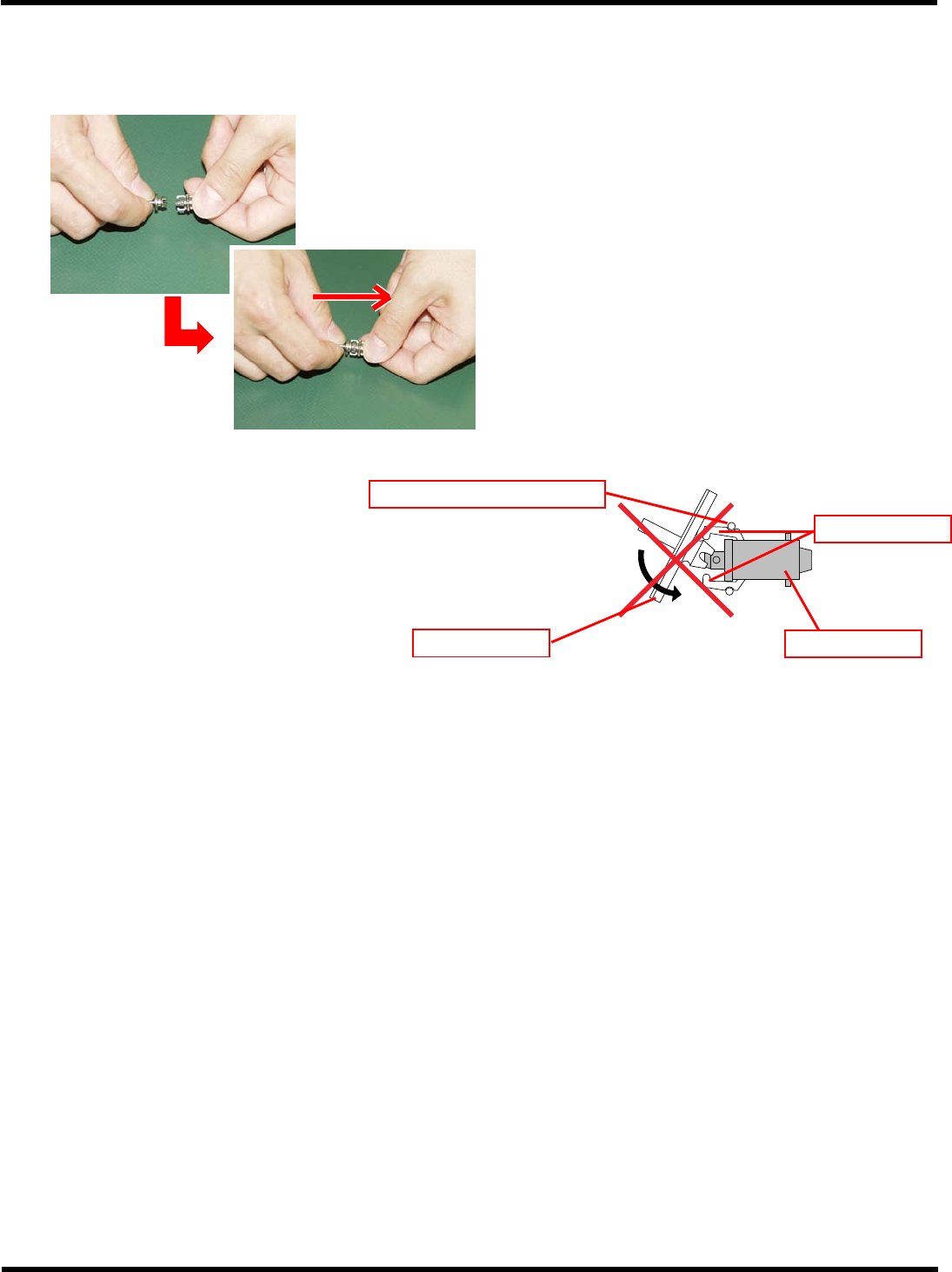

1.
把吸嘴安装到吸嘴座上。
∗
请握住吸嘴反射板的边缘，如左图所示水平按
进去。
∗
如下图所示，安装方法不正确时会造成夹具爪
脱落。
<
吸嘴的不良安装方法
>
EJM8A-C-MMC01-A03-00
444C-407E
吸嘴座
夹具爪
吸嘴
夹具爪压紧用弹簧
EJM4A-087P
EJM4A-086P
