CM602-L 维修手册 1.4 140 小时检查一次 [ 一周一次 ] Pa ge 1-74 1.4.4 基板支撑块的清扫 ∗ 在此以高速吸头 (12 吸嘴 ) 为例进行了说明，而对 通用吸头 (8 吸嘴 ) 、多功能吸头也都应 按照同 样步骤进行操作。 使用工具 毛刷等 需要时间 5 分钟 要求 • 该维护作业，应在电源开关处于 ON ( I ) 的状态下进行。在吸头的动作范围内进行 作业时，请务必使伺服开关处于 OFF (O) ，…
CM602-L
维修手册
1.4
140
小时检查一次
[
一周一次
]
Page 1-73
5.
吸嘴配置的再确认
吸嘴安装结束后，请再次确认设置在移载吸头上的吸嘴位置和方向。
∗
<

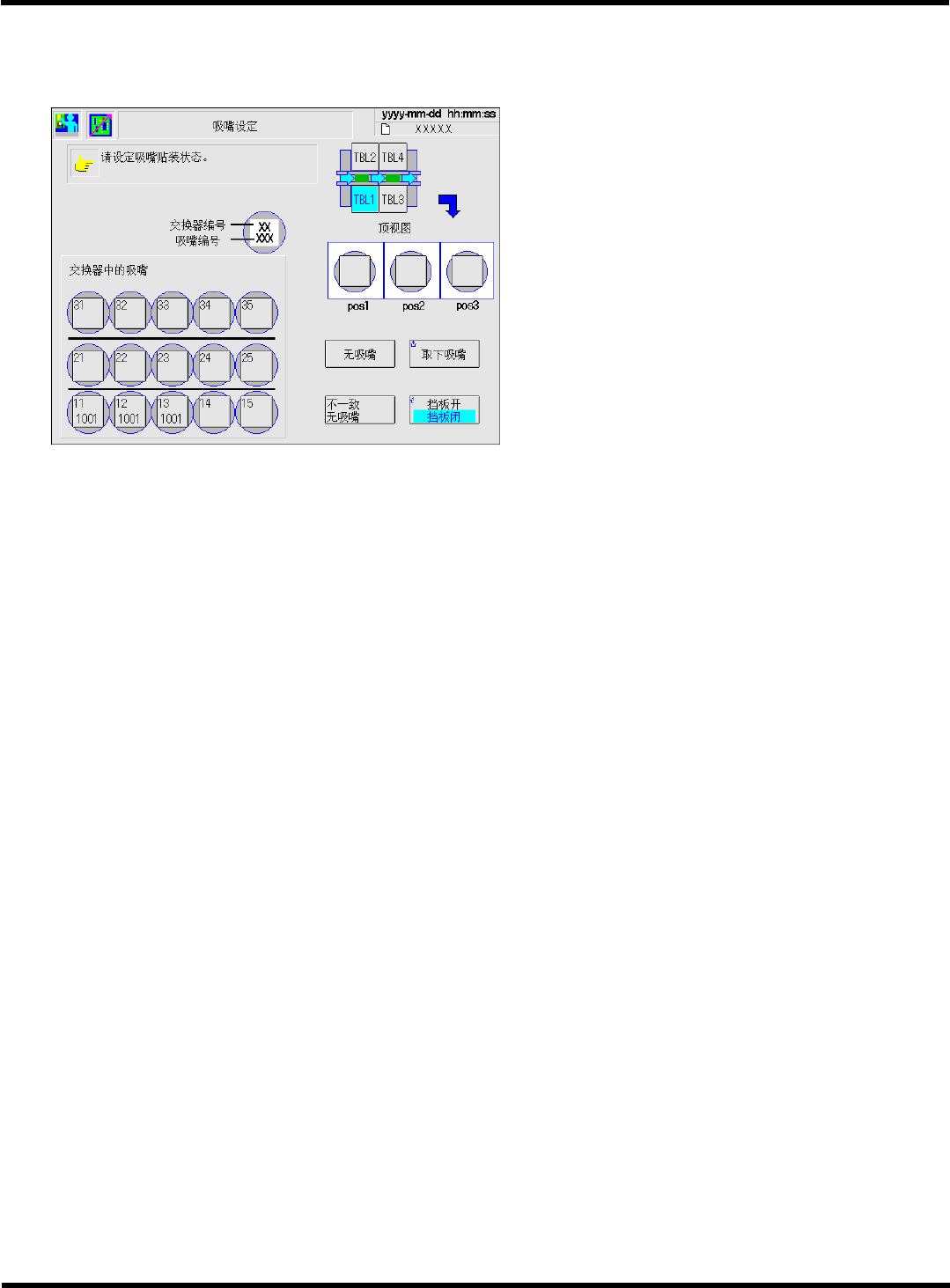

吸嘴设定
>
画面上所显示的是从操作人员一侧
所能看到的吸嘴配置状况。
EJM4A-Pc-0009
EJM8A-C-MMC01-A03-01
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-74
1.4.4
基板支撑块的清扫
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
、多功能吸头也都应按照同
样步骤进行操作。
使用工具
毛刷等
需要时间
5
分钟
要求
•
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行
作业时，请务必使伺服开关处于
OFF (O)
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电。
)
•
将支撑销·支撑板
(
特殊
)
·示教治具·吸着块
(
特殊
)
等在基板支撑块进行装卸时，
请十分注意。
如果设置不正确或设置了本公司所指定的部品以外的东西，动作时吸头有可能会破
损。
请按下述步骤清扫基板支撑块。如果落有灰尘等污物，因基板支撑块的安装不良，而成为基板损伤
的原因。
∗
该作业只能在
AF, BF
位置上进行。
∗ 维护作业时有必要拆卸供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装、
1.2.4
供料器工作台盖的拆卸和安装
”)
1.
确认安全盖已关闭好之后，将伺服开关置
于
ON ( I )
。
2.
使
<
维护动作
>
画面显示。
( “1.1.2
维护动作
”)
3.
选择工作台。
4.
按操作面板的
+
[
支撑销更换上
升
]
。
•
基板传送带移动到最大幅度之后，基板支撑块
将上升到交换位置上。
下一页
EJM8A-C-MMC01-A03-01
EJM8A-Mp-0064
3
4
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-75
5.
将伺服开关置于
OFF (O)
。
6.
打开安全盖。
7.
将棉纱布覆盖在线路照相机上。
•
防止作业过程中污物进入到照相机透镜内。
8.
压下锁定把手后，将基板支撑块向外侧拉
出。
∗
请用双手慢慢地拔出。
∗
请注意勿在线路照相机
(LED
照明上
)
上掉落
污物或使其遭到碰撞。
9.
使用毛刷等清扫工具，清除基板支座及基
板支撑块里的污物。
10.
从外侧插入基板支撑块。
•
请注意要与原来的方向一致。
11.
取下在步骤
7.
中覆盖在线路照相机上的棉
纱布。
下一页
EJM8A-C-MMC01-A03-00
EJM4A-001P
线路照相机
(
棉纱布的下面
)
基板支撑块
4X3C-411P
锁定把手
