CM602-L 维修手册 1.4 140 小时检查一次 [ 一周一次 ] Pa ge 1-82 1.4.10 部品厚度传感器 (8 吸嘴用选购件 ) 的清扫 使用工具 棉纱布等 需要时间 1 分钟 如果灰尘等污物附着在 投光部、 受光部 的玻璃上， 就会 成为部品厚度计测发生 错误的原因。 请 定期 清扫玻璃。 ∗ 为限于通用吸头 (8 个吸嘴 ) 类型的作业。 1. 将伺服开关置于 OFF ( O ) 。 2. 打开安全盖。 3. 用…
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-81
1.4.9
部品厚度传感器
(12
吸嘴用选购件
)
的清扫
使用工具
棉纱布等
需要时间
1
分钟
如果灰尘等污物附着在投光部、受光部的玻璃上，就会成为部品厚度计测发生错误的原因。请定期
清扫玻璃。
∗
仅限于高速吸头
(12
吸嘴
)
类型的作业。
1.
将伺服开关置于
OFF ( O )
。
2.
打开安全盖。
3.
用棉纱布擦拭部品厚度传感器的投光部、
受光部的玻璃。
•
清扫玻璃时，请使用软棉纱布。另外，请注意
不要刮伤玻璃表面。若玻璃受到损伤，则有可
能无法正常计测部品厚度。
4.
关闭安全盖。
5.
将伺服开关置于
ON ( I )
。
EJM8A-C-MMC01-A03-00
EJM8A-004P
受光部玻璃
投光部玻璃
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-82

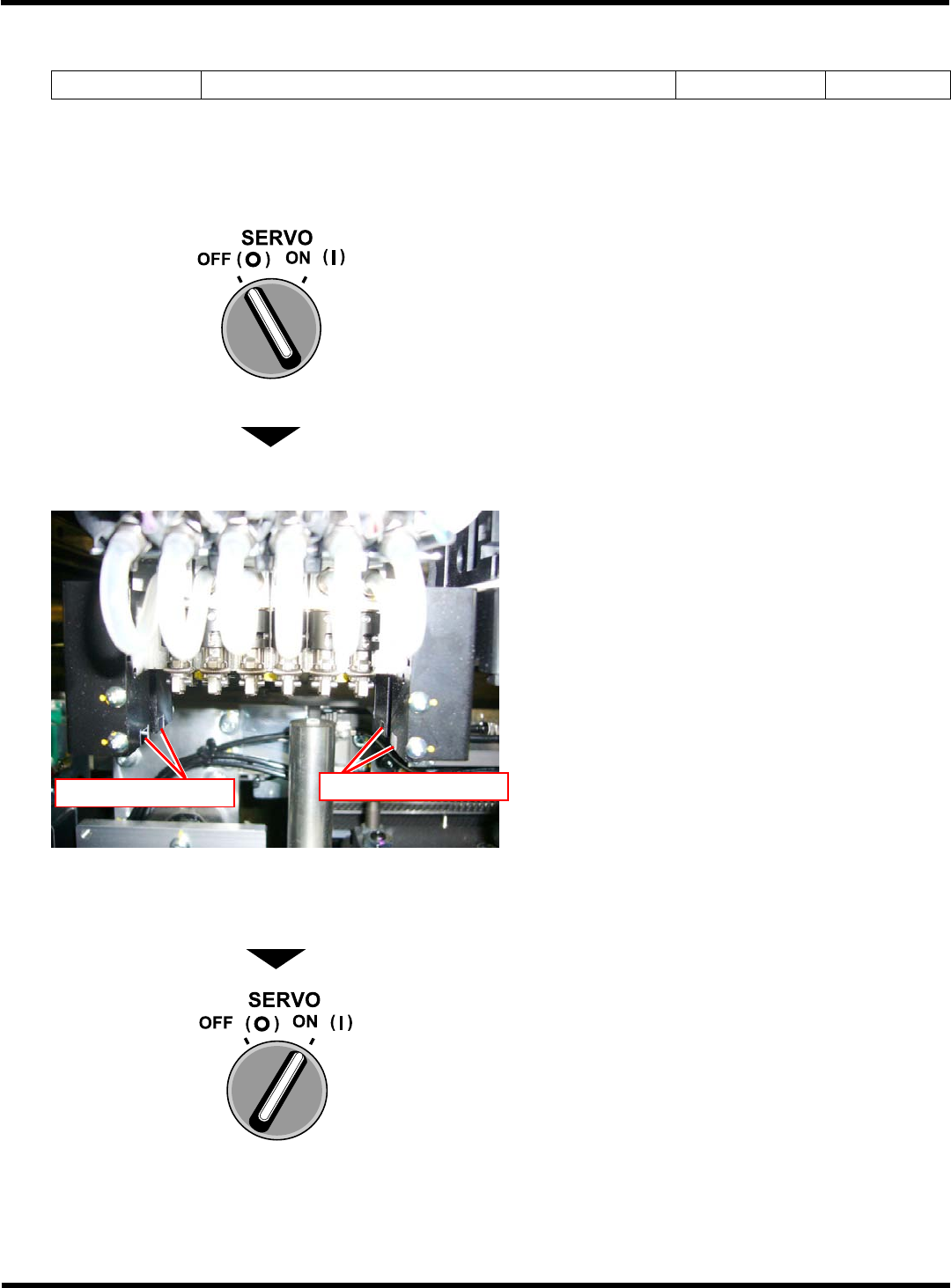

1.4.10
部品厚度传感器
(8
吸嘴用选购件
)
的清扫
使用工具
棉纱布等
需要时间
1
分钟
如果灰尘等污物附着在投光部、受光部的玻璃上，就会成为部品厚度计测发生错误的原因。请定期
清扫玻璃。
∗
为限于通用吸头
(8
个吸嘴
)
类型的作业。
1.
将伺服开关置于
OFF ( O )
。
2.
打开安全盖。
3.
用棉纱布擦拭部品厚度传感器的投光部、
受光部的玻璃。
•
清扫玻璃时，请使用软棉纱布。另外，请注意
不要刮伤玻璃表面。若玻璃受到损伤，则有可
能无法正常计测部品厚度
。
4.
关闭安全盖。
5.
将伺服开关置于
ON ( I )
。
EJM8A-C-MMC01-A03-00
EJM8A-018P
受光部玻璃
投光部玻璃
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-83

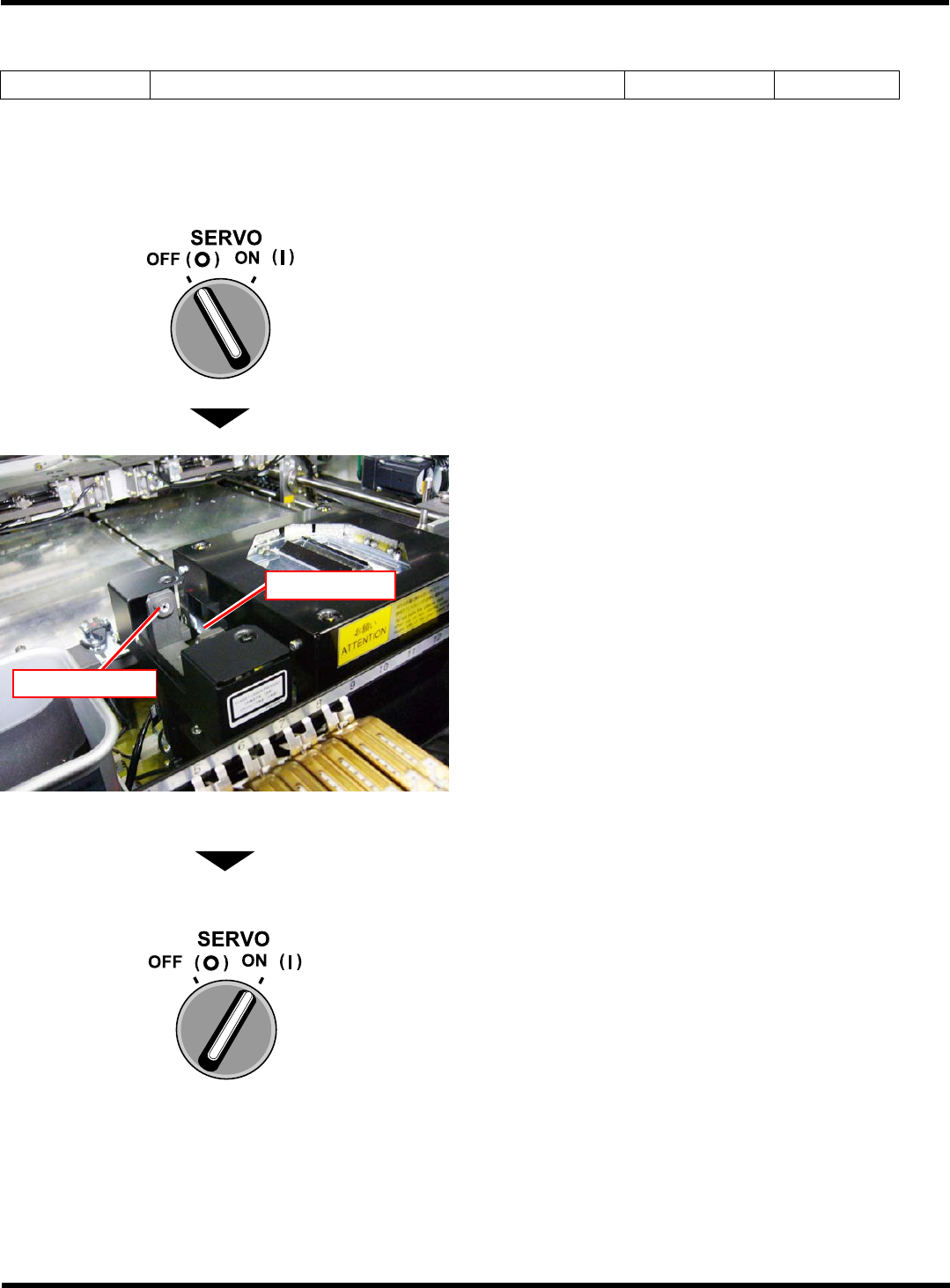

1.4.11 3D
传感器玻璃罩
(
选购件
)
的清扫
使用工具
棉纱布等
需要时间
1
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必使伺服开关处于
OFF (O)
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电。
)
请按以下步骤清扫
3D
传感器玻璃罩。玻璃罩上积有灰尘等污物，是产生识别错误的主要原因。
∗ 在维护作业时须卸下供料器工作台盖。
(
1.2.4
供料器工作台盖的拆卸和安装
)
1.
将伺服开关置于
OFF (O)
状态。
2.
打开安全盖。
3.
将臂往里面推。
4.
清除
3D
传感器玻璃罩
上的灰尘等污物。
∗
请使用软棉纱布清扫玻璃罩。另外，请注意不
要损伤玻璃罩的表面。玻璃罩受到损伤，有可
能
3D
传感器无法正常动作。
5.
关闭安全盖。
6.
将伺服开关置于
ON ( I )
状态。
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM8A-022P
1
EJM8A-C-MMC01-A03-00
