CM602-L 维修手册 1.6 560 小时检查一次 [ 每月一次 ] Page 1-92 1.6.2 XY 装置注油 ∗ 在此以高速吸头 (12 吸嘴 ) 为例进行了说明， 而对通用吸头 (8 吸嘴 ) 、 多功能吸头也都应按照同样 步骤进行操作。 使用工具 润滑脂枪·棉纱布 需要时间 35 分钟 通知 在进行此作业前，请务必阅读 “ 关于线性电机的使用 ” 。 请按下述步骤，在 XY 装置的线性轴承上注油。 ∗ 维护作业时有必要卸…
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-91

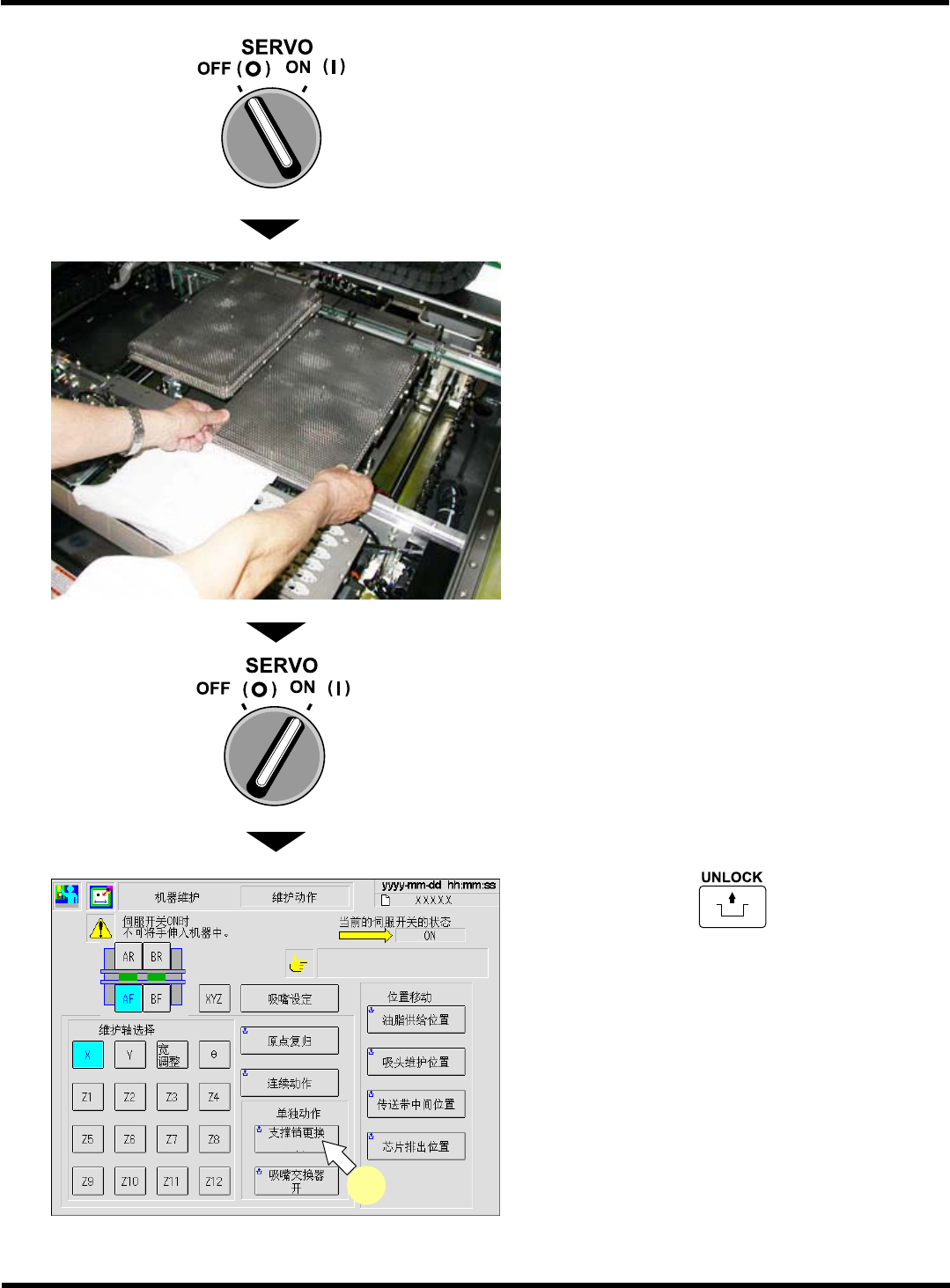

20.
将伺服开关置于
OFF (O)
。
21.
打开安全盖。
22.
设置基板支撑块。
∗
设置时请注意使其与原来的方向相同。
23.
取下在步骤
6.
中覆盖在线路照相机上的棉
纱布。
24.
关闭安全盖。
25.
将伺服开关置于
ON ( I )
。
26.
按操作面板的
+
[
支撑销更换下
降
]
。
•
基板支撑块将下降到原点处。
EJM8A-C-MMC01-A04-01
EJM4A-001P
EJM8A-Mp-0070
26
下降
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-92
1.6.2 XY
装置注油
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
、多功能吸头也都应按照同样
步骤进行操作。
使用工具
润滑脂枪·棉纱布
需要时间
35
分钟
通知
在进行此作业前，请务必阅读
“
关于线性电机的使用
”
。
请按下述步骤，在
XY
装置的线性轴承上注油。
∗ 维护作业时有必要卸下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装，
1.2.4
供料器工作台盖的拆卸和安装
”)
1.
将电源开关置于
OFF (O)
。
2.
打开安全盖。
下一页
EJM8A-C-MMC01-A04-01
CM602-L
维修手册
1.6 560
小时检查一次
[
每月一次
]
Page 1-93
3.
用干净的棉纱布擦拭附着在
X
轴线性轴
承，以及
Y
轴线性轴承上的旧的润滑脂。
4.
在
X
轴线性轴承上，从润滑脂注入口注油。
•
请使
X
轴在整个行程上滑动的同时，进行注油。
•
在每
1
处润滑脂注入口压出
0.5
次
(
约
0.45
cm
3
)
为标准。
•
使用润滑脂
: MP
润滑脂
2S
下一页
EJM8A-C-MMC01-A04-02
444C-418E
A
EJM8A-027P
A
线性轴承用润滑脂注入口
EJM4A-010P
EJM4A-009P
Y
轴线性轴承
X
轴线性轴承
