CM602-L 维修手册 1.6 560 小时检查一次 [ 每月一次 ] Page 1-105 2. 拆卸 A) 从移载吸头上取下吸嘴座 请先使用 < 维护动作 > 画面把移载吸头移动到吸嘴更换 作业位置上，然后取下吸嘴座。 ∗ 设置吸嘴交换器 ( 选购件 ) 时，要在此拆卸吸嘴。 1. 确认安全盖已经关闭，然后将伺服开关置 于 ON ( I ) 。 2. 按操作面板的 + [ 芯片排出位 置 ] 。 • 吸头将移动到芯片排…
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-104
1.
选择作业位置
(
工作台
)
1.
使
<
维护动作
>
画面显示。
( “1.1.2
维护动作
”)
2.
选择工作台。
EJM8A-C-MMC01-A04-01
EJM8A-Mp-0060
2
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-105
2.
拆卸
A)
从移载吸头上取下吸嘴座
请先使用
<
维护动作
>
画面把移载吸头移动到吸嘴更换作业位置上，然后取下吸嘴座。
∗
设置吸嘴交换器
(
选购件
)
时，要在此拆卸吸嘴。
1.
确认安全盖已经关闭，然后将伺服开关置
于
ON ( I )
。
2.

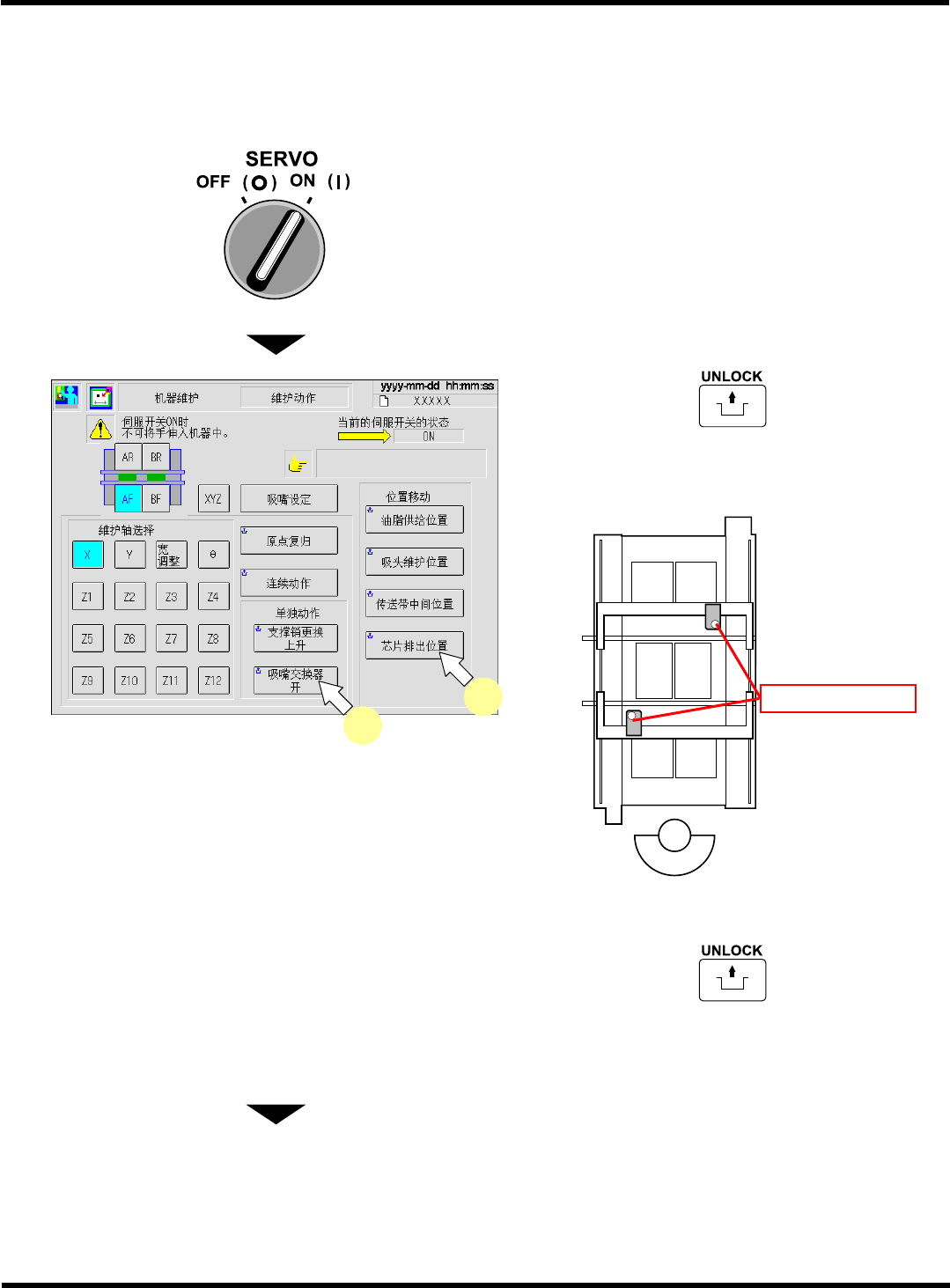

按操作面板的
+
[
芯片排出位
置
]
。
•
吸头将移动到芯片排出位置。
3.
按操作面板的
+
[
吸嘴交换器
开
]
。
•
吸嘴交换器挡板将被打开。
∗
无设置吸嘴交换器时，不需要此步骤。
下一页
EJM8A-C-MMC01-A04-01
EJM4A-100E
芯片排出位置
EJM8A-Mp-0061
3
2
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-106
4.
将伺服开关置于
OFF (O)
。
5.
打开安全盖。
6.

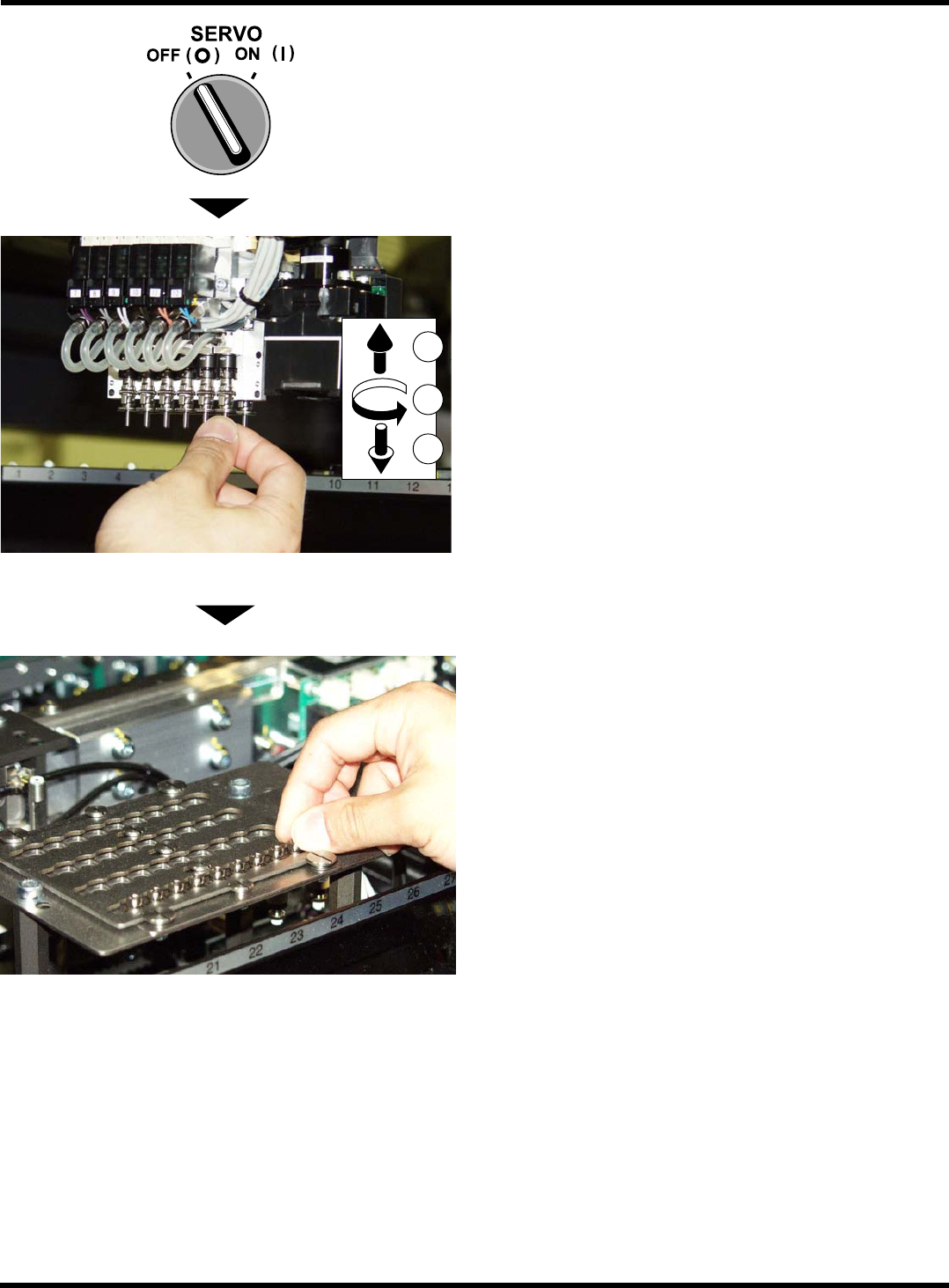

从移载吸头上卸下吸嘴座。
轻轻握住吸嘴，推向上方。
保持推到上方的状态，向逆时针方向旋转。
慢慢地拔下。
∗
在拔吸嘴座时，请注意勿让吸嘴缓冲用弹簧弹
出。
∗
因夹具爪压紧用弹簧容易发生变形，所以请不
要用手指硬压。
∗
按照相同顺序把所有的吸嘴座都从移载吸头上
取下。
7.
从吸嘴交换器上拆卸吸嘴。
∗
无设置吸嘴交换器时，不需要此步骤。
EJM8A-C-MMC01-A04-01
EJM4A-085P
1
2
3
EJM4A-093P
