CM602-L 维修手册 1.6 560 小时检查一次 [ 每月一次 ] Page 1-117 吸着垫圈的更换 为了稳定地吸着部品， 有的吸嘴上装有合成橡胶的吸着垫圈。 当吸着垫圈上出现伤 痕或裂纹时， 应 更换吸着垫圈或吸嘴自身。 ( 作为标准规格机器使用的是 #1004 和 #1005 吸嘴 ) 1. 卸下受损的吸着垫圈。 2. 安上新的吸着垫圈。 433C-066P 433C-065P EJM8A-C-MMC01-A04-01
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-116
1.6.6
吸嘴和吸嘴交换器的清扫
(
多功能吸头
)
使用工具
棉纱布等·气枪
需要时间
15
分钟
清扫吸嘴时，请边检查边清扫。当吸嘴部位或吸嘴反射板上出现损伤时，请更换新的吸嘴。对于有
吸着垫圈的吸嘴，请检查吸着垫圈上是否有损伤或裂纹。
∗
吸嘴的拆卸、安装方法请参看
“1.4.3
移载吸头的清扫
(
多功能吸头
)”
的说明。

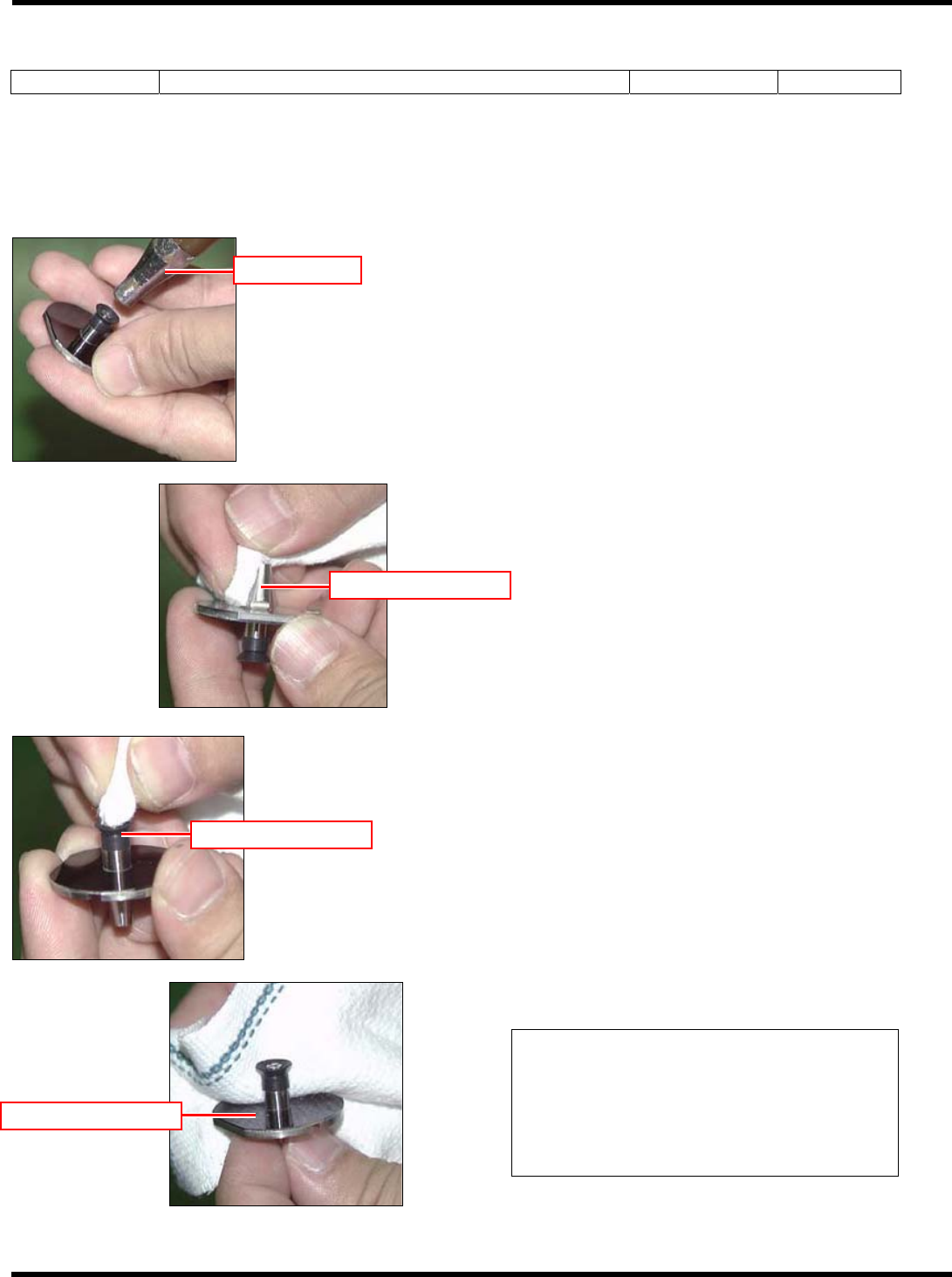

A)
吸嘴的清扫
1.
用气枪吹掉吸嘴空气路径上的灰尘。
∗
请对着吸嘴尖端向里吹气。这时，请注意勿让
气枪碰到吸嘴尖端。
2.
用棉纱布擦拭吸嘴锥形面。
3.
用棉纱布擦拭吸嘴尖端部
(
吸嘴部位
)
。
4.
用棉纱布擦拭吸嘴反射板。
∗
这时绝对不要使用溶剂。否则，吸嘴反
射板会发生变色、变形、粘着剥落。
∗
吸嘴不能进行超音波洗涤。超音波洗涤
将会导致吸嘴反射板的腐蚀，是造成芯
片识别错误的原因。
EJM8A-C-MMC01-A04-01
433C-061P
气枪
433C-062P
吸嘴锥形面
433C-063P
吸嘴尖端部
433C-064P
吸嘴反射板
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-117

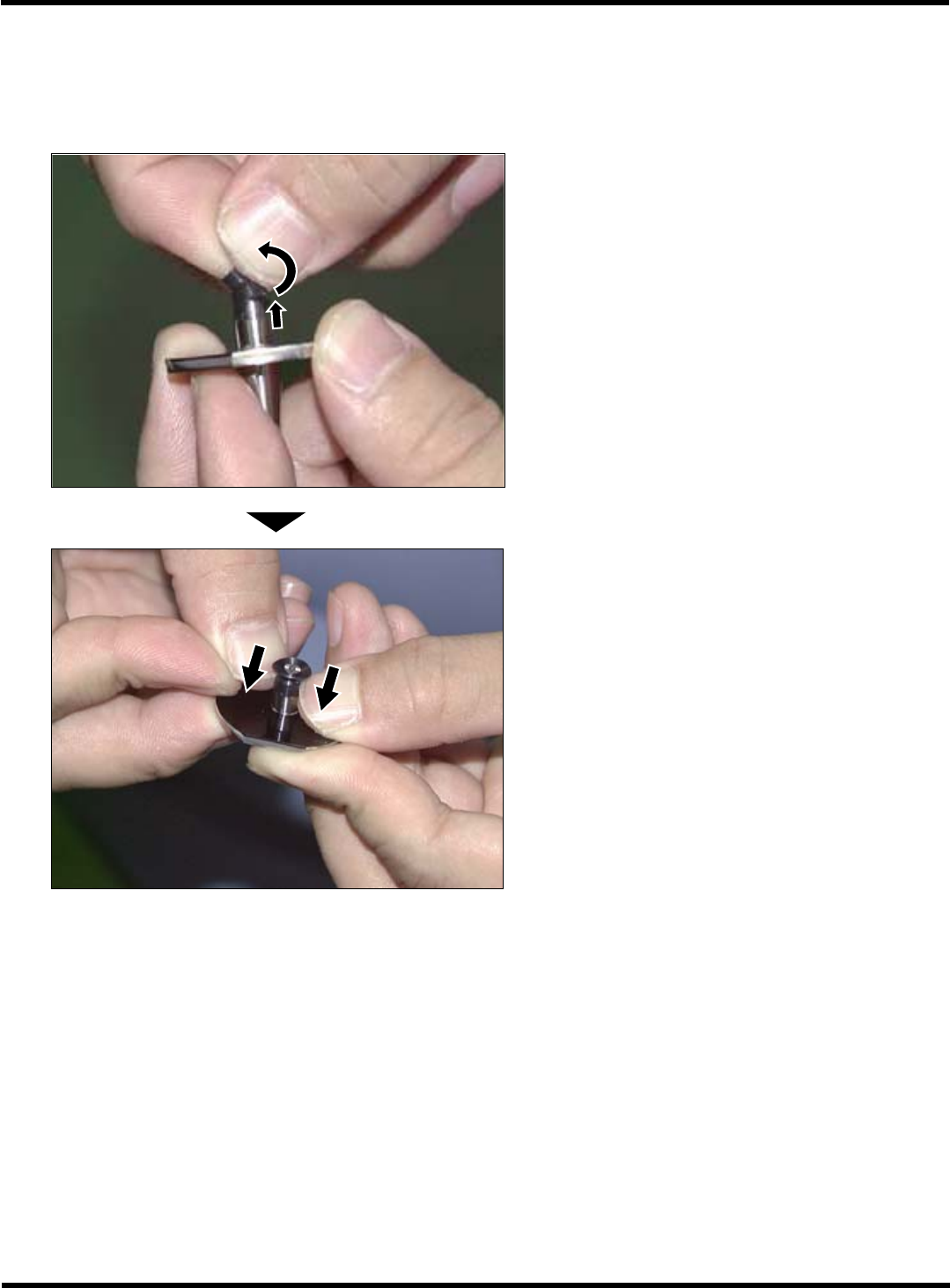

吸着垫圈的更换
为了稳定地吸着部品，有的吸嘴上装有合成橡胶的吸着垫圈。当吸着垫圈上出现伤痕或裂纹时，应
更换吸着垫圈或吸嘴自身。
(
作为标准规格机器使用的是
#1004
和
#1005
吸嘴
)
1.
卸下受损的吸着垫圈。
2.
安上新的吸着垫圈。
433C-066P
433C-065P
EJM8A-C-MMC01-A04-01
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-118

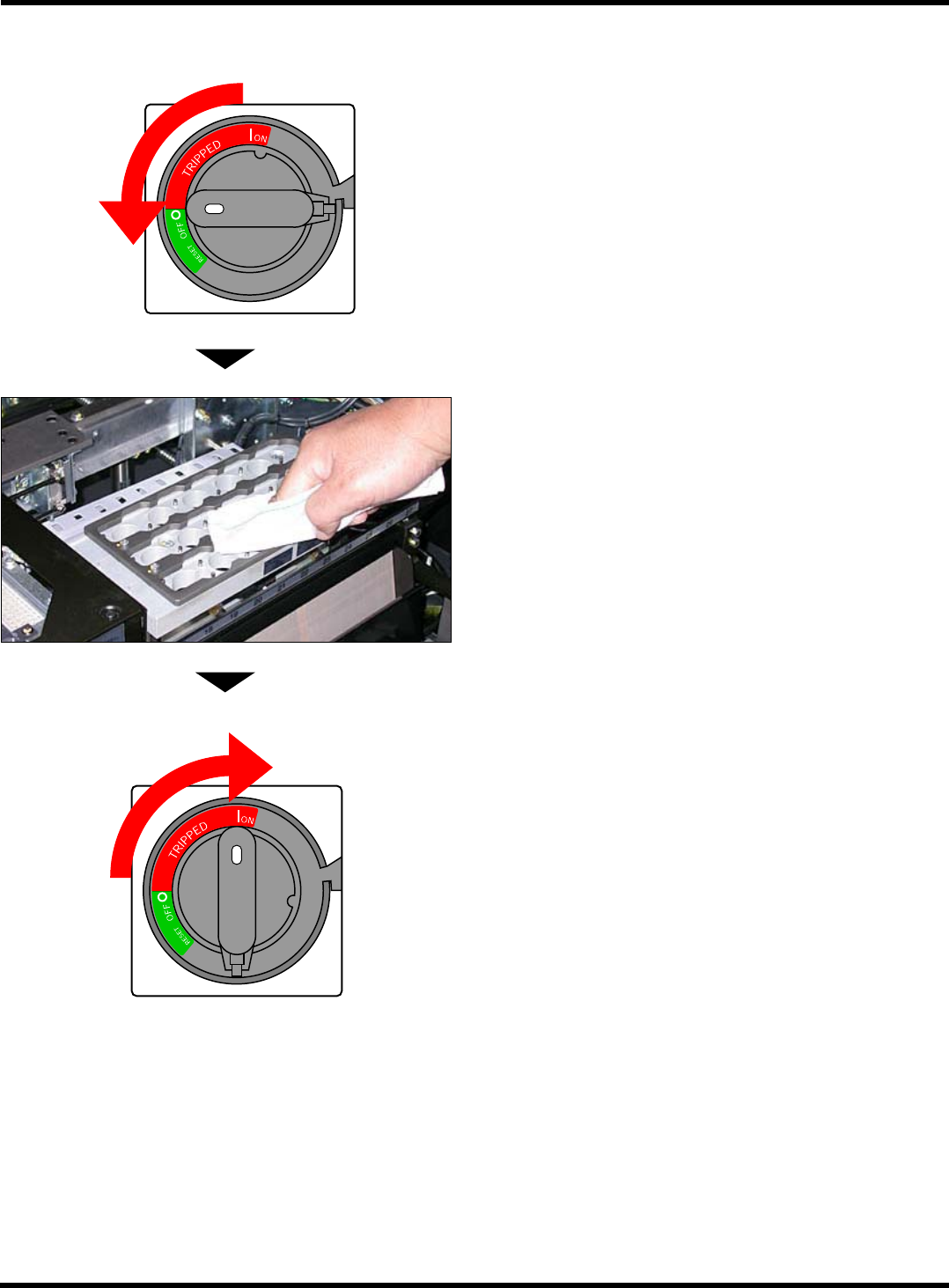

B)
吸嘴交换器的清扫
1.
将电源开关置于
OFF (O)
。
•
阻断空气并可使挡板自由动作。
2.
打开安全盖。
3.
将臂往里面推。
4.
取下吸嘴后用棉纱布等擦拭吸嘴交换器的
上面。
∗
请注意不要在和吸嘴反射板的接触面上留下赃
污。
∗
请确认挡板的空隙间是否夹住灰尘等异物。
5.
将吸嘴安装在原来的位置。
6.
关闭安全盖。
7.
将电源开关置于
ON ( I )
。
∗
如果将电源开关置于
ON ( I )
状态，挡板会动，
请注意。
EJM8A-C-MMC01-A04-01
4Z4C-494P
