CM602-L 维修手册 1.6 560 小时检查一次 [ 每月一次 ] Page 1-127 5. 将吸嘴从各移载吸头上卸下。 吸嘴的拆卸方法 ( “1.4.3 移载吸头的清扫 ( 多功能吸头 ) 1. 吸嘴的拆卸 ”) 6. 用干净的棉纱布擦拭大型反射板。 7. 安装吸嘴。 吸嘴的安装方法 ( “1.4.3 移载吸头的清扫 ( 多功能吸头 ) 5. 吸嘴的安装 ”) 下一页 4Z4C-451P 4Z4C-454P EJM8A-C-M…
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-126
1.6.10
大型反射板的清扫
(
多功能吸头
)
使用工具
棉纱布
需要时间
30
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必使伺服开关处于
OFF (O)
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电。
)
大型反射板位于移载吸头的下方，在识别时反射
LED
照明灯光会形成部品的阴影。该大型反射板
上附着污垢是造成识别错误的主要原因。
∗ 维护作业时有必要卸下供料器工作台盖。
(
“1.2.4
供料器工作台盖的拆卸和安装
”)
1.
使
<
维护动作
>

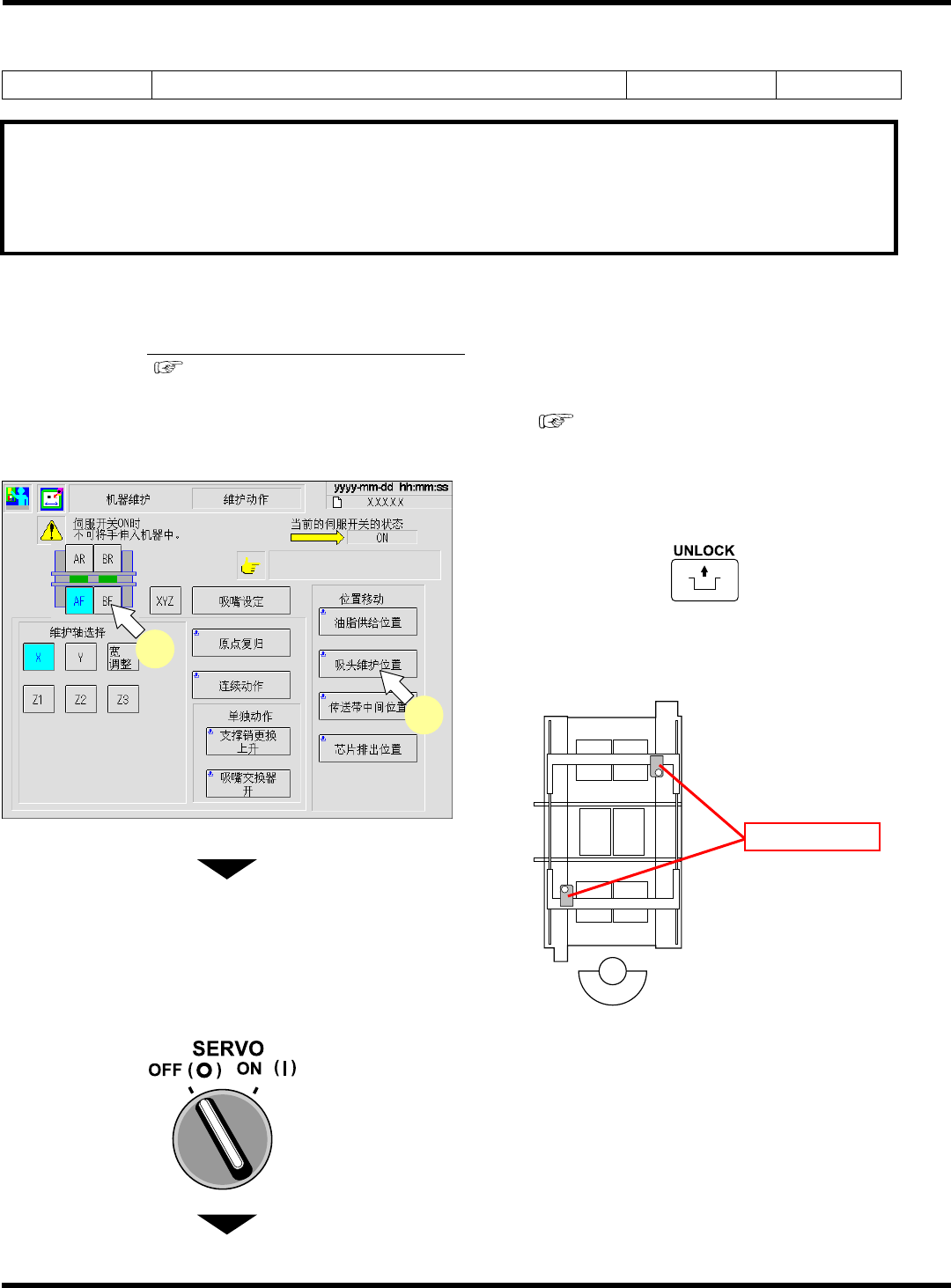

画面显示。
( “1.1.2
维护动作
”)
2.
选择工作台。
3.
按操作面板上的
+
[
吸头维护位
置
]
。
•
XY
装置运转，吸头装置将移动到维护位置上。
前面
4.
将伺服开关设置于
OFF (O)
状态，打开安
全盖。
下一页
EJM8A-C-MMC01-A04-01
EJM8A-Mp-0079
2
3
EJM4A-101E
维护位置
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-127
5.

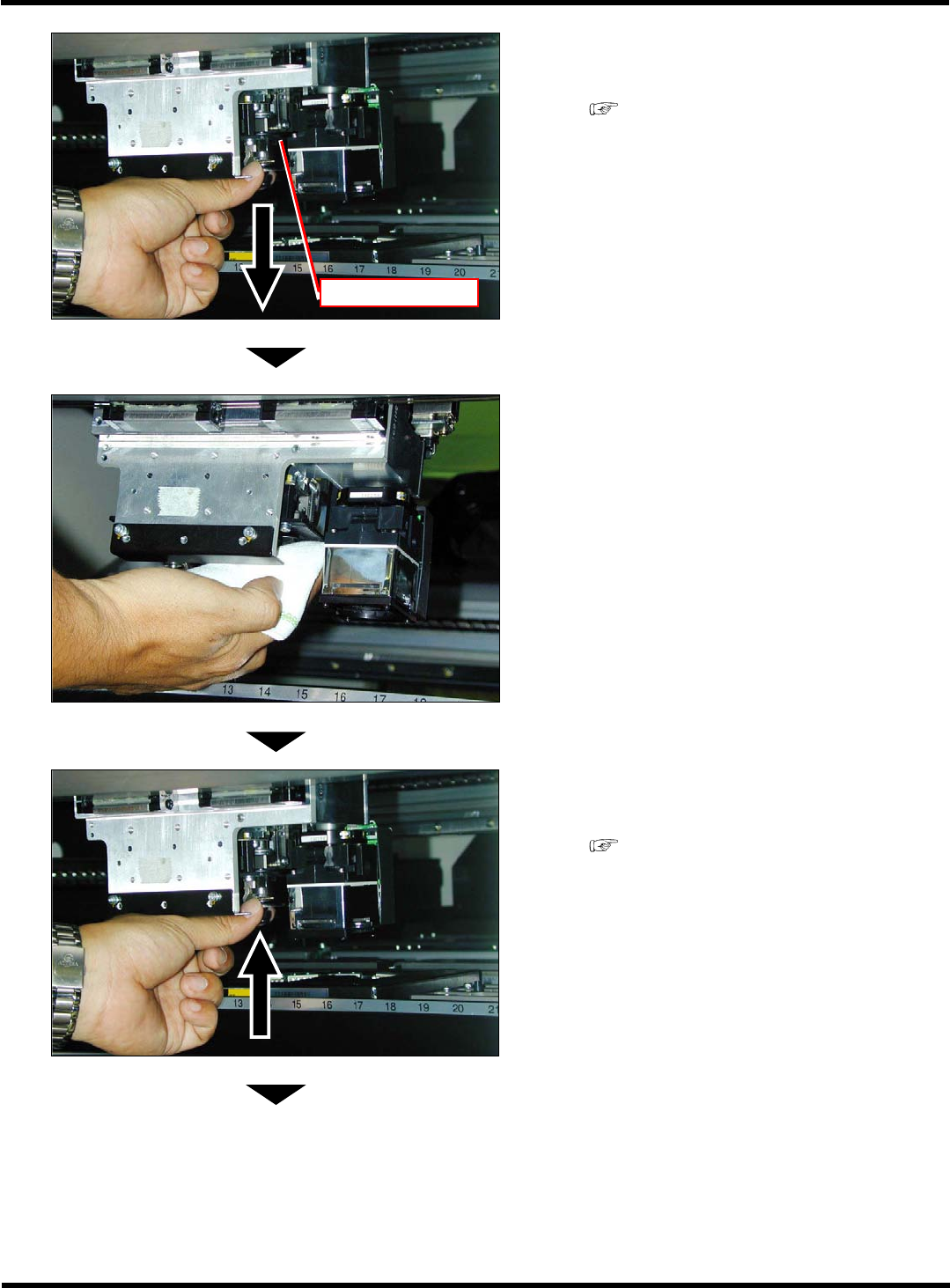

将吸嘴从各移载吸头上卸下。
吸嘴的拆卸方法
(
“1.4.3
移载吸头的清扫
(
多功能吸头
) 1.
吸嘴的拆卸
”)
6.
用干净的棉纱布擦拭大型反射板。
7.
安装吸嘴。
吸嘴的安装方法
(
“1.4.3
移载吸头的清扫
(
多功能吸头
) 5.
吸嘴的安装
”)
下一页
4Z4C-451P
4Z4C-454P
EJM8A-C-MMC01-A04-01
4Z4C-451P
大型反射板
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-128
8.
关闭安全盖，将伺服开关置于
ON ( I )
。
9.

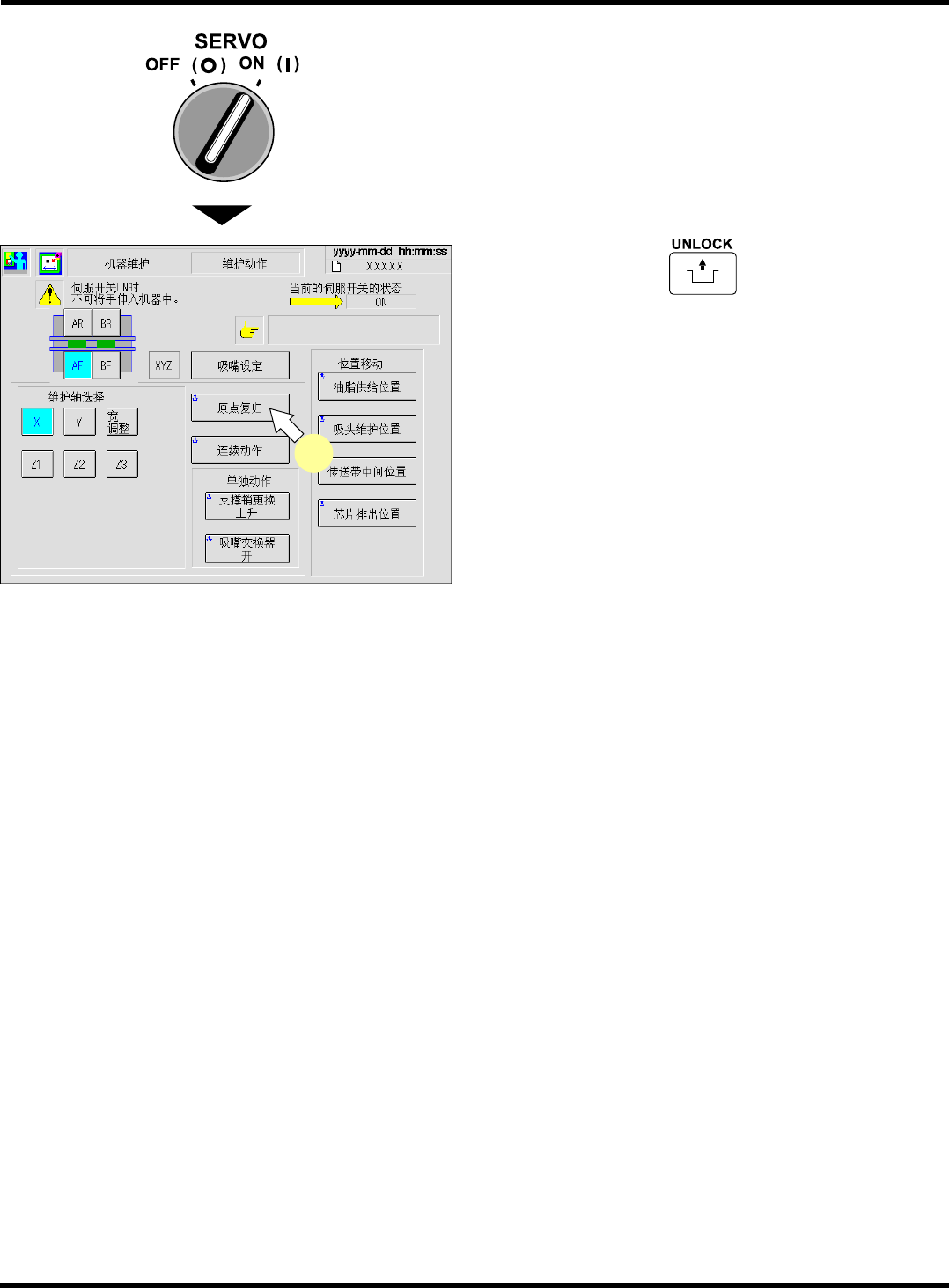

按操作面板上的
+
[
原点复归
]
。
•
XY
装置将移动到原点位置上。
EJM8A-C-MMC01-A04-01
EJM8A-Mp-0080
9
