CM602-L 维修手册 1.6 560 小时检查一次 [ 每月一次 ] Page 1-134 1.6.13 基板检测传感器的清扫 使用工具 棉纱布等 需要时间 10 分钟 通知 此作业，请从基准传送带侧 ( 前侧基准规格从前侧，后侧基准规格从后侧 ) 进行。 ∗ 维护作业时有必要卸下 整体交换台车。 ( “1.2.2 整体交换台车的拆卸和安装 ”) 1. 将伺服开关置于 OFF (O) 。 2. 打开盖。 3. 用棉纱布轻轻地擦拭基板…
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-133

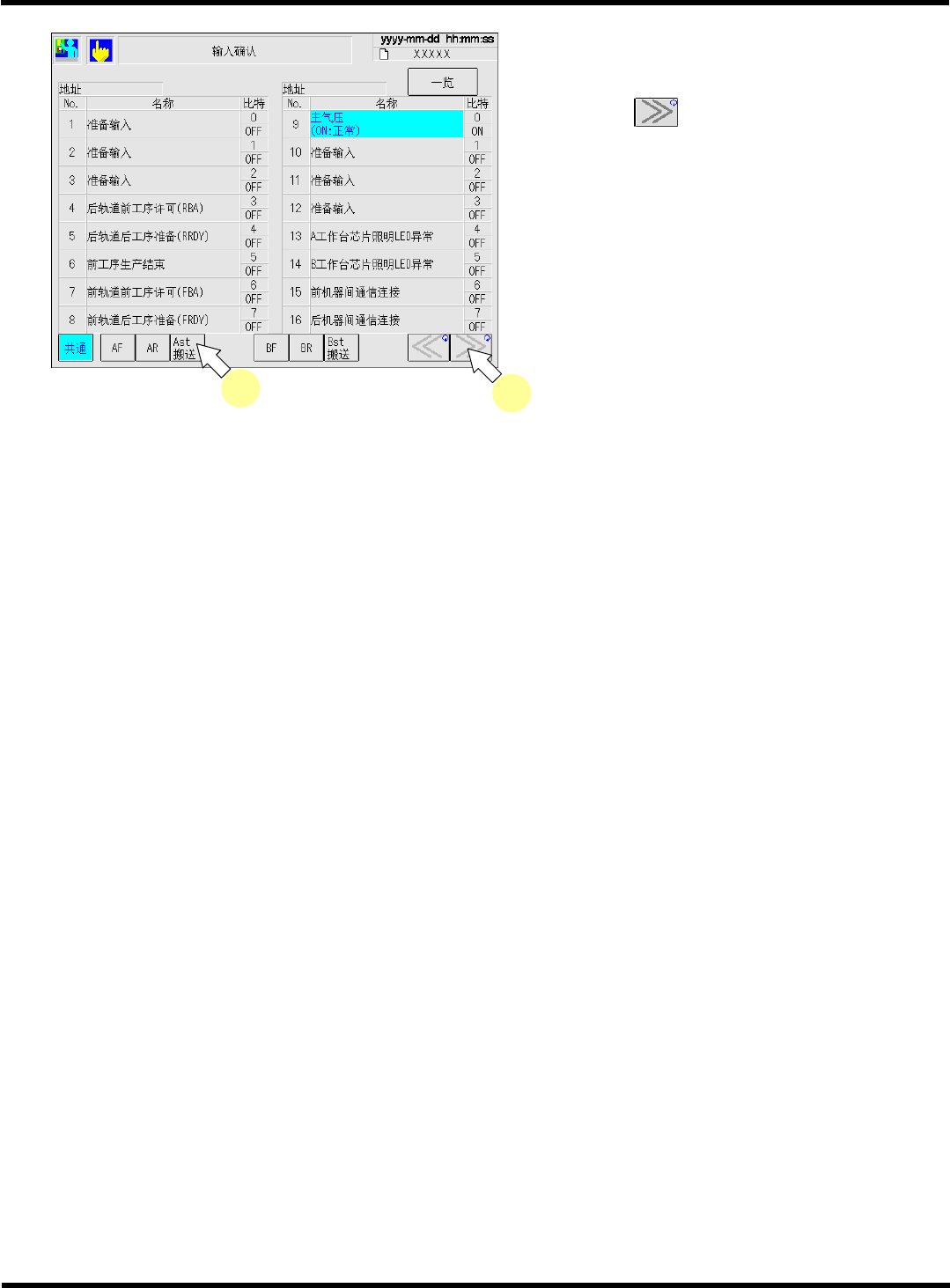

8.
按
[Ast
搬送
]
。
9.
按一次
按钮。
•
打开
A
工作台后侧的盖，确认画面上的
No. 18
‘A
工作台后安全盖
’
的显示由蓝色变成了灰色。
•
关闭
A
工作台后侧的盖，确认画面上的
No. 18
‘A
工作台后安全盖
’
的显示由灰色变成了蓝色。
EJM8A-C-MMC01-A04-01
EJM4A-Ma-0008
8
9
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-134
1.6.13
基板检测传感器的清扫
使用工具
棉纱布等
需要时间
10
分钟
通知
此作业，请从基准传送带侧
(
前侧基准规格从前侧，后侧基准规格从后侧
)
进行。
∗ 维护作业时有必要卸下整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装
”)
1.
将伺服开关置于
OFF (O)
。
2.
打开盖。
3.
用棉纱布轻轻地擦拭基板检测传感器的上
面。
∗
基板检测传感器
A
、
B
工作台上各有
7
个
4.
关闭盖。
5.
将伺服开关置于
ON ( I )
。
EJM8A-C-MMC01-A04-01
基板检测传感器
4Y3C-401E
CM602-L
维修手册
1.6
560
小时检查一次
[
每月一次
]
Page 1-135
1.6.14
真空系的检查
(
高速吸头、通用吸头
)
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
也应按照同样步骤进行操作。
使用工具
LED
照明示教治具
需要时间
15
分种
/
工作台
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必使伺服开关处于
OFF (O)
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电。
)
1.
将伺服开关置于
ON ( I )
。
2.
按
<
主菜单
>
的画面的
。
•
机器调整的菜单画面将被显示。
3.
按
[
输出确认
]
。
•
<
输出确认
>
画面将被显示。
下一页
2
EJM4A-Ma-Menu-0001
3
EJM8A-C-MMC01-A04-01
