CM602-L 维修手册 1.8 6000 小时检查一次 [1 年一次 ] Page 1-142 3. 按 [ 输出确认 ] 。 4. 将伺服开关置于 OFF (O) 。 5. 在 AF (BF) 的 pos1 上安装照明光量调整 治具。 ∗ 多功能吸头可用 1006 吸嘴来取代。 6. 将伺服开关置于 ON ( I ) 。 下一页 EJM4A-Ma-Menu-0 001 3 EJM8A-C-MMC01-A04-01 4Z4C-461P…
CM602-L
维修手册
1.8
6000
小时检查一次
[1
年一次
]
Page 1-141
1.8 6000
小时检查一次
[1
年一次
]
1.8.1
真空泵的检查
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
、多功能吸头也都应按照同样
步骤进行操作。
高速吸头
(12
吸嘴)、通用吸头
(8
吸嘴)
使用工具
照明亮度调整治具
(N610004067AA)
需要时间
10
分钟
多功能吸头
使用工具
照明亮度调整治具
(N610004074AA)
需要时间
10
分钟
1.
真空压力的确认
1.
将伺服开关置于
ON ( I )
。
2.
按
[
机器调整
]
。
下一页
EJM8A-C-MMC01-A04-01
2
CM602-L
维修手册
1.8
6000
小时检查一次
[1
年一次
]
Page 1-142
3.
按
[
输出确认
]
。
4.
将伺服开关置于
OFF (O)
。
5.
在
AF (BF)
的
pos1
上安装照明光量调整
治具。
∗
多功能吸头可用
1006
吸嘴来取代。
6.
将伺服开关置于
ON ( I )
。
下一页
EJM4A-Ma-Menu-0001
3
EJM8A-C-MMC01-A04-01
4Z4C-461P
多功能吸头用
高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴共通
)
用
CM602-L
维修手册
1.8
6000
小时检查一次
[1
年一次
]
Page 1-143

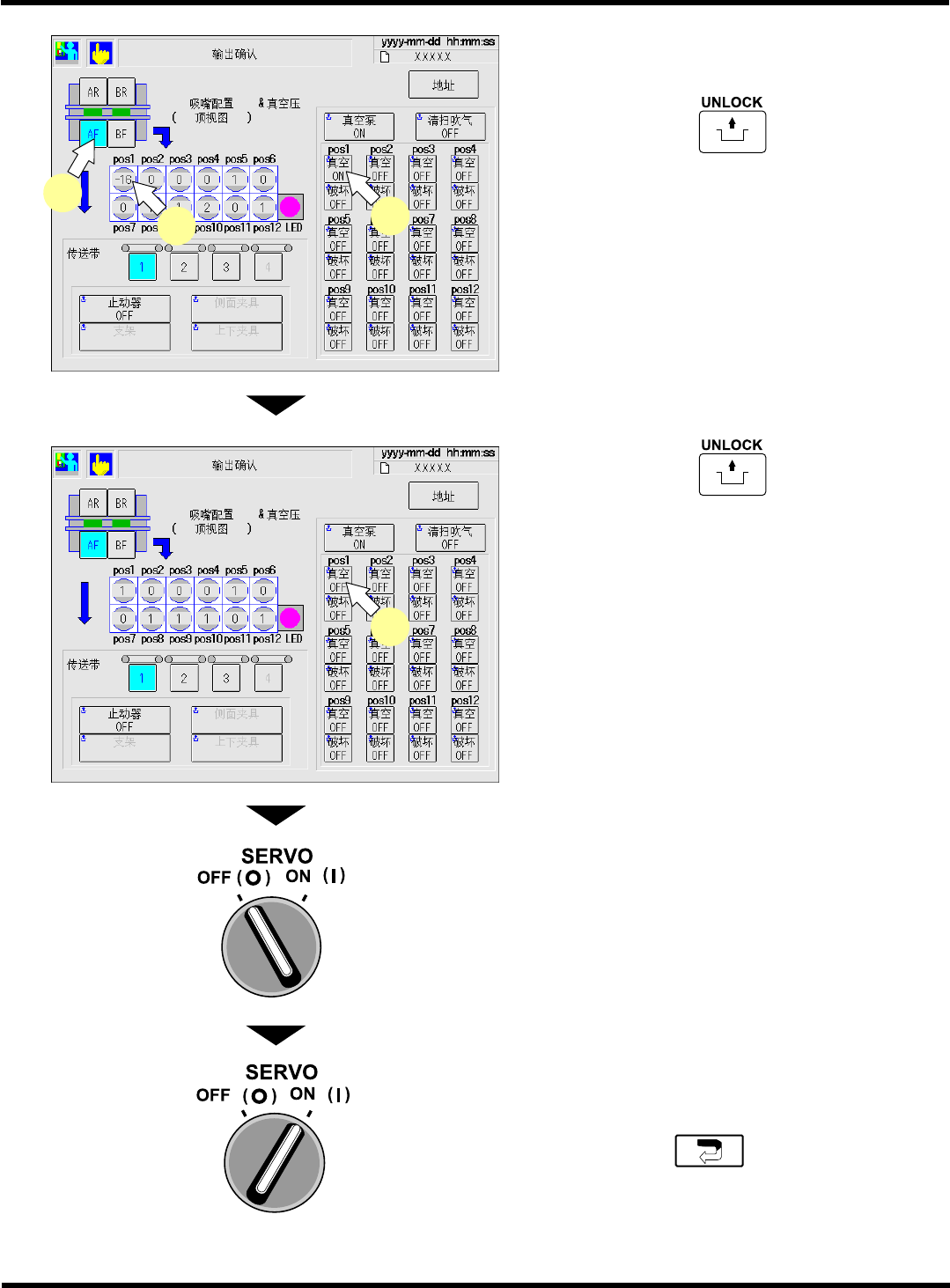

7.
按
[AF(BF)]
。
8.
按操作面板的
+
pos1
的
[
真空
]
。
9.
确认
pos1
的真空压力显示为
“90”
以上。
∗
如果未满
“90”
，有可能需要更换真空泵。请与本
公司联系。
10.
按操作面板的
+
pos1
的
[
真空
]
。
11.
将伺服开关置于
OFF (O)
。
12.
拆卸照明亮度治具。
13.
将伺服开关置于
ON ( I )
。
14.
按功能键的
，返回到主菜单。
EJM8A-C-MMC01-A04-01
EJM4A-Mp-0091
8
9
EJM4A-Mp-0090
10
7
