CM602-L 维修手册 1.8 6000 小时检查一次 [1 年一次 ] Page 1-145 1.8.4 宽度调整同步皮带的检查 ∗ 进行维护作业时有必要 拆下供料器工作台盖和整体 交换台车。 ( “1.2.2 整体交换台车的拆卸和安装， 1.2.4 供料器工作台盖的拆卸和安装 ”) 1. 将电源开关置于 OFF (O) 状态的同时空 气供给也要停止。 ∗ 请将电源开关和主空气阀上锁。 2. 打开安全盖。 3. 用手拉动宽度调整的同…
CM602-L
维修手册
1.8
6000
小时检查一次
[1
年一次
]
Page 1-144
1.8.2
彩色接触面板
:
背光灯的检查
背光灯一旦消耗，将无法看清显示的画面，影响到画面的正常操作，因此有必要定期地进行更换。
∗
更换元件时，请与本公司联系。
∗
由客户更换元件时，请按照
“1.10.1
彩色接触面板的背光灯的更换
”
的方法更换。

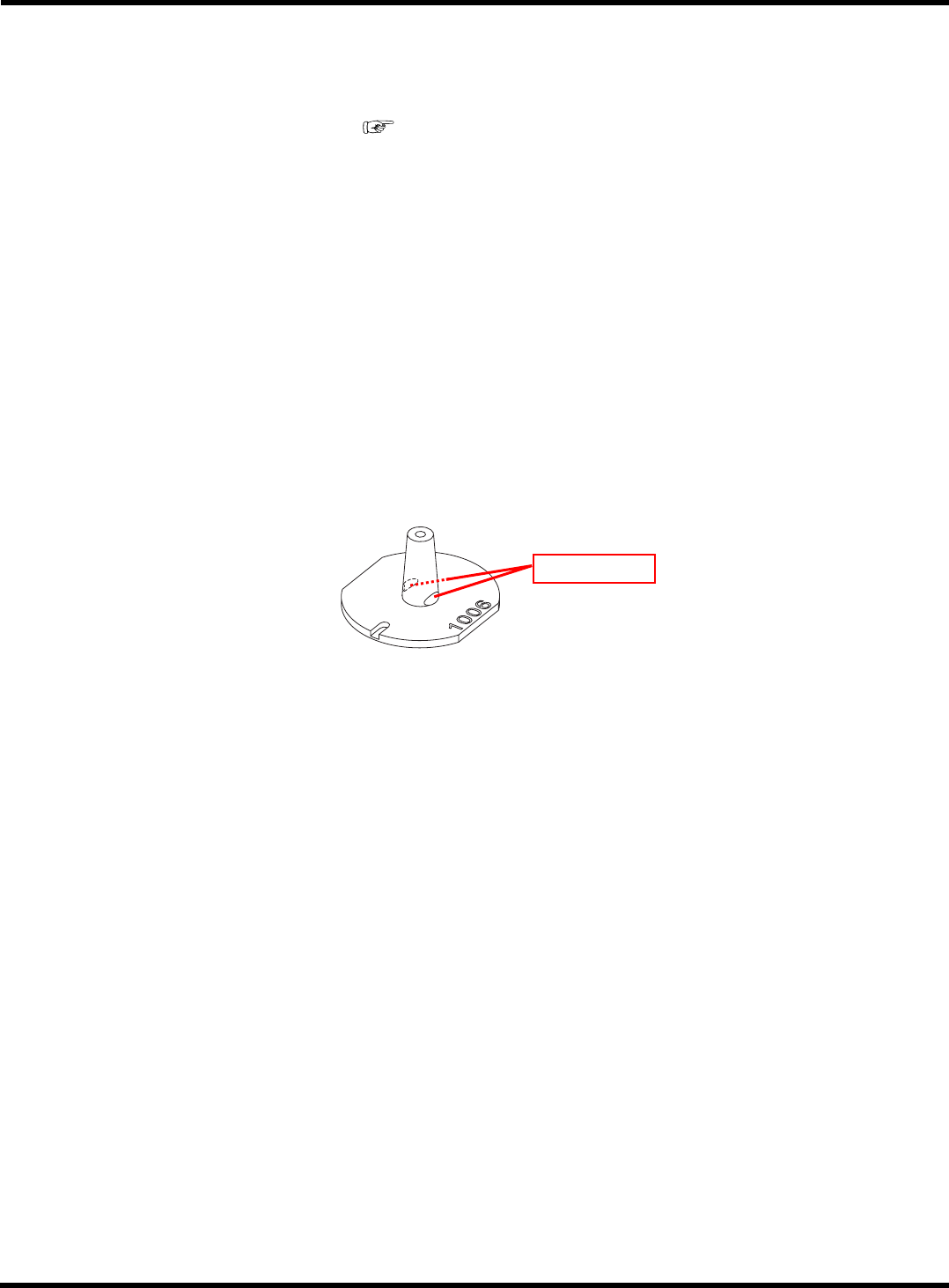

1.8.3 1006
吸嘴的检查
(
多功能吸头
)
1006
吸嘴是仅有反射板的树脂吸嘴。因此，经过
70
万次的自动吸嘴更换，或
6000
小时
(1
年间
)
的运转，吸嘴的夹紧槽
(
参照下图
)
将会磨损，其夹紧力也降低。
如果在此状态下继续使用，有可能在运转中吸嘴落下。因此，有提早更换的必要。
∗
我们建议您购买备件吸嘴，以便备用。
EJM8A-C-MMC01-A04-00
4X3C-411E
夹紧槽
CM602-L
维修手册
1.8
6000
小时检查一次
[1
年一次
]
Page 1-145
1.8.4
宽度调整同步皮带的检查
∗ 进行维护作业时有必要拆下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装，
1.2.4
供料器工作台盖的拆卸和安装
”)
1.
将电源开关置于
OFF (O)
状态的同时空
气供给也要停止。
∗
请将电源开关和主空气阀上锁。
2.
打开安全盖。
3.
用手拉动宽度调整的同步皮带，用目视方
法对其整体周长进行检查。
∗
请确认皮带上是否有裂纹或恶化现象。
∗
如发现异常，请更换同步皮带。
(
“1.10.8
宽度调整同步皮带的更换
”)
4.
关闭安全盖。
5.
电源开关置于
ON ( I )
状态的同时开始空
气供给。
EJM4A-132E
EJM8A-C-MMC01-A04-00
CM602-L
维修手册
1.9
18000
小时检查一次
[
每
3
年一次
]
Page 1-146
1.9
18000 小时检查一次
[
每 3 年一次
]

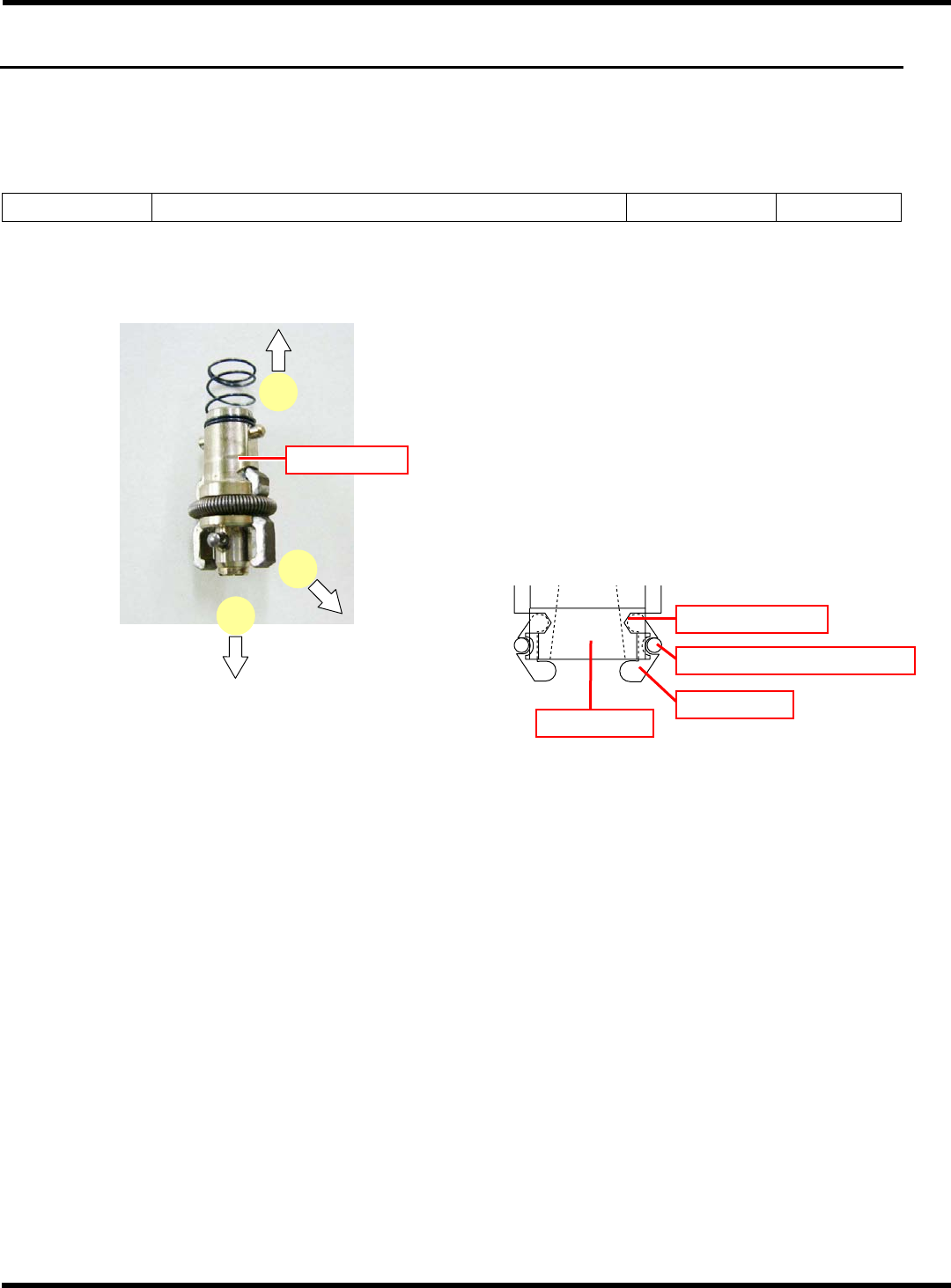

1.9.1
移载吸头
:
夹具爪、夹具爪压紧用弹簧、吸嘴缓冲圈用弹簧的检查
(
高速吸头、通用吸头
)
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
也应按照同样步骤进行操作。
使用工具
− 需要时间
15
分钟
各部品一旦消耗，会引起摺动不良，这是引发吸着、实装错误的主要原因，因此有必要定期地更换
部品。
∗
建议各部品在同一时间里一起更换。
1.
卸下吸嘴缓冲用弹簧。
2.
拔出夹具爪。
3.
卸下压住夹具爪压紧用弹簧。
•
组装时请按相反的顺序进行作业。此时，请确
认爪是否确实地套入吸嘴座的槽内。
EJM8A-C-MMC01-A04-00
4X3C-404E
吸嘴座的槽
夹具爪压紧用弹簧
夹具爪
吸嘴座
EJM4A-074P
1
2
3
吸嘴座
