CM602-L 维修手册 1.10 消耗零件的更换 Page 1-154 6. 选择更换阀的工作台。 7. 按操作面板上的 + 将阀更换后 的 pos 的 [ 真空破坏 ] 。 • 显示状态将从 OFF 变为 ON 状态。 8. 将伺服开关置于 OFF (O) 。 9. 确认从吸嘴处喷出的用于真空破坏压力的 空气。 ∗ 因周围的噪音等而听不到喷出声时， 请打开安 全盖，用手指靠近吸嘴尖端进行确认 。 10. 将伺服开关置于 ON ( I…
CM602-L
维修手册
1.10
消耗零件的更换
Page 1-153
动作确认步骤
1.
将伺服开关置于
OFF (O)
。
2.
在更换完的阀的吸头上安装吸嘴。
3.
将伺服开关置于
ON ( I )
。
4.
按
<
主菜单
>
画面的
。
•
机器调整的菜单画面将被显示。
5.
按
[
输出确认
]
。
•
<
输出确认
>
画面将被显示。
下一页
EJM8A-C-MMC01-A05-01
4
EJM4A-Ma-Menu-0001
5
CM602-L
维修手册
1.10
消耗零件的更换
Page 1-154

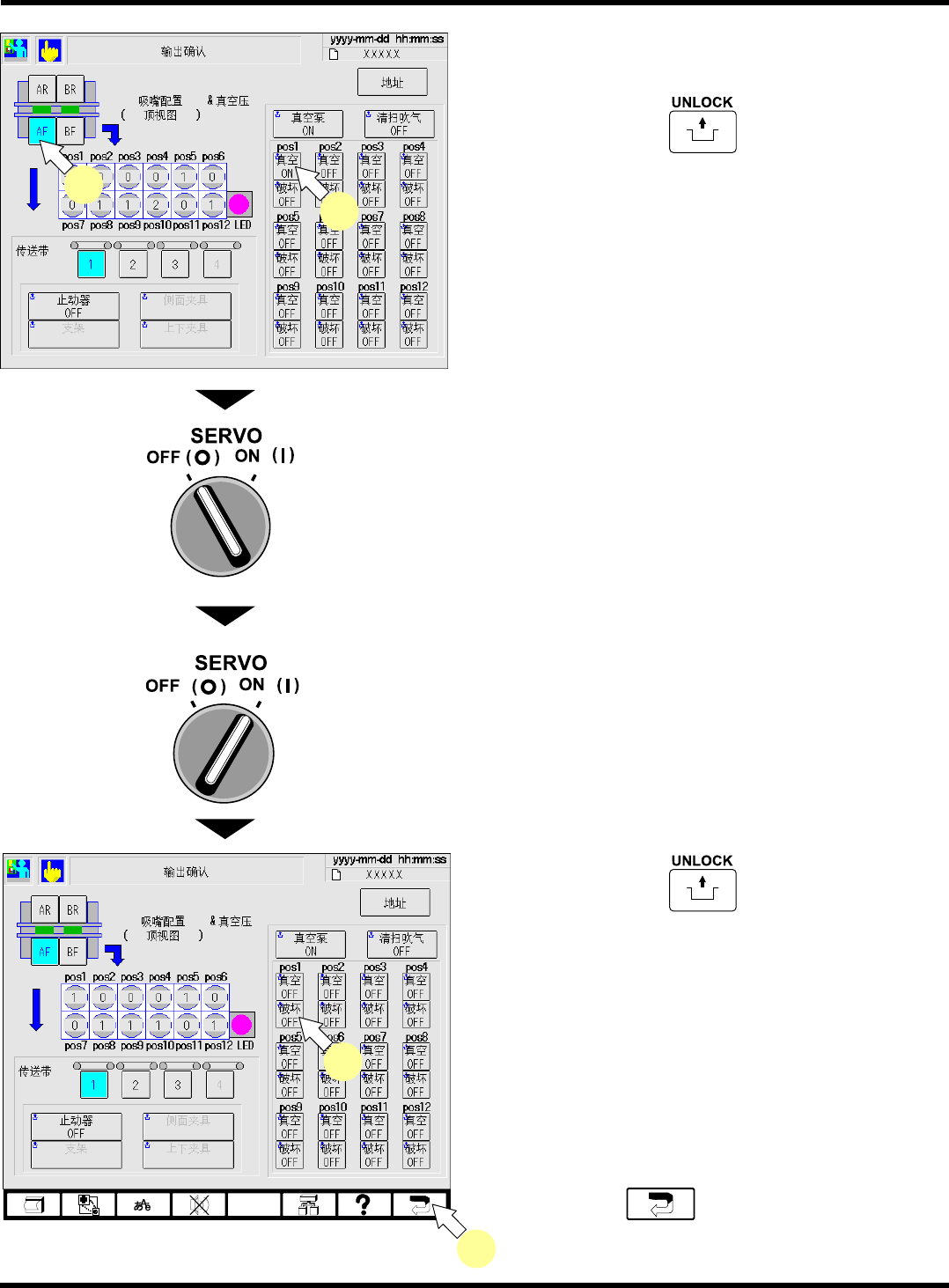

6.
选择更换阀的工作台。
7.
按操作面板上的
+
将阀更换后
的
pos
的
[
真空破坏
]
。
•
显示状态将从
OFF
变为
ON
状态。
8.
将伺服开关置于
OFF (O)
。
9.
确认从吸嘴处喷出的用于真空破坏压力的
空气。
∗
因周围的噪音等而听不到喷出声时，请打开安
全盖，用手指靠近吸嘴尖端进行确认。
10.
将伺服开关置于
ON ( I )
。
11.
按操作面板上的
+
阀更换后
pos
的
[
真空破坏
]
。
•
显示状态将从
ON
变为
OFF
状态。
12.
确认吸嘴已经停止喷出用于真空破坏压力
的空气。
∗
因周围的噪音等而听不到喷出声时，请打开安
全盖，并用手指靠近吸嘴尖端进行确认。
13.
双击功能键
。
EJM8A-C-MMC01-A05-01
EJM4A-Mp-0090
11
13
EJM4A-Mp-0091
6
7
CM602-L
维修手册
1.10
消耗零件的更换
Page 1-155
1.10.3
吹气阀的更换
(
多功能吸头
)
更换步骤
多功能吸头每次更换
3
个吸头的吹气阀。
∗ 进行维护作业时有必要拆下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装，
1.2.4
供料器工作台盖的拆卸和安装
”)

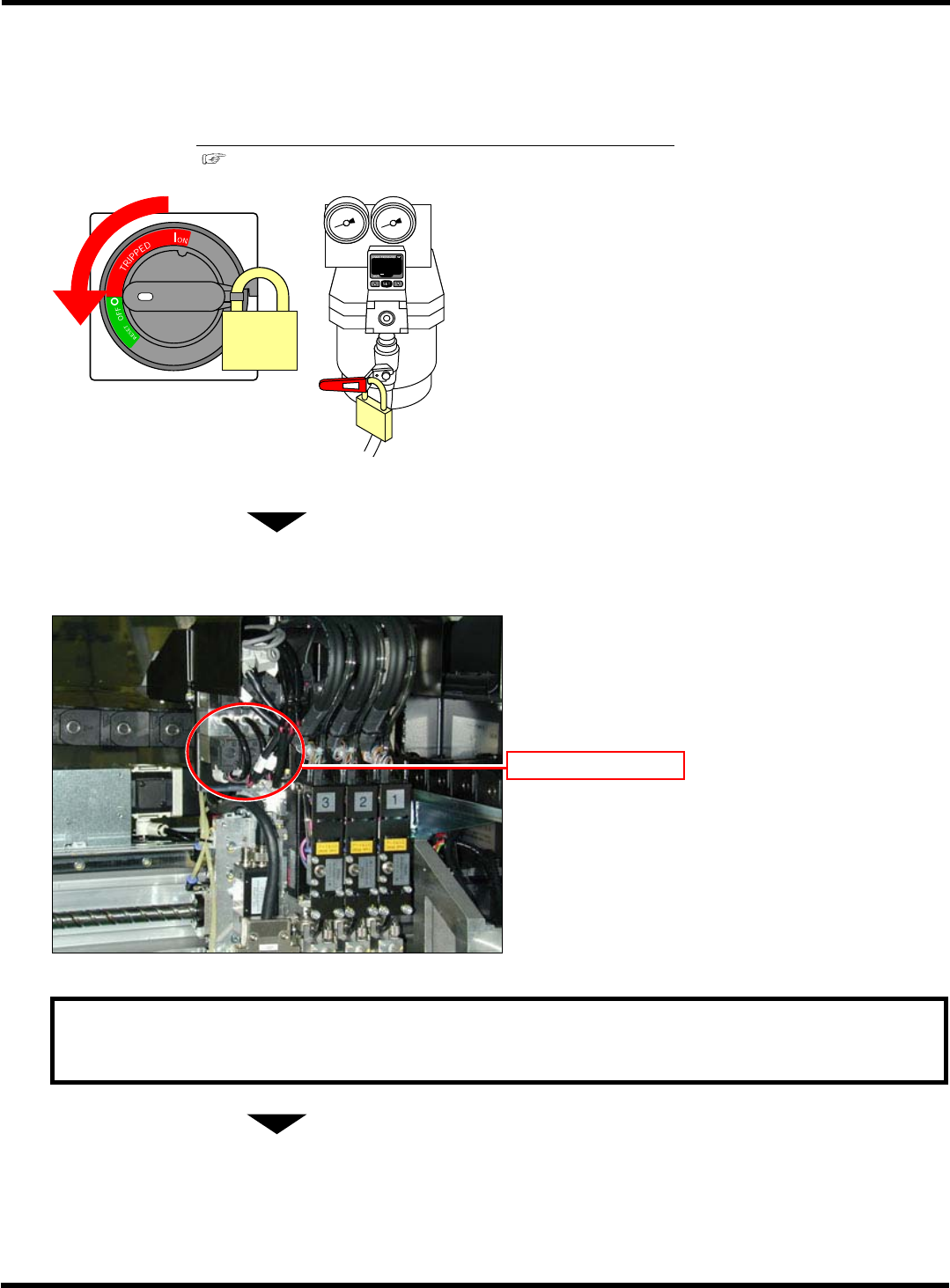

1.
将电源开关置于
OFF (O)
状态的同时空
气供给也要停止。
∗
请将电源开关和主空气阀上锁。
2.
打开安全盖。
3.
将吸头移动到容易操作的位置。
∗
移动吸头时，请握住手柄。
4.
卸下固定螺栓，取下吸头盖
(
前侧，后侧
都取下
)
。
5.
切断吹气阀配线的捆扎带，取下阀的配线
连接器
(
基板上
)
。
要求
请切断捆扎带，此时请勿损伤配线被覆。
下一页
EJM8A-C-MMC01-A05-01
EJM4A-132E
4Z4C-467P
吹气阀配线
