CM602-L 维修手册 2.1 关于机器参数 Pa ge 2-24 2.1.6 热补正标记 a. ‘ 热补正标记的偏移量 ’ 显示热补正标记的位置 。 用于计算热补正的值。 2.1.7 实装位置 a. ‘ 实装位置偏移量 ’ 将实装位置全部补偿偏 移量时使用。 • [ 识别方式 ] 使用高速吸头 (12 吸嘴 ) 时 按此键，即可转换透过 识别和反射识 别。 可以个别设定透过识别 时和反射识别 时的各偏 移量。 使用通用吸头 (8 吸…
CM602-L
维修手册
2.1
关于机器参数
Page 2-23
(2/2)
No.
参数名
内容
4
‘
生产结束等待时间
[ms]’
从前工序那里获得生产结束信号后，当到设定时间即判断为生产结束，实装、排出当前机器
上的基板后结束生产。
若在等待期间基板被搬入时，将其作为最后一枚基板。
5
‘
基板搬入确认时间
[ms]’
自动运行过程中，在已对前工序发出要求信号时，如果按下了暂时停止按钮，只限大基板的
要求信号将被切断，搬入动作也会被停止。
切断要求信号后，在设定的时间内如果没有反应顶端传感器，可以结束搬入操作动作。
6
‘
基板排出等待时间
(
要求
OFF
后
) [s]’
基板排出的动作过程为，为了排出基板，使后传送带转动之后，切换最终传感器的
ON
、
OFF
，
再等到要求信号中断后，于设定时间内停止传送带。
7
‘
基板排出等待时间
(
要求
OFF) [s]’
设定一直到基板排出时的要求信号被切断的超时时间。
8
‘
基板搬入等待时间
[s]’
设定从开始基板搬入动作起到基板进入到待机部为止的超时时间。
9
‘
排出时候
Y
夹子解除
等待时间
[ms]’
在标准的情况，排出时同时解除
Z
夹子和
Y
夹子。设定对于
Z
夹子解除动作的使
Y
夹子解
除动作等待之时间。
10
‘
基板移动等待时间
[s]’
设定在本机内基板移动时的超时时间。
11
‘
前后工序等待状态显
示灯延迟时间
[s]’
按照在此所设定的时间，使进入前后工序等待状态时的状况显示灯的亮灯时间推迟。

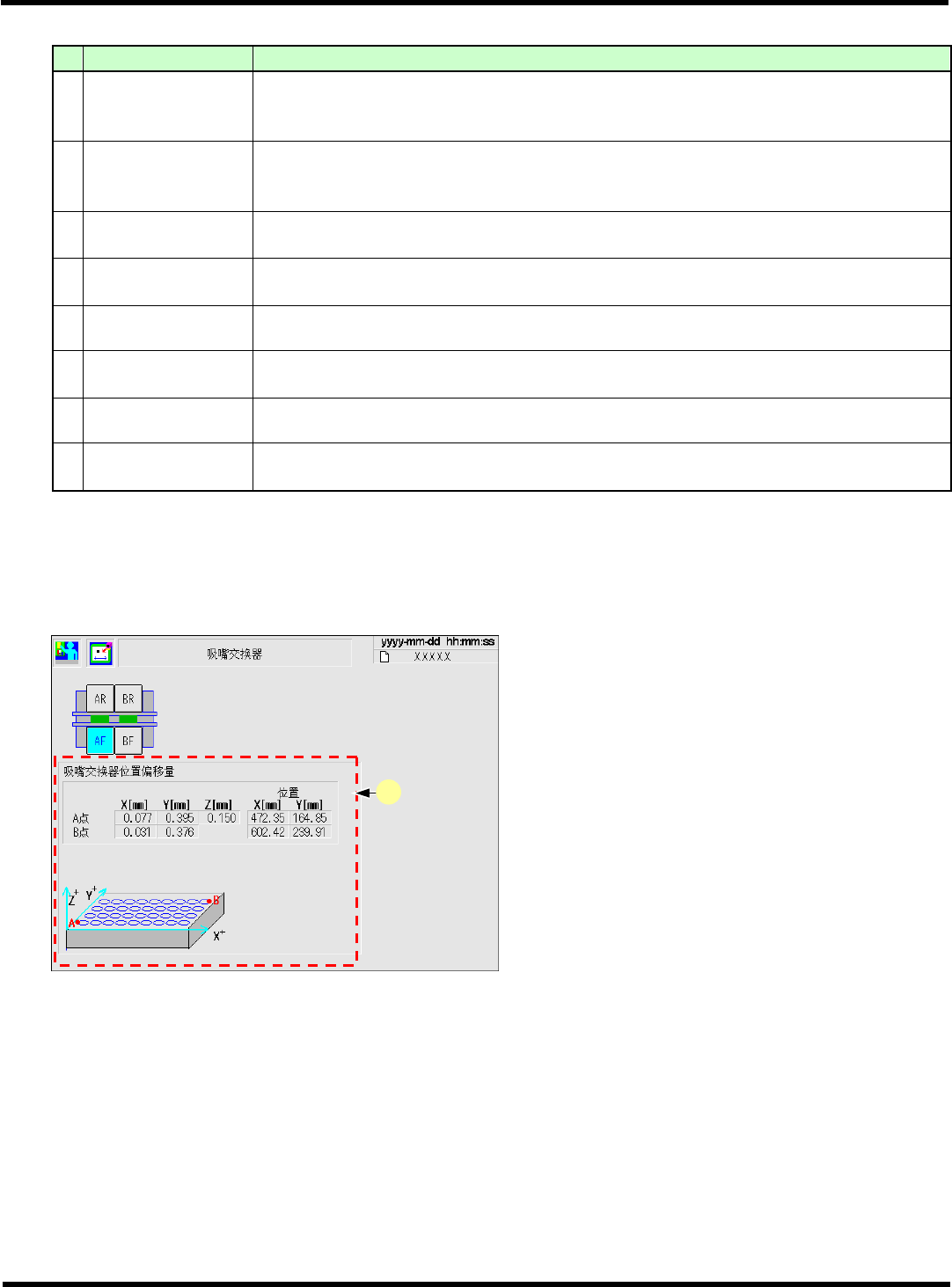

2.1.5
吸嘴交换器
a. ‘
吸嘴交换器位置偏移量
’
表示吸嘴交换器
(
对高速吸头
(12
吸嘴
)
用这为
选购件
)
的位置。
在更换吸嘴时用于移动吸头。
•
画面为高速吸头
(12
吸嘴
)
。
使用于吸嘴交换时的吸头移动。
∗
在此画面上只能设定
A
点和
B
点的
X
、
Y
、
Z
，
但是，不能变更
‘
位置
’
的
X
、
Y
。
EJM4A-Mp-0094
a
EJM8A-C-MMC02-A01-02
CM602-L
维修手册
2.1
关于机器参数
Page 2-24
2.1.6
热补正标记
a. ‘
热补正标记的偏移量
’
显示热补正标记的位置。
用于计算热补正的值。
2.1.7
实装位置
a. ‘
实装位置偏移量
’
将实装位置全部补偿偏移量时使用。
•
[
识别方式
]
使用高速吸头
(12
吸嘴
)
时
按此键，即可转换透过识别和反射识别。
可以个别设定透过识别时和反射识别时的各偏
移量。
使用通用吸头
(8
吸嘴
)
时
按此键，即将转换透过识别、反射识别、实装角
度识别。
可以个别设定透过识别时、反射识别时、实装角
度识别时的各偏移量。
2.1.8
基板定位
a. ‘
基板止动器偏移量
’
显示基板止动器的位置。
在向基板识别位置移动时使用。
•
无论基板的大小为多少，画面上的插图不会变
化。
EJM8A-Mp-0074
a
EJM4A-C-Mp-0015
a
EJM8A-Mp-0176
a
EJM8A-C-MMC02-A01-02
CM602-L
维修手册
2.1
关于机器参数
Page 2-25
2.1.9
面补正
a.
面补正
对实装范围进行面补正的参数。
在对基板识别位置、实装位置进行补正时使用。
2.1.10
网络
∗
有关该画面上的设定内容，请与工厂的网络维护人员接洽。
a. ‘
本地
’
‘
主机名
’
该贴装机网络上的使用名称。
‘IP
地址
’
各机器是用
TCP/IP
进行通信的。
IP
地址是为了用
TCP/IP
连接网络，对各机器给
予的固定地址。
‘
生产线号
’
对与该贴装机连接的
PT
来管理的贴装机生产线
给予的生产线固有号码
(01 ~ FE)
。
‘
机器号
’
对每个贴装机给予的号码。是同一线路内的固定
号码
(01 ~ FE)
。上位主机通常是
“00”
。
‘
网络掩码
’
为了把网络分割成多个进行使用，与
IP
地址并
用的掩码。
‘
端口号
’
是用于确定
TCP/IP
通信种类的号码。原则上请
使用号码
20001
。
‘
网关
’
与该贴装机与其它网络上的
PT
相连接时的中转
器的
IP
地址。
EJM4A-Mp-0018
a
a
