CM602-L
维修手册
2.1
关于机器参数
Page 2-28
2.1.13
吸着位置

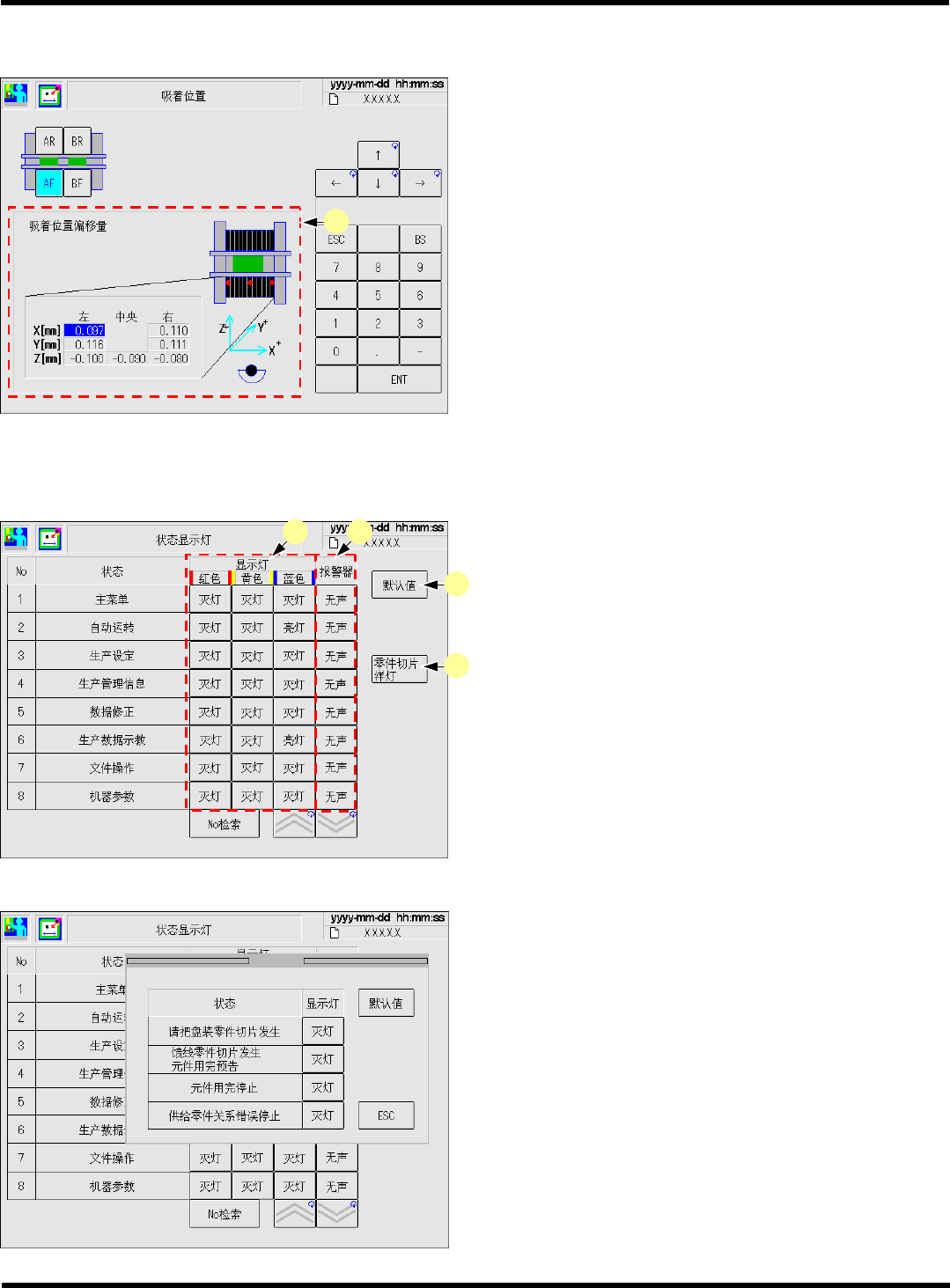

a. ‘
吸着位置偏移量
’
表示每个供料器工作台的吸着位置。
作为吸着位置学习的初始值发挥作用。
2.1.14
状况显示灯
可以设定各状况上的显示灯及报警器的状态。
a. ‘
显示灯
’
可按
[
灭灯
]
→
[
亮灯
]
→
[
闪烁
]
的顺序转换。
b. ‘
报警器
’
可按
[
连续
]
→
[
间断
]
→
[
无声
]
的顺序转换。
c. [
默认值
]
按该键所有的设定都将被初始化为标准规格。
d. [
零件切片洋灯
]
按此处，画面将被显示。在此进行元件用完灯的
设定。
关于详情，请参照如下说明。
[
零件切片洋灯
]
画面详情
EJM8A-C-MMC02-A01-01
EJM4A-Mp-0095
a
EJM4A-Mp-0077
EJM4A-Mp-0021
c
a b
d
CM602-L
维修手册
2.1
关于机器参数
Page 2-29
2.1.15
各角度的吸头位置
高速吸头
(12
吸嘴
)
表示每个角度的吸嘴座位置。
使用高速吸头
(12
吸嘴
)
时
按此键，即可转换透过识别和反射识别。
可以个别设定透过识别时和反射识别时的各偏
移量。
通用吸头
(8
吸嘴
)
使用通用吸头
(8
吸嘴
)
时
按此键，即将转换透过识别、反射识别、实装角
度识别。
可以个别设定透过识别时、反射识别时、实装角
度识别时的各偏移量。
多功能吸头
EJM8A-C-MMC02-A01-01
EJM8A-Mp-0177
EJM4A-Mp-0083
EJM8A-Mp-0178
CM602-L
维修手册
2.1
关于机器参数
Page 2-30
2.1.16
吸头旋转中心
高速吸头
(12
吸嘴
)
•
显示
θ
轴的旋转中心。
[
识别方式
]
使用高速吸头
(12
吸嘴
)
时
按此键，即可转换透过识别和反射识别。
可以个别设定透过识别时和反射识别时的各偏
移量。
通用吸头
(8
吸嘴
)
[
识别方式
]
使用通用吸头
(8
吸嘴
)
时
按此键，即可转换透过识别、反射识别和实装角
度识别。
可以个别设定透过识别时、反射识别时、实装角
度识别时的各偏移量。
多功能吸头
EJM8A-C-MMC02-A01-02
EJM8A-Mp-0181
EJM4A-Mp-0086
EJM8A-Mp-0182
