2.1.16
吸头旋转中心
高速吸头
(12
吸嘴
)
•
显示
θ
轴的旋转中心。
[
识别方式
]
使用高速吸头
(12
吸嘴
)
时
按此键，即可转换透过识别和反射识别。
可以个别设定透过识别时和反射识别时的各偏
移量。
通用吸头
(8
吸嘴
)
[
识别方式
]
使用通用吸头
(8
吸嘴
)
时
按此键，即可转换透过识别、反射识别和实装角
度识别。
可以个别设定透过识别时、反射识别时、实装角
度识别时的各偏移量。
多功能吸头
EJM8A-C-MMC02-A01-02
EJM8A-Mp-0181
EJM4A-Mp-0086
EJM8A-Mp-0182
CM602-L
维修手册
2.1
关于机器参数
Page 2-31
2.1.17
吸头角度原点
∗
限高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
可以使用。
高速吸头
(12
吸嘴
)
a. ‘
角度原点偏移量
’
表示每个吸头在交换吸嘴时的
θ
轴偏移量。
通用吸头
(8
吸嘴
)
2.1.18
吸头缓冲量
∗
仅限于多功能吸头能够使用。
a. ‘
吸头缓冲量
’
表示各吸头缓冲冲程末端传感器处于
ON
状态时
的压入距离。
EJM8A-C-MMC02-A01-01
EJM4A-Mp-0034
a
EJM4A-Mp-0096
a
EJM4A-Mp-0097
a
CM602-L
维修手册
2.1
关于机器参数
Page 2-32
2.1.19

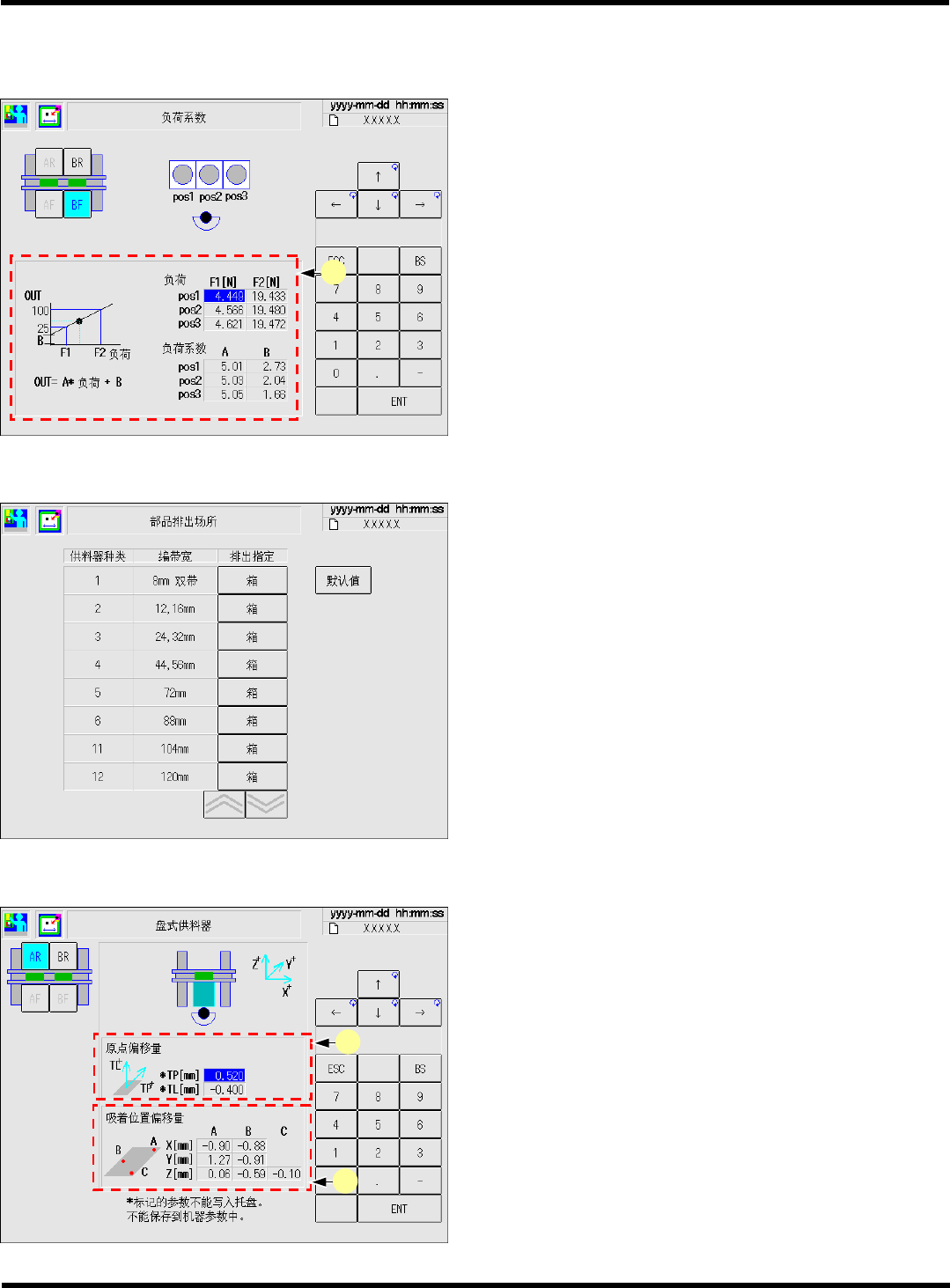

负荷系数
∗
仅限于多功能吸头能够使用。
a. ‘
负荷系数
’
此系数用来使数据所指定的搭载负荷发生出来。
2.1.20
部品排出场所
(
选购件
)
•
有
NG
部品排出传送带
(
选购件
)
时将被显示。
•
分别指定每种供料器的部品排出场所。
2.1.21
托盘供料器
(
选购件
)
a. ‘
原点偏移量
’
显示托盘装置的
TP
轴和
TL
轴的原点偏移。
•
偏移量在出厂时已调整好。不需要设定。关于
设定的内容，请向本公司咨询。
b. ‘
吸着位置偏移量
’
显示托盘装置的基准吸着位置和高度之补正量。
EJM4A-Mp-0037
EJM8A-C-MMC02-A01-01
EJM8A-Mp-0001
a
b
EJM4A-Mp-0036
a
