CM602-L 维修手册 2.2 机器参数的示教步 骤 Pa ge 2-48 C) 有部品厚度传感器 (12 吸嘴用选购件 ) ，并 将 130S 吸嘴使用在全部吸嘴位置时 ( 整 体示教 ) 高速吸头 (12 吸嘴 ) 使用工具 标准吸嘴 130S 或 235CS × 12 根 需要时间 5 分钟 1. 按 [Z 轴原点偏移量 ] 。 2. 选择要进行示教的工作台。 仅进行 Z 轴的示教时 ∗ 请按下 [ 零件厚度 ] 使其处于未…
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-47

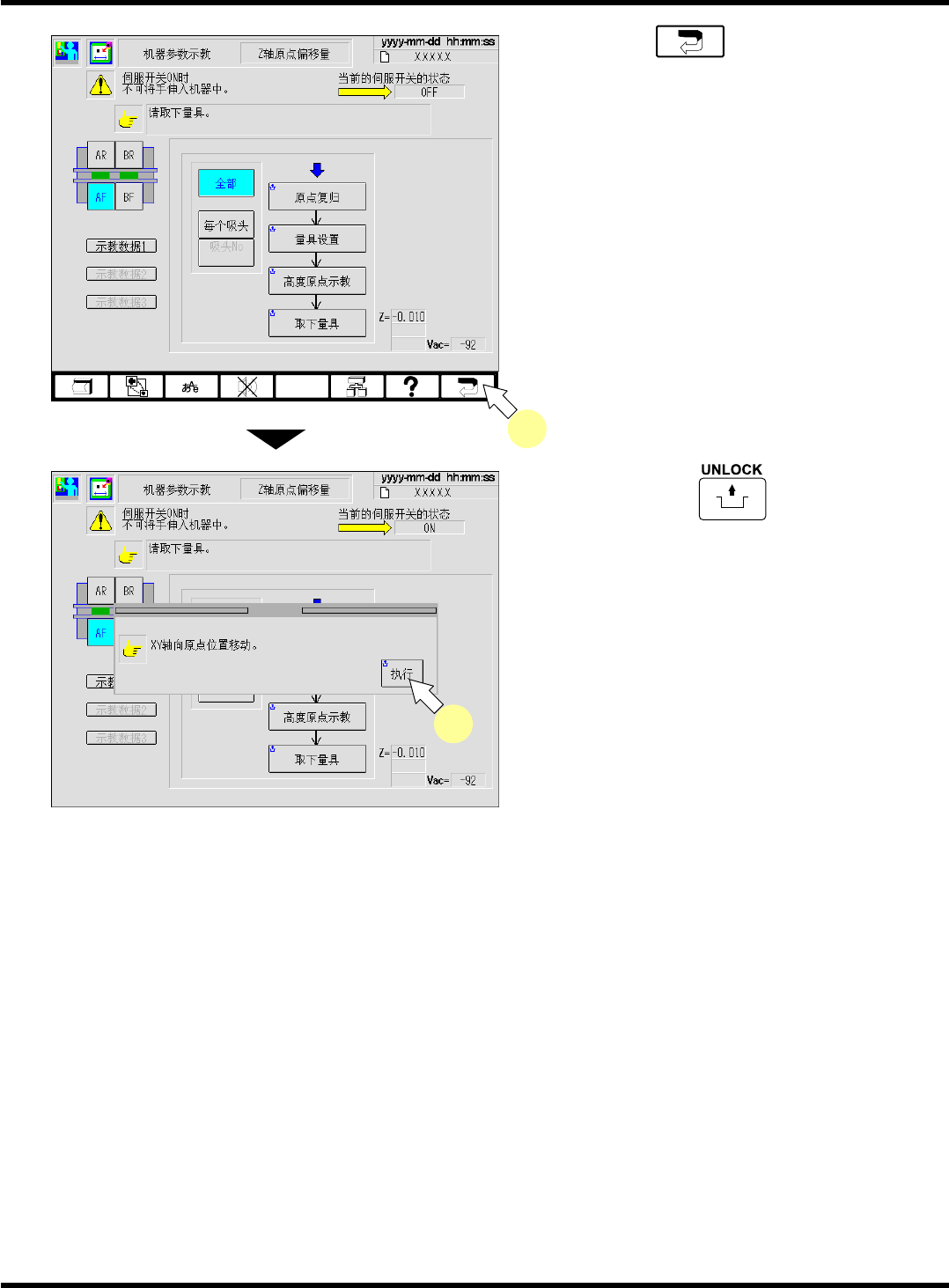

20.
按功能键
。
21.
按操作面板的
+
[
执行
]
。
•
吸头移向原点位置。
EJM8A-C-MMC02-A02-01
EJM8A-Mp-0114
20
EJM8A-Mp-0113
21
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-48
C)
有部品厚度传感器
(12
吸嘴用选购件
)
，并将
130S
吸嘴使用在全部吸嘴位置时
(
整
体示教
)
高速吸头
(12
吸嘴
)
使用工具
标准吸嘴
130S
或
235CS
×
12
根
需要时间
5
分钟

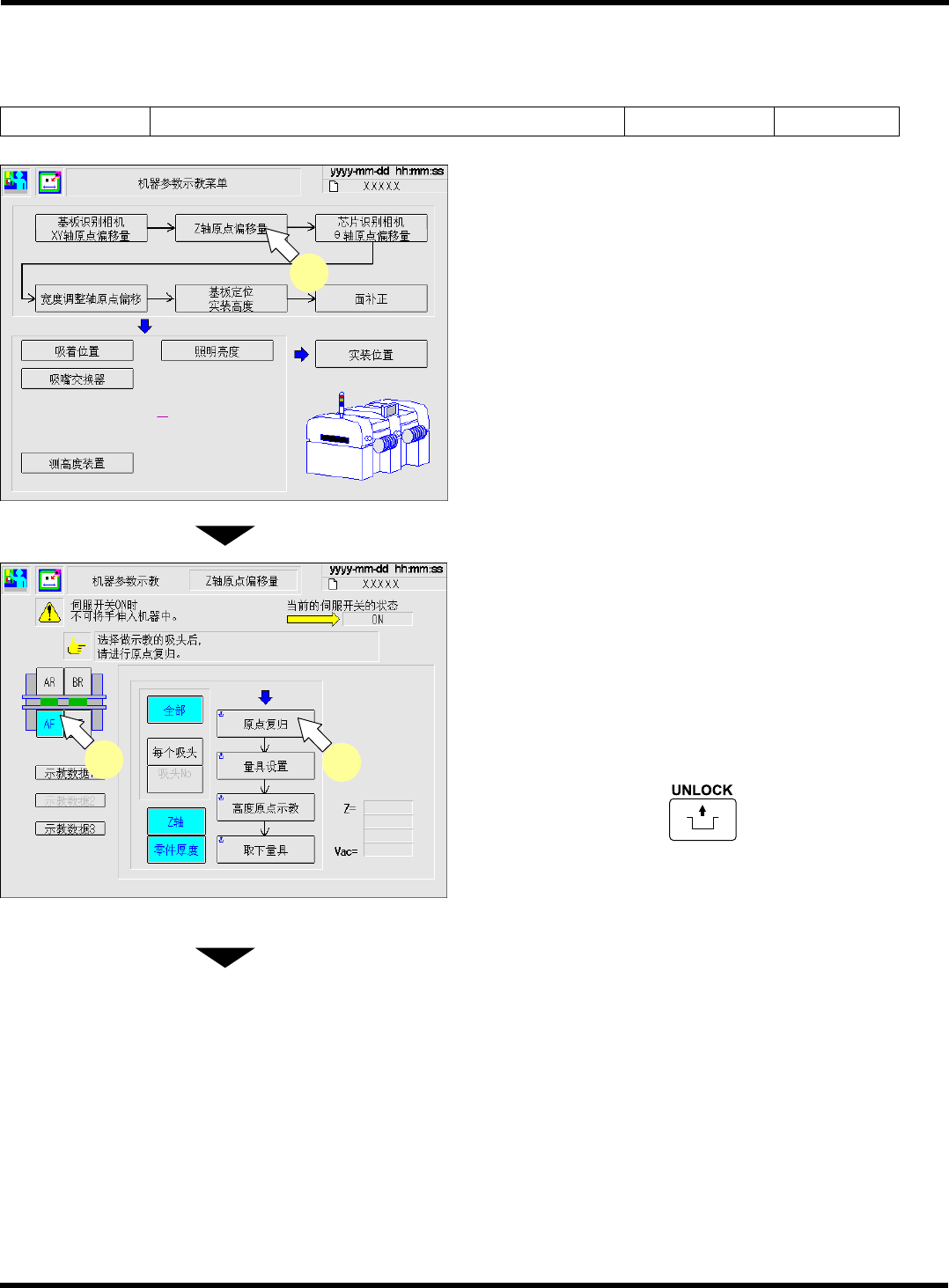

1.
按
[Z
轴原点偏移量
]
。
2.
选择要进行示教的工作台。
仅进行
Z
轴的示教时
∗
请按下
[
零件厚度
]
使其处于未选择状态。
仅进行部品厚度的示教时
∗
请按下
[Z
轴
]
使其处于未选择状态。
3.
按操作面板上的
+
[
原点复归
]
。
下一页
EJM8A-Mp-0036
1
EJM8A-Mp-0008
2
3
EJM8A-C-MMC02-A02-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-49

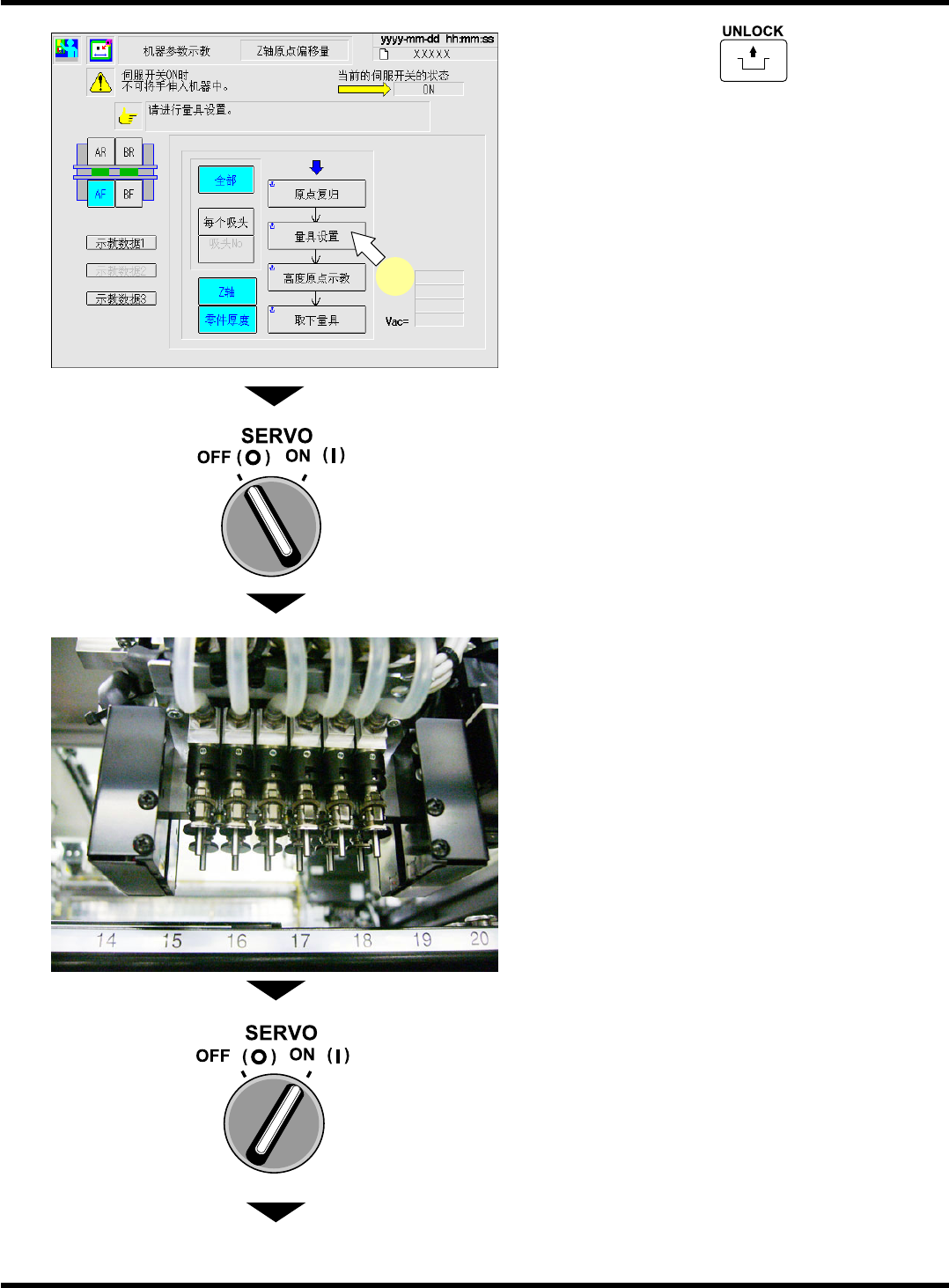

4.
按操作面板上的
+
[
量具设置
]
。
5.
将伺服开关置于
OFF (O)
。
6.
打开安全盖。
7.
在全吸嘴位置上安装
130S
吸嘴。
8.
关闭安全盖。
9.
将伺服开关置于
ON ( I )
。
下一页
EJM8A-015P
EJM8A-Mp-0009
4
EJM8A-C-MMC02-A02-01
