CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-68
14.
将伺服开关置于
OFF (O)
。
15.
打开安全盖。
16.
将量具重新安装在吸嘴位置上。
高速吸头
(12
吸嘴
)
时
•
在吸嘴位置第
8
号上重新安装吸嘴量具。
通用吸头
(8
吸嘴
)
时
•
在吸嘴位置第
6
号上重新安装吸嘴量具。
17.
关闭安全盖。
18.
将伺服开关置于
ON ( I )
。
下一页
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A02-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-69

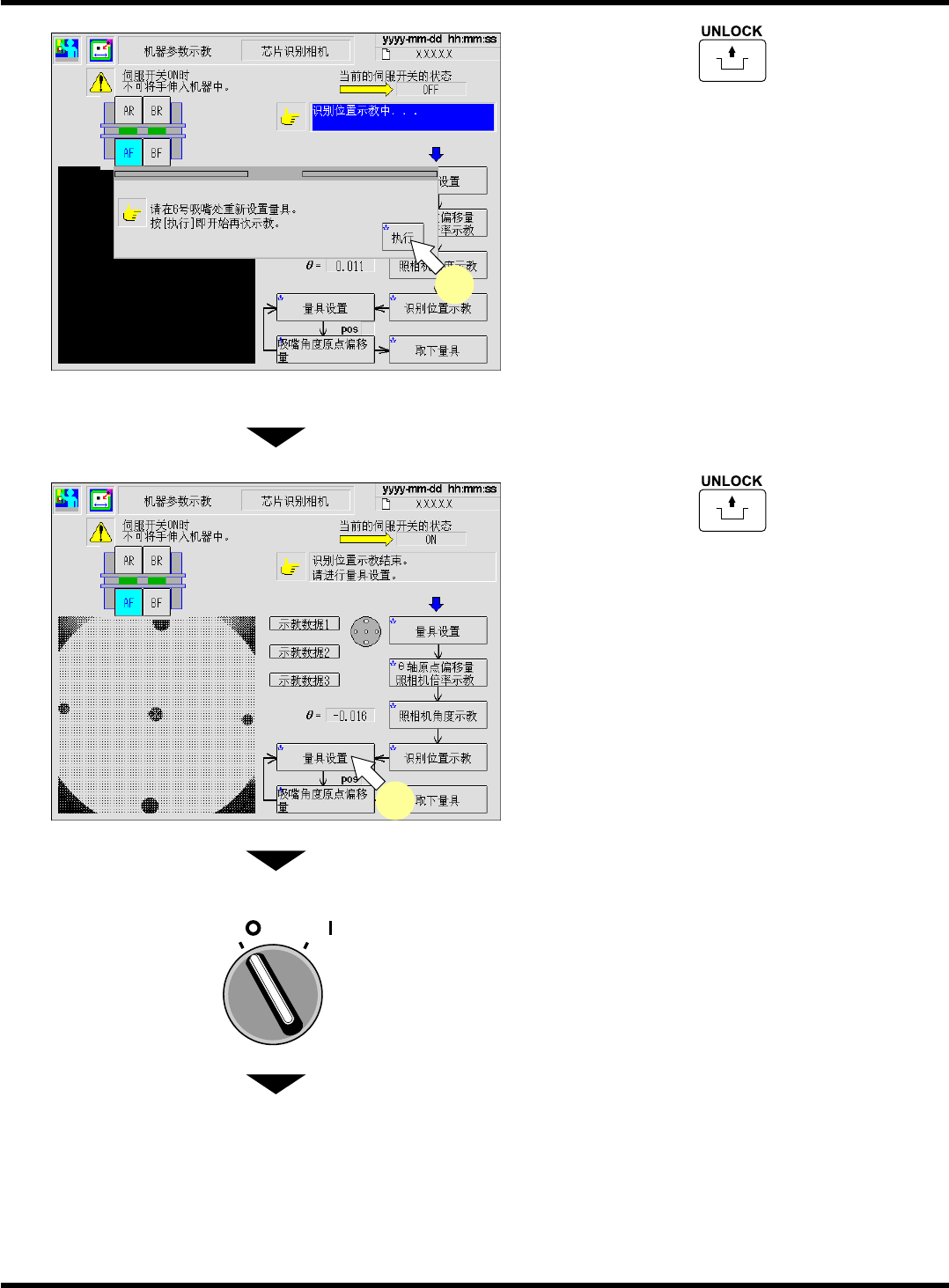

19.
按操作面板的
+
[
执行
]
。
∗
确认
“
识别位置示教结束。请进行量具设置。
”
的信息已出现后，请进行下一步骤。
高速吸头
(12
吸嘴
)
时
∗
请到步骤
20.
通用吸头
(8
吸嘴
)
时
∗
请到步骤
28.
∗
在通用吸头
(8
吸嘴
)
上，按钮
为无效。
20.
按操作面板的
+
[
量具设置
]
。
∗
确认
“
在显示位置的吸嘴上重新设置量具。请进
行吸嘴角度偏移量示教。
”
的信息已出现后，请
进行下一步骤。
21.
将伺服开关置于
OFF (O)
。
22.
打开安全盖。
下一页
OFF ( )
ON ( )
SERVO
EJM8A-C-MMC02-A02-01
EJM8A-Mp-0136
20
EJM8A-Mp-0135
19
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-70

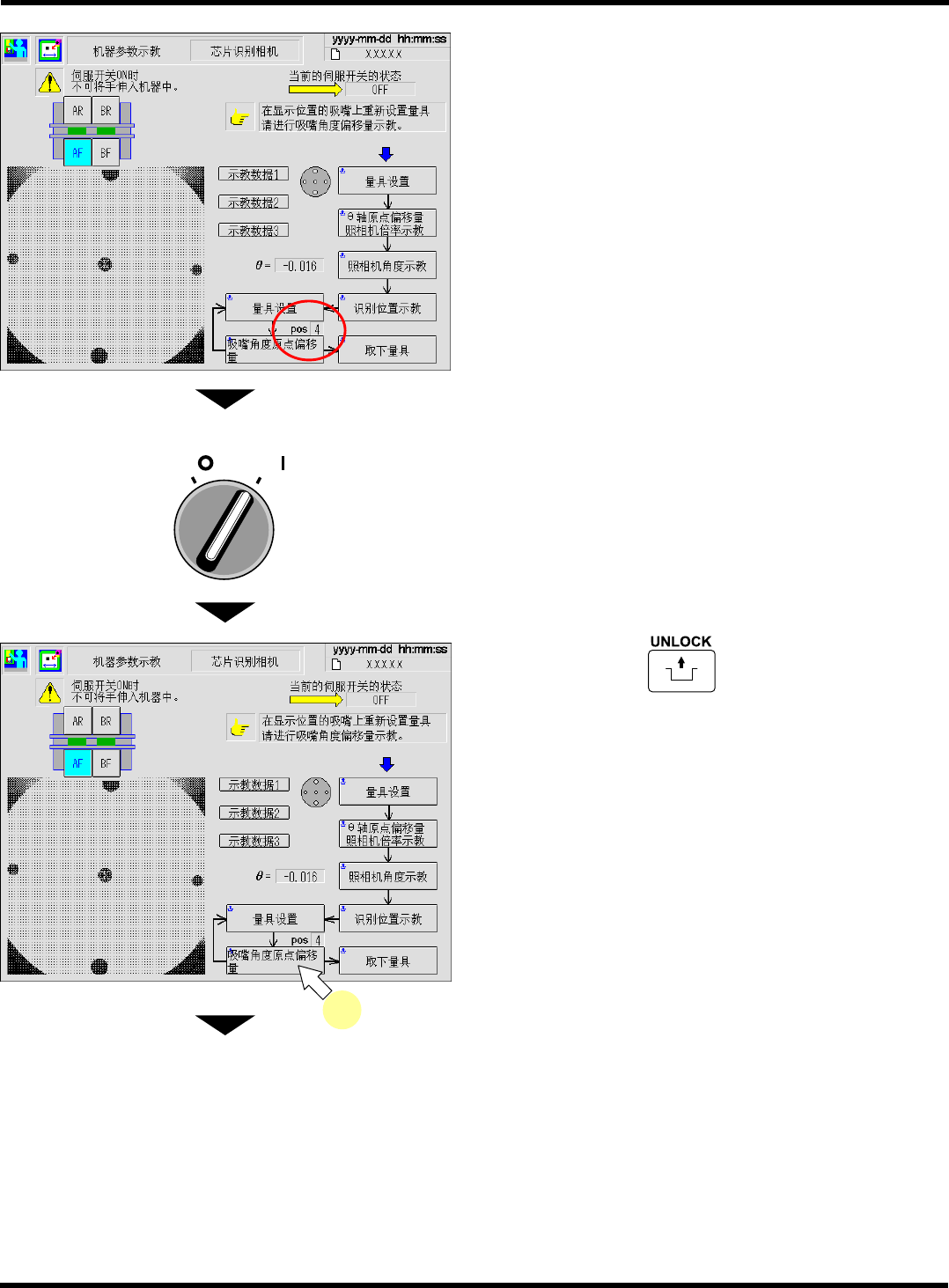

23.
将量具置于画面上显示的
pos (
部位
)
的吸嘴位置上。
24.
关闭安全盖。
25.
将伺服开关置于
ON ( I )
。
26.
按操作面板的
+
[
吸嘴角度原点
偏移量
]
。
∗
确认
“
吸嘴角度偏移量示教结束。请取下量具。
”
的信息已出现后，请进行下一步骤。
下一页
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A02-01
EJM8A-Mp-0138
26
EJM8A-Mp-0137
