CM602-L 维修手册 2.2 机器参数的示教步 骤 Pa ge 2-71 27. 重复步骤 20. ~ 26. 的操作，进行示教。 ∗ 反复操作完了后， 请确认 “ 请取下量具。 ” 的信息 已出现，然后进行下一 步骤。 28. 按操作面板的 + [ 取下量具 ] 。 29. 将伺服开关置于 OFF (O) 。 30. 打开安全盖。 31. 取下量具，安装吸嘴座后将取下的量具安 装在原来的位置上。 32. 关闭安全盖。 33. 将伺…
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-70
23.
将量具置于画面上显示的
pos (
部位
)
的吸嘴位置上。
24.
关闭安全盖。
25.
将伺服开关置于
ON ( I )
。
26.
按操作面板的
+
[
吸嘴角度原点
偏移量
]
。
∗
确认
“
吸嘴角度偏移量示教结束。请取下量具。
”
的信息已出现后，请进行下一步骤。
下一页
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A02-01
EJM8A-Mp-0138
26
EJM8A-Mp-0137
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-71
27.
重复步骤
20. ~ 26.
的操作，进行示教。
∗
反复操作完了后，请确认
“
请取下量具。
”
的信息
已出现，然后进行下一步骤。

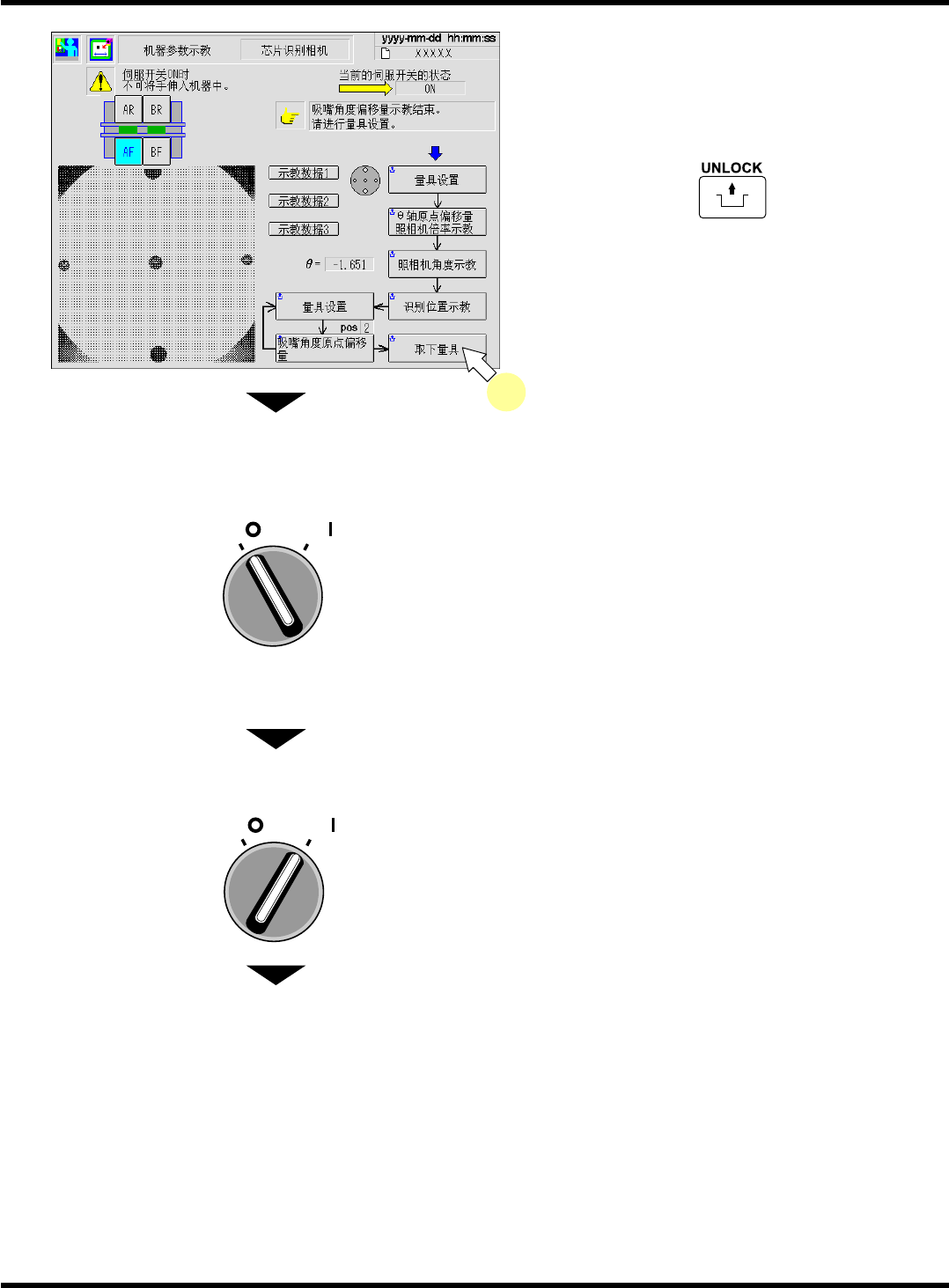

28.
按操作面板的
+
[
取下量具
]
。
29.
将伺服开关置于
OFF (O)
。
30.
打开安全盖。
31.
取下量具，安装吸嘴座后将取下的量具安
装在原来的位置上。
32.
关闭安全盖。
33.
将伺服开关置于
ON ( I )
。
∗
重复步骤
2. ~ 33.
的操作，请对其它工作台也要
进行同样的操作。
下一页
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A02-01
EJM8A-Mp-0181
28
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-72
34.
按功能键
。
35.
按操作面板的
+
[
执行
]
。
∗
吸头移向原点位置。
EJM8A-C-MMC02-A02-01
EJM8A-Mp-0140
34
EJM8A-Mp-0141
35
