CM602-L 维修手册 2.2 机器参数的示教步 骤 Pa ge 2-88 31. 按功能键 。 32. 按操作面板的 + [ 执行 ] 。 • 吸头移向原点位置。 EJM8A- C-MMC02-A 02-01 EJM4A -Mp-0105 31 EJM4A -Mp-0106 32
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-87
25.
按操作面板的
+
[
取下量具
]
。
26.
将伺服开关置于
OFF (O)
。
27.
打开安全盖。
28.
拆卸吸嘴和实装高度量具。
29.
关闭安全盖。
30.
将伺服开关置于
ON ( I )
。
∗
重复步骤
2. ~ 30.
的操作，在其它工作台上也要
进行同样的操作。
下一页
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A02-01
EJM4A-Mp-0104
25
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-88
31.
按功能键
。
32.
按操作面板的
+
[
执行
]
。
•
吸头移向原点位置。
EJM8A-C-MMC02-A02-01
EJM4A-Mp-0105
31
EJM4A-Mp-0106
32
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-89
2.2.6
面补正
使用工具
面补正量具
(KXFX037GA00)
需要时间
20
分钟
前期准备
∗
在进行面补正示教前，请确认在吸头照相机上没有偏振光板。
∗
请拆卸所有的支撑销。

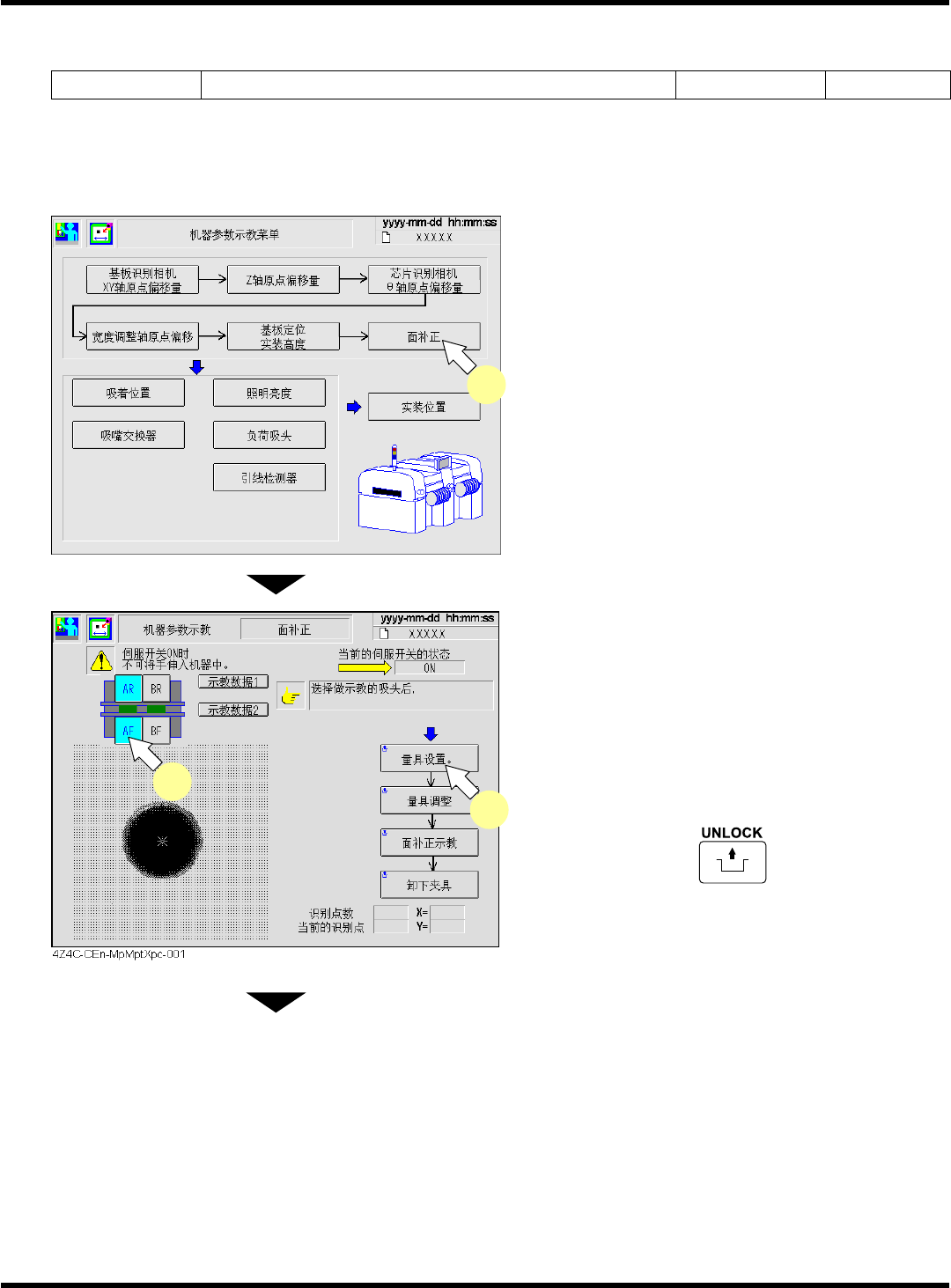

1.
按
[
面补正
]
。
2.
选择要进行示教的工作台。
∗
请选择
AF
或
BF
。
∗
确认
“
选择做示教的吸头后，请进行量具设置。
”
的信息已出现后，请进行下一步骤。
∗
示教前侧之后，接着一起示教后侧。
3.
按操作面板的
+
[
量具设置
]
。
•
有可能执行传送带的宽度调整。
下一页
EJM8A-C-MMC02-A02-01
EJM4A-Mp-0039
1
2
