CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2-1 06 16. 将吸着位置量具移至所选择工作台的 14 号插槽上。 17. 关闭安全盖。 18. 将伺服开关置于 ON ( I ) 。 19. 按操作面板上的 + [ 吸着位置示 教 ] 。 下一页 4Z4C-495P 吸着位置量具 EJM8A -Mp-0025 19 EJM8A- C-MMC02-A 03-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-105

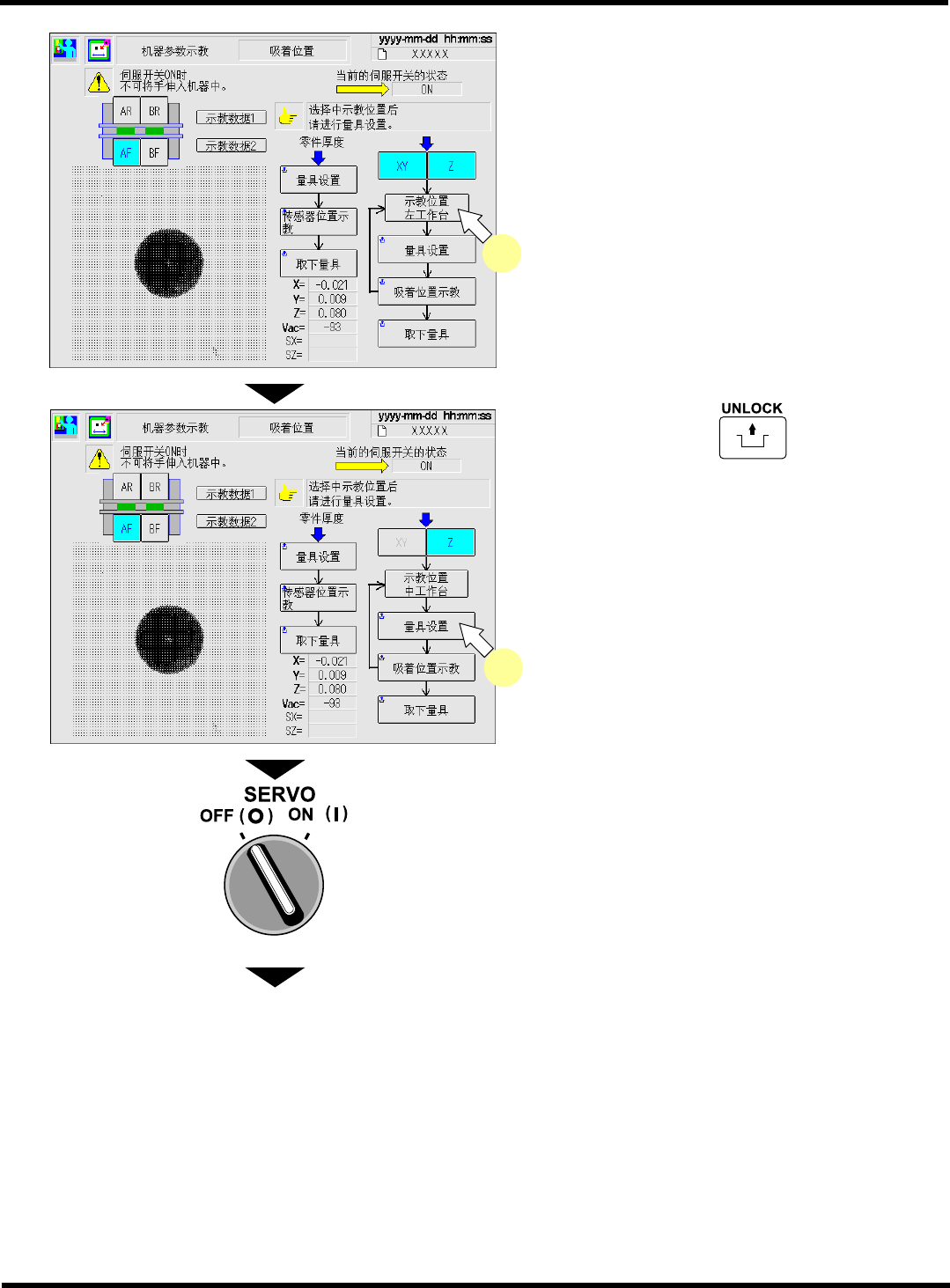

12.
按
[
示教位置左工作台
]
。
•
显示将会切换为
‘
示教位置中工作台
’
。
13.
按操作面板上的
+
[
量具设置
]
。
14.
将伺服开关置于
OFF (O)
。
15.
打开安全盖。
下一页
EJM8A-Mp-0023
12
EJM8A-Mp-0024
13
EJM8A-C-MMC02-A03-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-106
16.
将吸着位置量具移至所选择工作台的
14
号插槽上。
17.
关闭安全盖。
18.
将伺服开关置于
ON ( I )
。
19.
按操作面板上的
+
[
吸着位置示
教
]
。
下一页
4Z4C-495P
吸着位置量具
EJM8A-Mp-0025
19
EJM8A-C-MMC02-A03-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-107

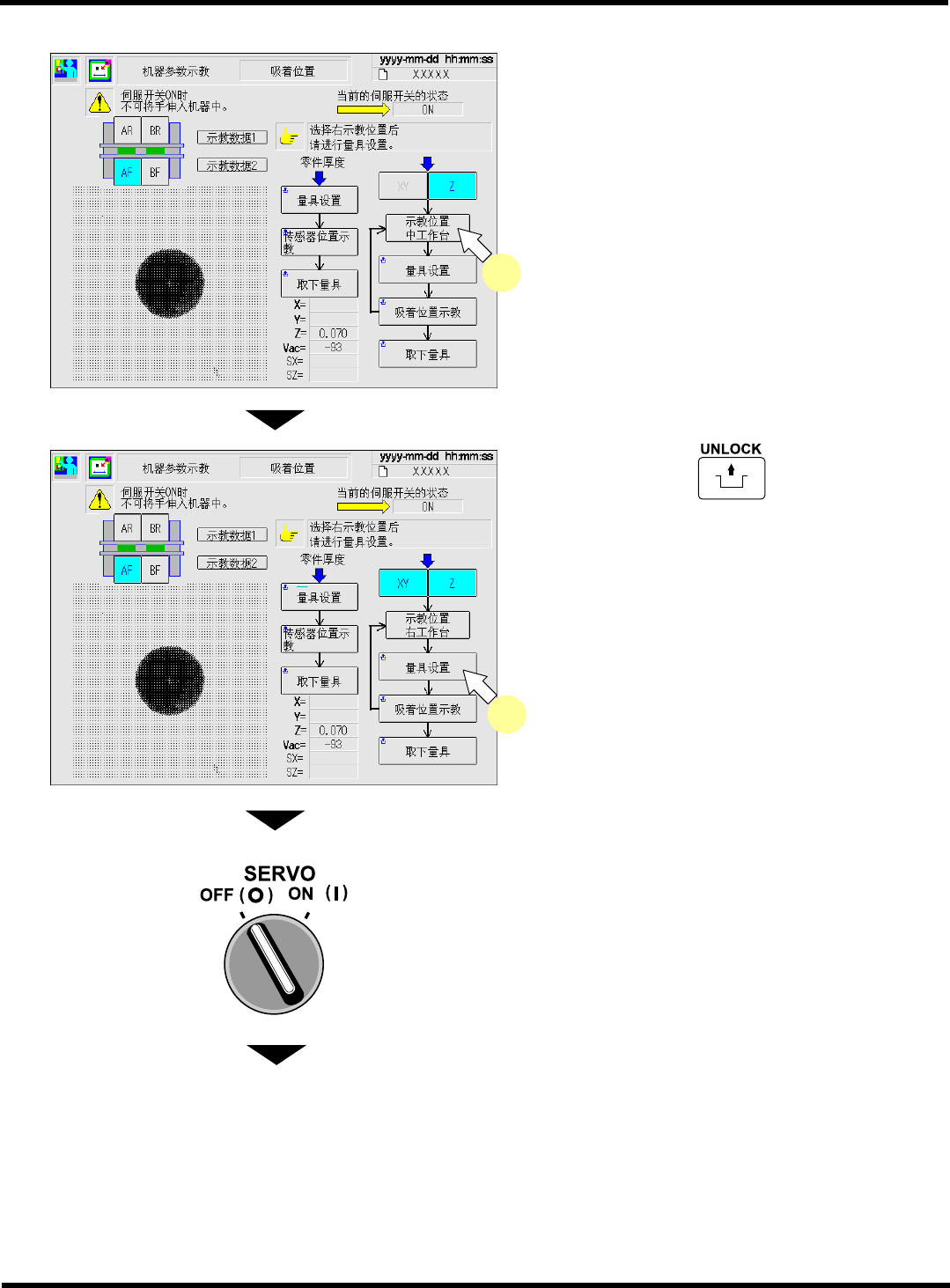

20.
按
[
示教位置中工作台
]
。
•
显示将会切换为
‘
示教位置右工作台
’
。
21.
按操作面板的
+
[
量具设置
]
。
22.
将伺服开关置于
OFF (O)
。
23.
打开安全盖。
下一页
EJM8A-C-MMC02-A03-01
EJM8A-Mp-0026
20
EJM8A-Mp-0027
21
