CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-117

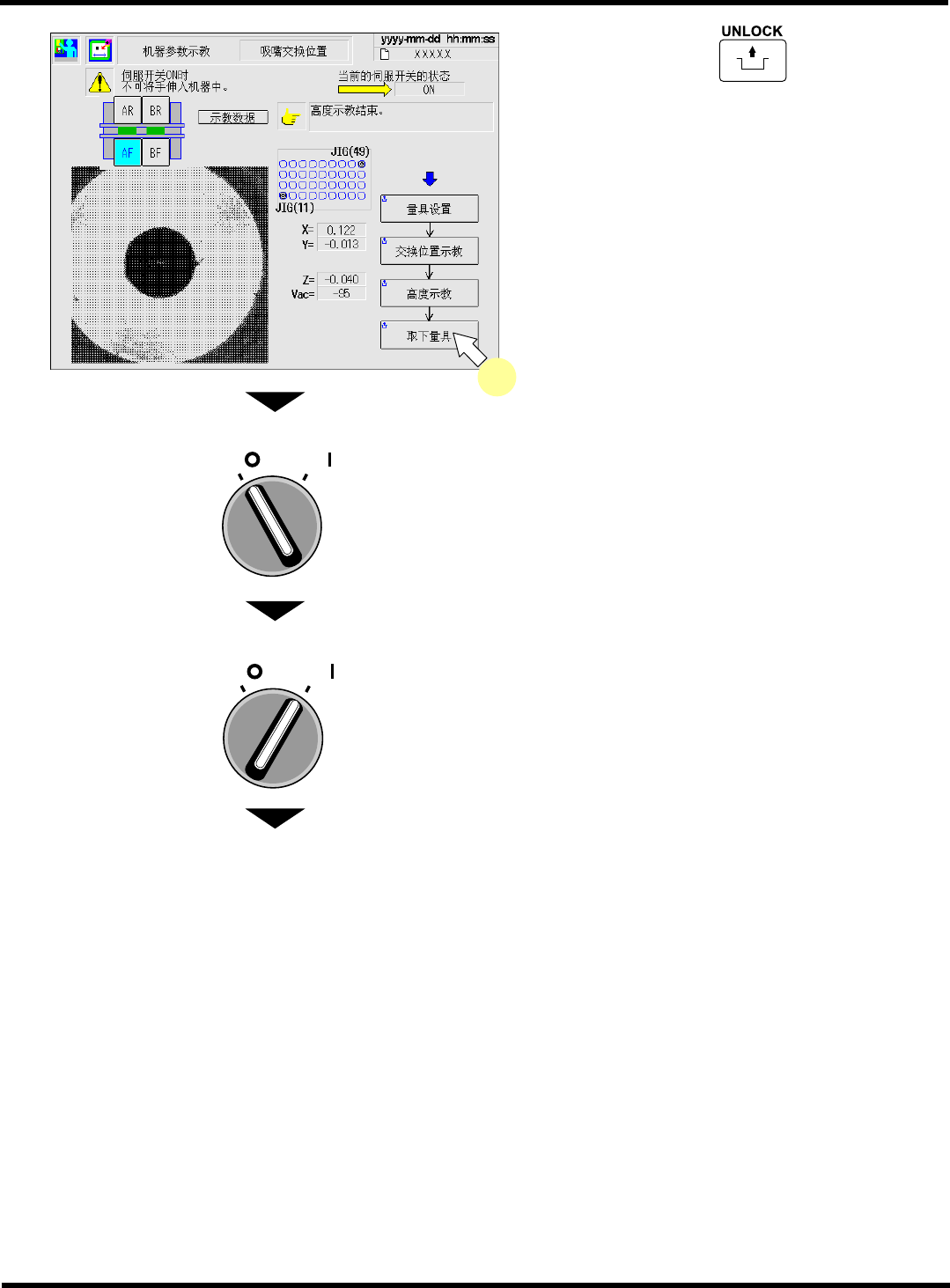

13.
按操作面板上的
+
[
取下量具
]
。
14.
将伺服开关置于
OFF (O)
。
15.
打开安全盖。
16.
卸下吸嘴和吸嘴交换器位置上的量具。
17.
关闭安全盖。
18.
将伺服开关置于
ON ( I )
。
∗
重复步骤
2. ~ 18.
的操作，请对其它工作台也要
进行同样的操作。
下一页
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM4A-Mp-0121
13
EJM8A-C-MMC02-A03-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-118

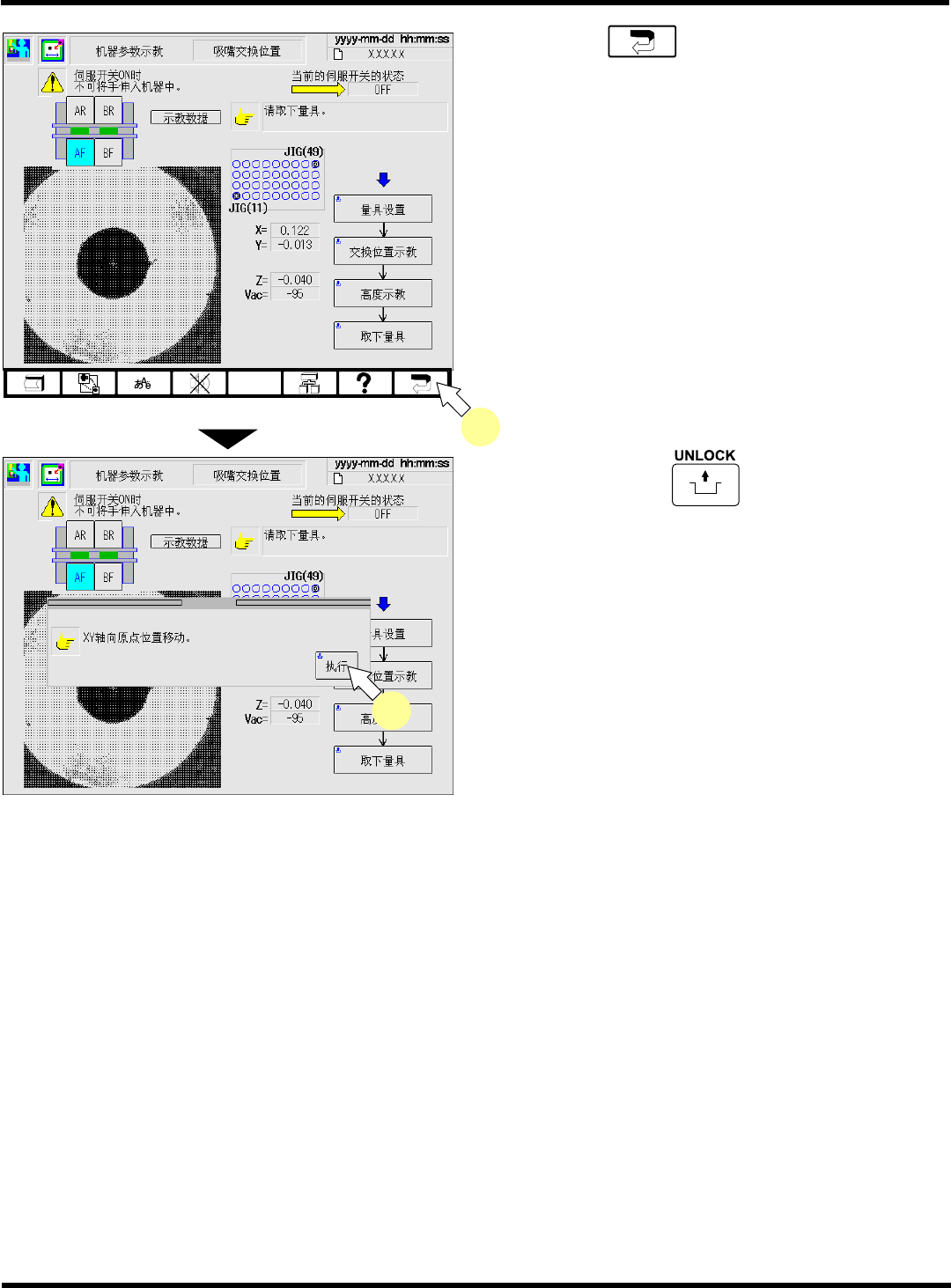

19.
按功能键
。
20.
按操作面板上的
+
[
执行
]
。
•
吸头将移动到原点位置上。
EJM4A-Mp-0122
19
EJM4A-Mp-0123
20
EJM8A-C-MMC02-A03-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-119
2.2.9
照明亮度
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
、多功能吸头也都应按照同
样步骤进行操作。步骤不同时，并列记述各吸头的说明。
高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
使用工具
透过照明亮度用示教量具
(N610004067AA)
、反射照明亮度
用示教量具
(N610030935AA)
需要时间
10
分钟
多功能吸头
使用工具
透过照明亮度用示教量具
(N610004074AA)
、反射照明亮度
用示教量具
(N610030932AA)
需要时间
10
分钟
1.
按
[
照明亮度
]
。
2.
选择要进行示教的工作台。
3.
按操作面板上的
+
[
量具设置
]
。
4.
将伺服开关置于
OFF (O)
。
5.
打开安全盖。
下一页
EJM8A-C-MMC02-A03-01
EJM4A-Mp-0039
1
EJM4A-Mp-0067
2
3
O
FF ( )
ON (
)
SERVO
