CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2-1 21 11. 将伺服开关置于 OFF (O) 。 12. 打开安全盖。 13. 在吸嘴位置上安装反射用的量具。 高速吸头 (12 吸嘴 ) 时 ∗ 请在吸嘴位置的第 5 号上设置量具。 通用吸头 (8 吸嘴 ) 时 ∗ 请在吸嘴位置的第 3 号上设置量具。 多功能吸头时 ∗ 请在吸嘴位置的第 3 号上设置量具。 14. 关闭安全盖。 15. 将伺服开关置于 ON …

100%1 / 498
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-120
6.
将透过用的量具安装在吸嘴位置上。
高速吸头
(12
吸嘴
)
时
∗
请在吸嘴位置的第
5
号上设置量具。
通用吸头
(8
吸嘴
)
时
∗
请在吸嘴位置的第
3
号上设置量具。
多功能吸头时
∗
请在吸嘴位置的第
3
号上设置量具。

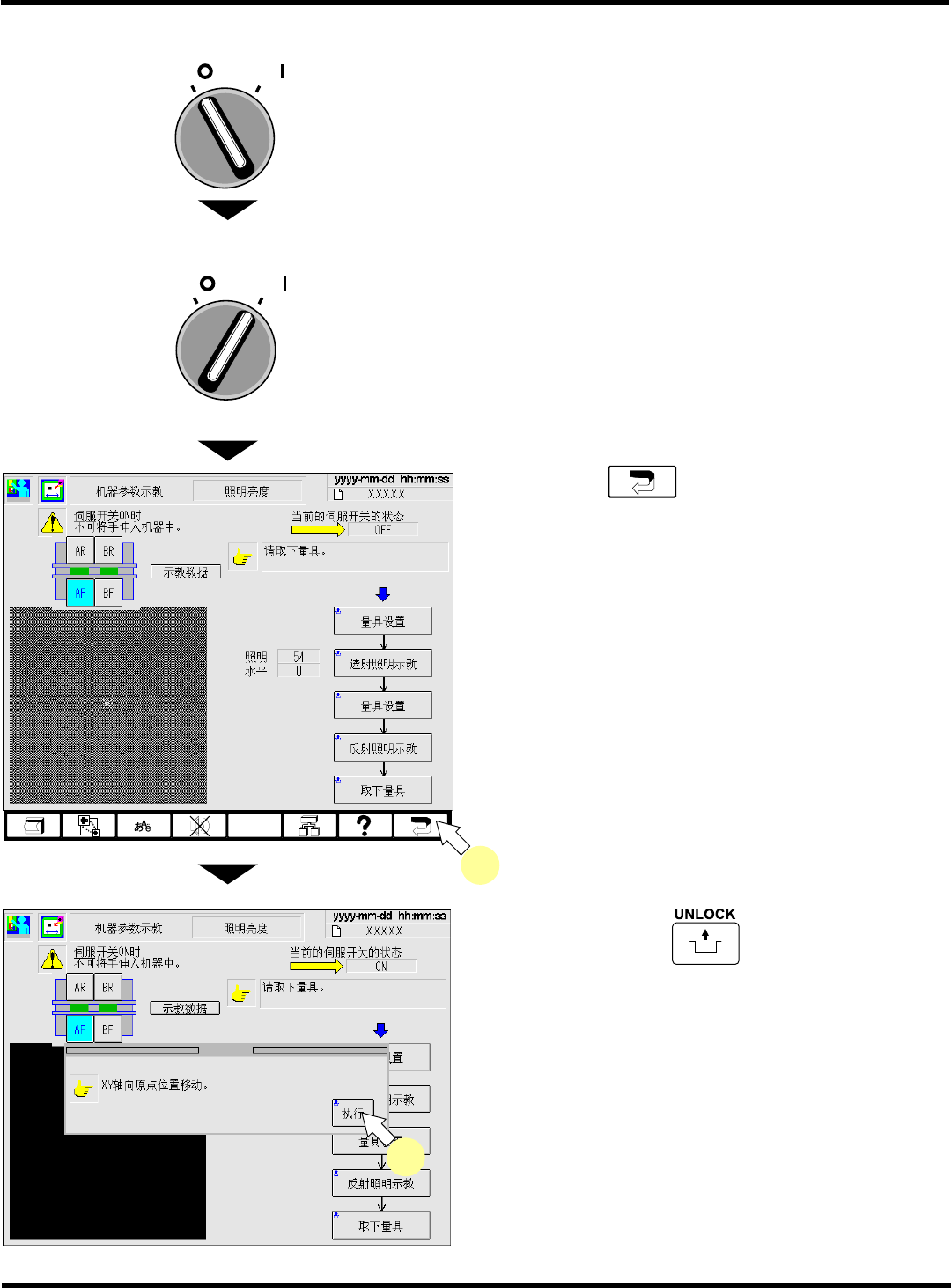

7.
关闭安全盖。
8.
将伺服开关置于
ON ( I )
。
9.
按操作面板上的
+
[
透射照明示
教
]
。
10.
按操作面板的
+
[
量具设置
]
。
下一页
EJM8A-C-MMC02-A03-01
4Z4C-461P
多功能吸头用
高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
共同用
EJM8A-Mp-0088
9
O
FF ( )
ON (
)
SERVO
EJM8A-Mp-0090
10
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-121
11.
将伺服开关置于
OFF (O)
。
12.
打开安全盖。
13.
在吸嘴位置上安装反射用的量具。
高速吸头
(12
吸嘴
)
时
∗
请在吸嘴位置的第
5
号上设置量具。
通用吸头
(8
吸嘴
)
时
∗
请在吸嘴位置的第
3
号上设置量具。
多功能吸头时
∗
请在吸嘴位置的第
3
号上设置量具。
14.
关闭安全盖。
15.
将伺服开关置于
ON ( I )
。
16.
按操作面板的
+
[
反射照明示
教
]
。
17.
按操作面板的
+
[
取下量具
]
。
下一页
EJM4A-082P
多功能吸头用
高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
共同用
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A03-01
EJM8A-Mp-0089
16
17
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-122
18.
将伺服开关置于
OFF (O)
。
19.
打开安全盖。
20.
卸下反射用的量具。
21.
关闭安全盖。
22.
将伺服开关置于
ON ( I )
。
•
重复进行步骤
2. ~ 22.
的操作，请对其它工作台
也要进行操作。
23.
按功能键
。
24.
按操作面板上的
+
[
执行
]
。
•
吸头将移动到原点位置。
EJM8A-Mp-0175
24
EJM8A-C-MMC02-A03-01
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM8A-Mp-0174
23
