CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2-1 24 6. 将负荷测定量具设置在实装工作台上。 ∗ 请将量具设置在基板止 动器的基准位 置上，然 后将电源线连接在整体 交换台车的任 何电源供 给部。 ∗ 安装量具时，根据基板 流动的前侧 / 后侧基准设 定，请推碰到轨道的基 准侧和止动器 上。 另外，请参考照片  配线，以免配线 与吸头干 涉。 7. 关闭安全盖。 8. 将伺服开关置于 ON ( I ) 。 …

100%1 / 498
CM602-L
维修手册
2.2
机器参数的示教步骤

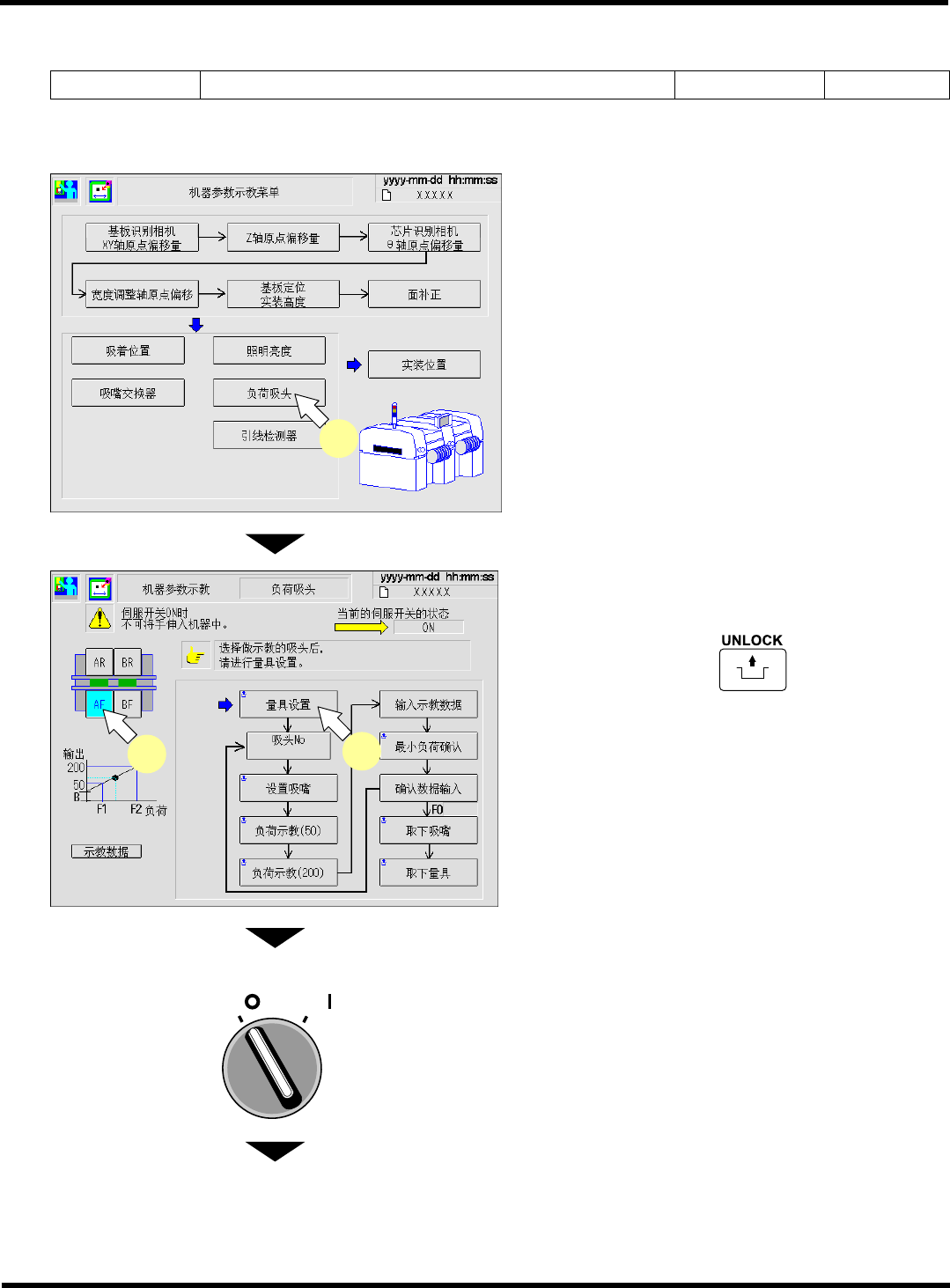

Page 2-123
2.2.10
负荷吸头
(
多功能吸头
)
使用工具
1003
号吸嘴、负荷测定量具
(
选购件
) (N610004084AA)
需要时间
15
分钟
前期准备
∗
请拆卸所有的支撑销。
1.
按
[
负荷吸头
]
。
•
传送带宽度将被设定为
80 mm
。
2.
选择要进行示教的工作台。
3.
按操作面板上的
+
[
量具设置
]
。
4.
将伺服开关置于
OFF (O)
。
5.
打开安全盖。
下一页
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A03-01
EJM4A-Mp-0039
1
EJM8A-Mp-0091
2
3
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-124
6.
将负荷测定量具设置在实装工作台上。
∗
请将量具设置在基板止动器的基准位置上，然
后将电源线连接在整体交换台车的任何电源供
给部。
∗
安装量具时，根据基板流动的前侧
/
后侧基准设
定，请推碰到轨道的基准侧和止动器上。
另外，请参考照片
配线，以免配线与吸头干
涉。
7.
关闭安全盖。
8.
将伺服开关置于
ON ( I )
。
下一页
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A03-01
EJM4A-042P
EJM4A-043P
轨道
(
基准侧
)
负荷测定量具
止动器
EJM4A-072P
电源供给部
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-125
9.
确认
‘
吸头
No’
的显示是否已变为示教吸头
的号码。
∗
要切换显示状态时，请击点
‘
吸头
No’
一直到显
示出想要的号码。
10.
按操作面板上的
+
[
设置吸嘴
]
。
11.
将伺服开关置于
OFF (O)
。
12.
打开安全盖。
13.
将
1003
号吸嘴安装到要示教的吸头上。
14.
关闭安全盖。
15.
将伺服开关置于
ON ( I )
。
16.
按操作面板上的
+
[
负荷示教
(50)]
。
•
吸嘴将下降。
下一页
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A03-01
EJM8A-Mp-0092
9
10
EJM8A-Mp-0093
16
