CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2-1 29 33. 关闭安全盖。 34. 将伺服开关置于 ON ( I ) 。 35. 按操作面板上的 + [ 取下量具 ] 。 36. 将伺服开关置于 OFF (O) 。 37. 打开安全盖。 38. 取下负荷测定量具。 下一页 O FF ( ) ON ( ) S E RVO OFF ( ) ON ( ) S E RVO EJM8A- C-MMC02-A 03-01 …
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-128

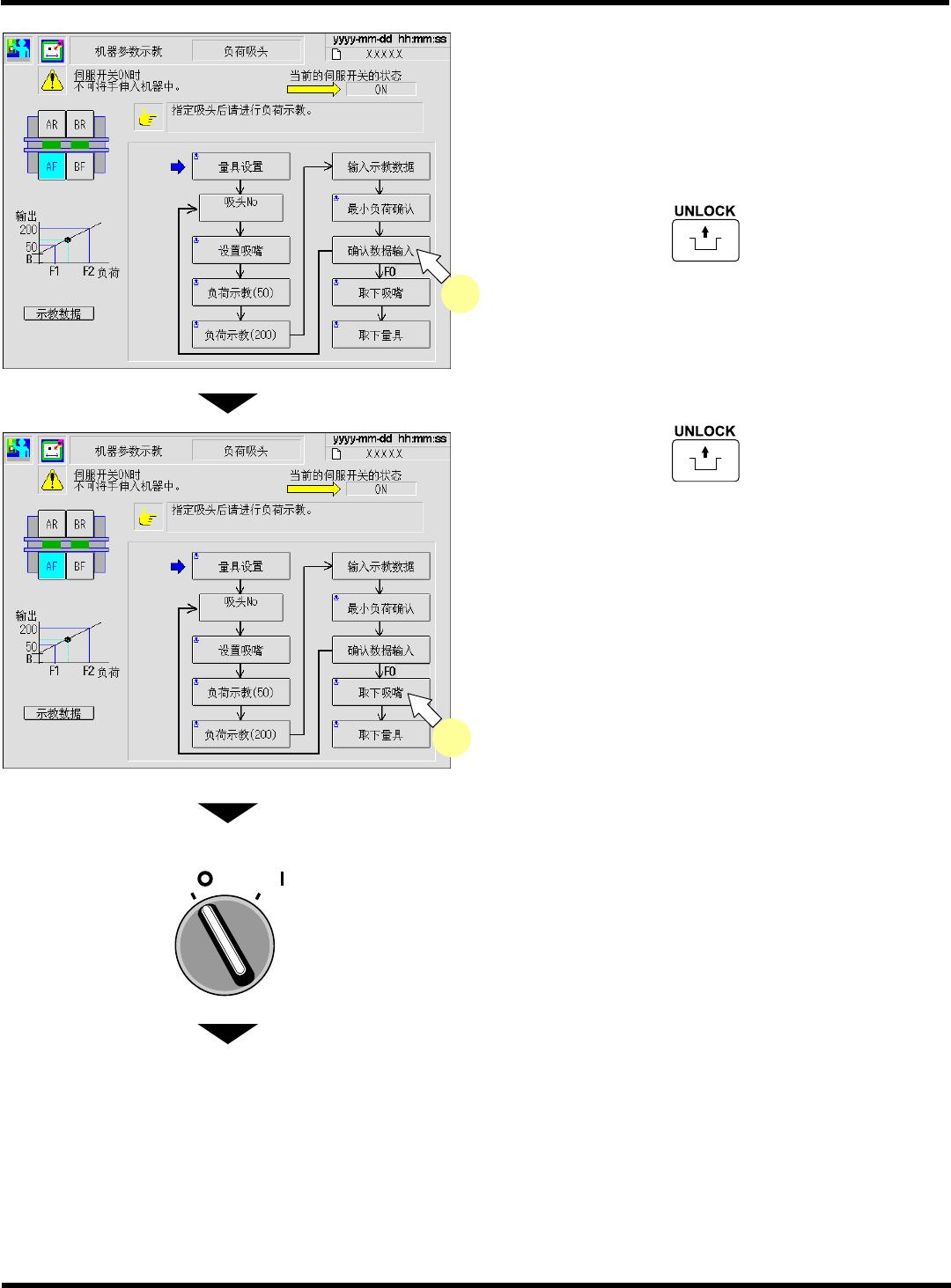

27.
按
[
确认数据输入
]
。
∗
请输入在步骤
26.
中所记录的值。
•
将显示是否要进行
F1
和
F2
值的再次计算之确
认信息。
28.
按操作面板上的
+
[
是
]
。
29.
按操作面板上的
+
[
取下吸嘴
]
。
∗
若要继续示教其他吸头，请重复步骤
9. ~ 28.
的操作。
30.
将伺服开关置于
OFF (O)
。
31.
打开安全盖。
32.
取下吸嘴。
下一页
OFF ( )
ON ( )
SERVO
EJM8A-Mp-0101
29
EJM8A-Mp-0100
27
EJM8A-C-MMC02-A03-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-129

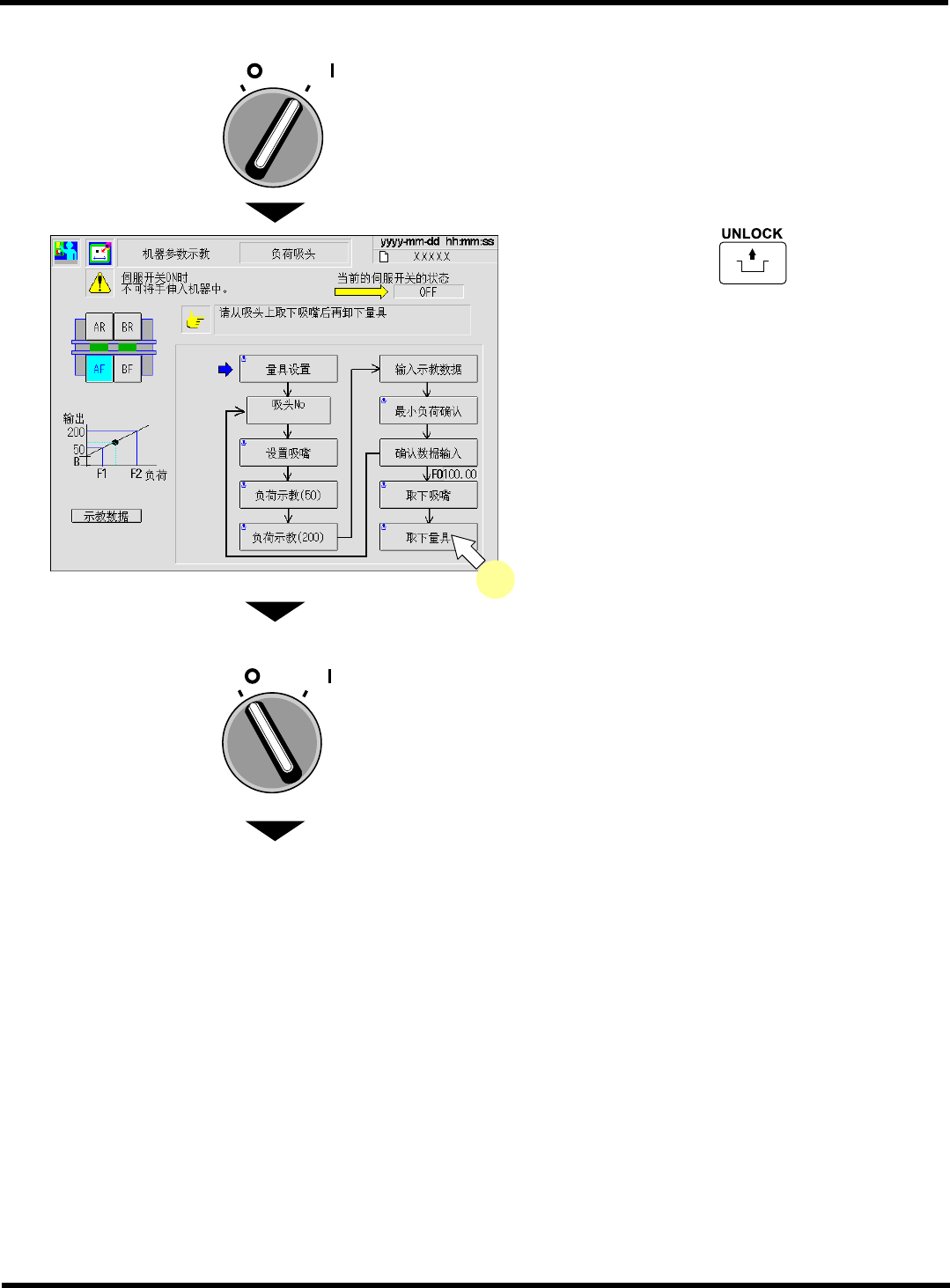

33.
关闭安全盖。
34.
将伺服开关置于
ON ( I )
。
35.
按操作面板上的
+
[
取下量具
]
。
36.
将伺服开关置于
OFF (O)
。
37.
打开安全盖。
38.
取下负荷测定量具。
下一页
O
FF ( )
ON (
)
SERVO
OFF ( )
ON ( )
SERVO
EJM8A-C-MMC02-A03-01
EJM8A-Mp-0102
35
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-130
39.
关闭安全盖。
40.
将伺服开关置于
ON ( I )
。
∗
重复步骤
2. ~ 39.
的操作，在其它工作台上也要
进行同样的操作。
41.
按功能键
。
42.
按操作面板上的
+
[
执行
]
。
•
吸头将移动到原点位置上。
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A03-01
EJM8A-Mp-0103
41
EJM8A-Mp-0104
42
