CM602-L 维修手册 39 EJK1A-013E 产品上的安全标牌 直接托盘供料器规 格 ( 选购件 ) 警告标牌 / 注意标牌 如下图所示，本机贴有 警告显示标牌 。请遵守标牌 的指示。 标牌脱落时，请参照 Parts Li st ( 元件一览表 ) 的标牌型号，向本 公司订购并将 其重新粘贴到 正确的位置。 直接托盘供料器规格时的警告标牌贴附位置 警告· 注意显示标牌仅 贴在连接与直 接托盘供料器 和 6 连供料器搭载部…
CM602-L
维修手册
38
EJM4A-140E
产品上的安全标牌
HUB
电源装置
(
选购件
)
警告标牌
如下图所示，本机器贴有警告显示标牌。请遵守标牌的指示。
标牌脱落时，请参照
Parts List (
元件一览表
)
的标牌型号，向本公司订购并将其重新粘贴到正确的位置。
HUB
电源装置警告显示标牌粘贴位置
EJM8A-C-XXC00-A04-00
CM602-L
维修手册
39
EJK1A-013E
产品上的安全标牌
直接托盘供料器规格
(
选购件
)
警告标牌
/
注意标牌
如下图所示，本机贴有警告显示标牌。请遵守标牌的指示。
标牌脱落时，请参照
Parts List (
元件一览表
)
的标牌型号，向本公司订购并将其重新粘贴到正确的位置。
直接托盘供料器规格时的警告标牌贴附位置
警告·注意显示标牌仅贴在连接与直接托盘供料器和
6
连供料器搭载部规格机器的使用工作站一侧。因此，
根据客户机器规格的不同，被贴附标牌的工作站也有所不同。
(
仅限于
CM602-L
的后面可以连接直接托盘供料器和
6
连供料器搭载部。
)
EJM8A-C-XXC00-A04-00
CM602-L
维修手册
40
关于安全开关
安全盖的安全开关
在本机器上进行的通常的自动生产，请在所有的安全盖关闭后进行。
要供给元件材料时，画面上会显示催促材料供给的信息，这时请根据供给的材料打开相应的安全盖进行
作业。
在自动生产中，如果错误地打开安全盖，本机会停止以确保作业者的安全。
(
“
安全注意事项
”)
伺服开关
在机种切换和保养检查中，操作者需要将手或身体的一部分伸入本机内时，为确保作业的安全，在操作
面板上设有伺服开关。将此伺服开关置于
OFF (O)
，则可使本机的所有驱动轴均停止。
开始生产
(
操作
)
时，请使前面
•
后面操作面板的伺服开关都置于
ON ( I )
。
(
操作手册
“1.2
操作面板
”)
关于钥匙的管理
每次进行维护时，都需要对钥匙进行管理。在各手册中，凡有「将电源开关置于
OFF (O)
的同时，应停
止空气供给」的说明时均需用钥匙。建议由受过培训的工程师根据客户的管理标准对钥匙进行管理。
电源开关
钥匙
4Z4C-824E

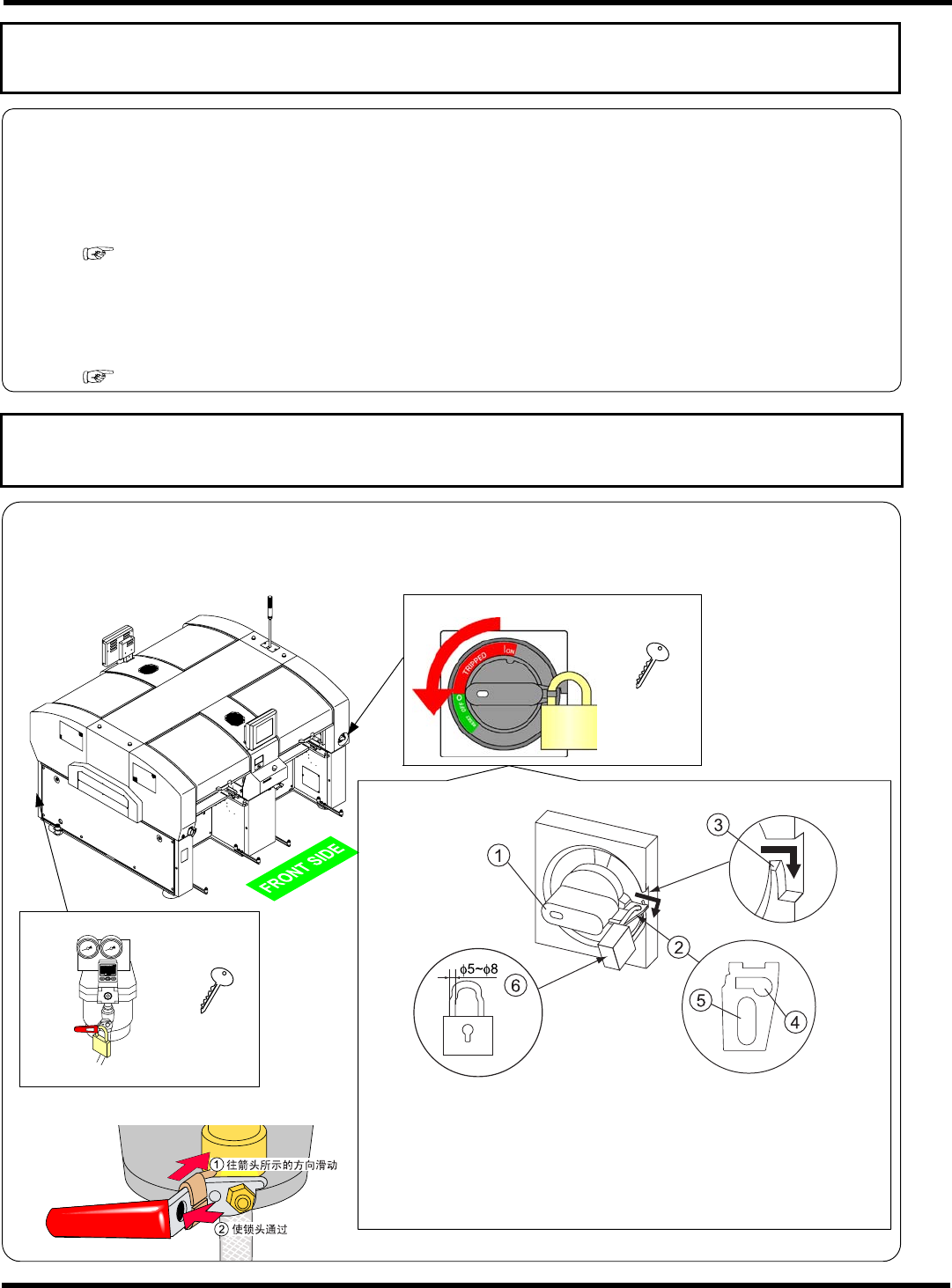

电源开关的上锁方法
EJM4A-AA01
主气阀
钥匙
EJM4A-132E
4Z4C-824E
4Z4C-027E
1
将电源开关的手柄
向
RESET
方向旋转的同时，向箭头所指的
方向拉出锁板
，挂在凸缘
上。
∗ 手柄仅在
OFF
处才能锁上。
2
将小铁锁
(
φ
5 ~
φ
8)
挂在锁板
的孔
上。
空气阀的上锁方法
∗ 请勿将小铁锁挂在锁板的孔
上。
