CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2-1 53 12. 按操作面板的 UNLOCK + [ 倍率 • 角度示 教 ] 。 • 将会显示 “ 倍率示教中 ...” 的信息。 ↓ • 将会显示 “ 角度示教中 ...” 的信息。 13. 按操作面板的 UNLOCK + [PSD 高度示 教 ] 。 • 将会显示 “PSD 高度示教中 ...” 的信息。 14. 按操作面板的 UNLOCK + [Z 示教 ] …
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-152

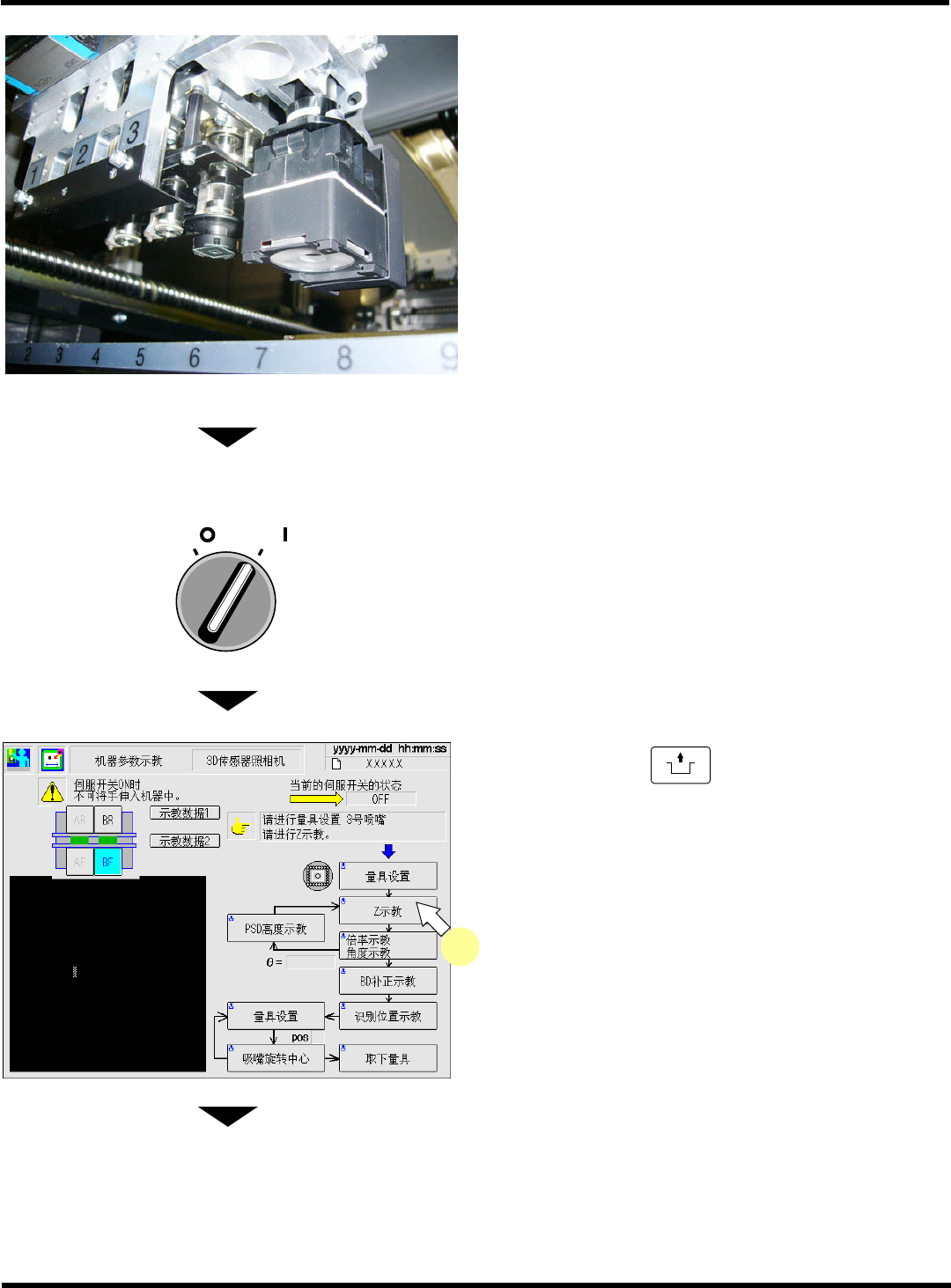

8.
在吸嘴位置
3
号上安装
3D
传感器示教量
具。
9.
关闭安全盖。
10.
将伺服开关置于
ON ( I )
。
11.
按操作面板的
UNLOCK
+
[Z
示教
]
。
•
将会显示
“Z
示教中
...”
的信息。
下一页
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A03-01
EJM6A-Mp-0162
11
EJM6A-478P
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-153
12.
按操作面板的
UNLOCK
+
[
倍率
•
角度示
教
]
。
•
将会显示
“
倍率示教中
...”
的信息。
↓
•
将会显示
“
角度示教中
...”
的信息。
13.
按操作面板的
UNLOCK
+
[PSD
高度示
教
]
。
•
将会显示
“PSD
高度示教中
...”
的信息。
14.
按操作面板的
UNLOCK
+
[Z
示教
]
。
•
将会显示
“Z
示教中
...”
的信息。
下一页
EJM8A-C-MMC02-A03-01
EJM6A-Mp-0164
13
EJM6A-Mp-0163
12
EJM6A-Mp-0165
14
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-154
15.
按操作面板的
UNLOCK
+
[
倍率
•
角度示
教
]
。
•
将会显示
“
倍率示教中
...”
的信息。
↓
•
将会显示
“
角度示教中
...”
的信息。
16.
按操作面板的
UNLOCK
+
[BD
补正示教
]
。
•
将会显示
“BD
补正示教中
...”
的信息。
17.
按操作面板的
UNLOCK
+
[
识别位置示教
]
。
•
将会显示
“
识别位置示教中
...”
的信息。
↓
•
将会显示
“
吸嘴旋转中心示教中
...”
的信息。
下一页
EJM8A-C-MMC02-A03-01
EJM6A-Mp-0166
16
EJM6A-Mp-0163
15
EJM6A-Mp-0167
17
