CM602-L
维修手册
41
关于维修作业时使用的注意单
在进行维修作业之前，请在操作面板上或在操作面板附近的容易看到的地方上贴好附属的注意单
(
下图
)
，
确保安全。
尤其当两个人以上一起进行维修作业时，为了确保安全请务必使用此注意单的同时，并互相说一声之后
再进行作业。
此注意单使用吸铁石。不要将其使用和保管在有磁气的媒介或者易受到磁气影响的物件附近。
EJM8A-C-XXC00-A04-00
CM602-L
维修手册
42
关于按紧急停止按钮也不停止的电机

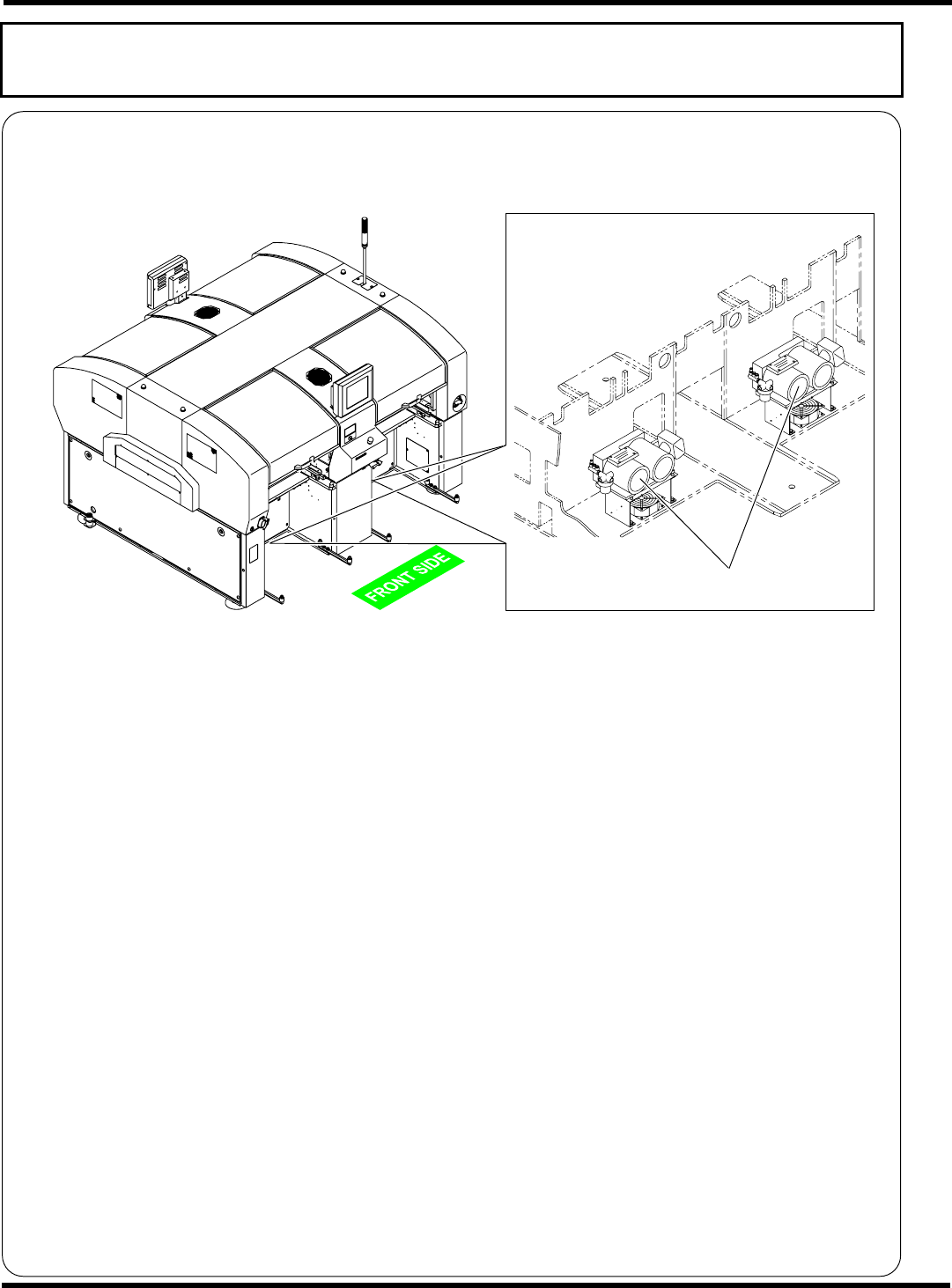

真空泵用电机即使按下紧急停止按钮也不停止。这是为了防止吸着部品的落下。
真空泵用电机
按紧急停止按钮，将会停止其他下列电机。
1. XY
轴电机
2. Z
θ
轴电机
3.
传送带电机
4.
宽度调整电机
EJM4A-AA01
4Y3C-X0452AAA
EJM8A-C-XXC00-A04-00
CM602-L
维修手册
43
关于直线马达的使用
CM602-L 的 X 轴及 Y 轴是通过直线马达来驱动的。
由于直线马达使用非常强力的永久磁石，若使用错误，即使电源处于
OFF (O)
状态，也将导致极度危险。
如进行维修作业等，在安全盖内进行作业之际，请务必遵守下述事项。
1.
安装心脏起搏器的人员，请勿在安全盖内进行作业。
2.
在进行作业时，请勿戴手表、穿孔耳环、项链等金属物品。
3.
由于直线马达的转子将成为高温
(
在
25
°
C
环境下成为
80
°
C
，在
35
°
C
环境下成为
90
°
C)
，请注意烫伤。
运转停止后降低到室温，在某些场合需要花费
3
个小时以上。
4.
请勿使铁等磁性体
(
工具、治具、螺栓等
)
靠近离直线马达
40 mm
以内的地方。
有些磁性体，因其形状而无法脱离。
小型芯片元件等，能用手除去。
(
永磁石部可赤手接触。
)
5.
请勿使手表、行动电话、磁气卡等靠近离直线马达
40 mm
以内的地方。
是造成这些机器故障的原因。
磁气卡等是造成数据被损坏的原因。
6.
请勿拆开直线马达。
由于定子
(
磁石
)
的吸着力极强，若拆开，则将非常危险。
EJM8A-C-XXC00-A04-00
EJM4A-120E
EJM4A-119E

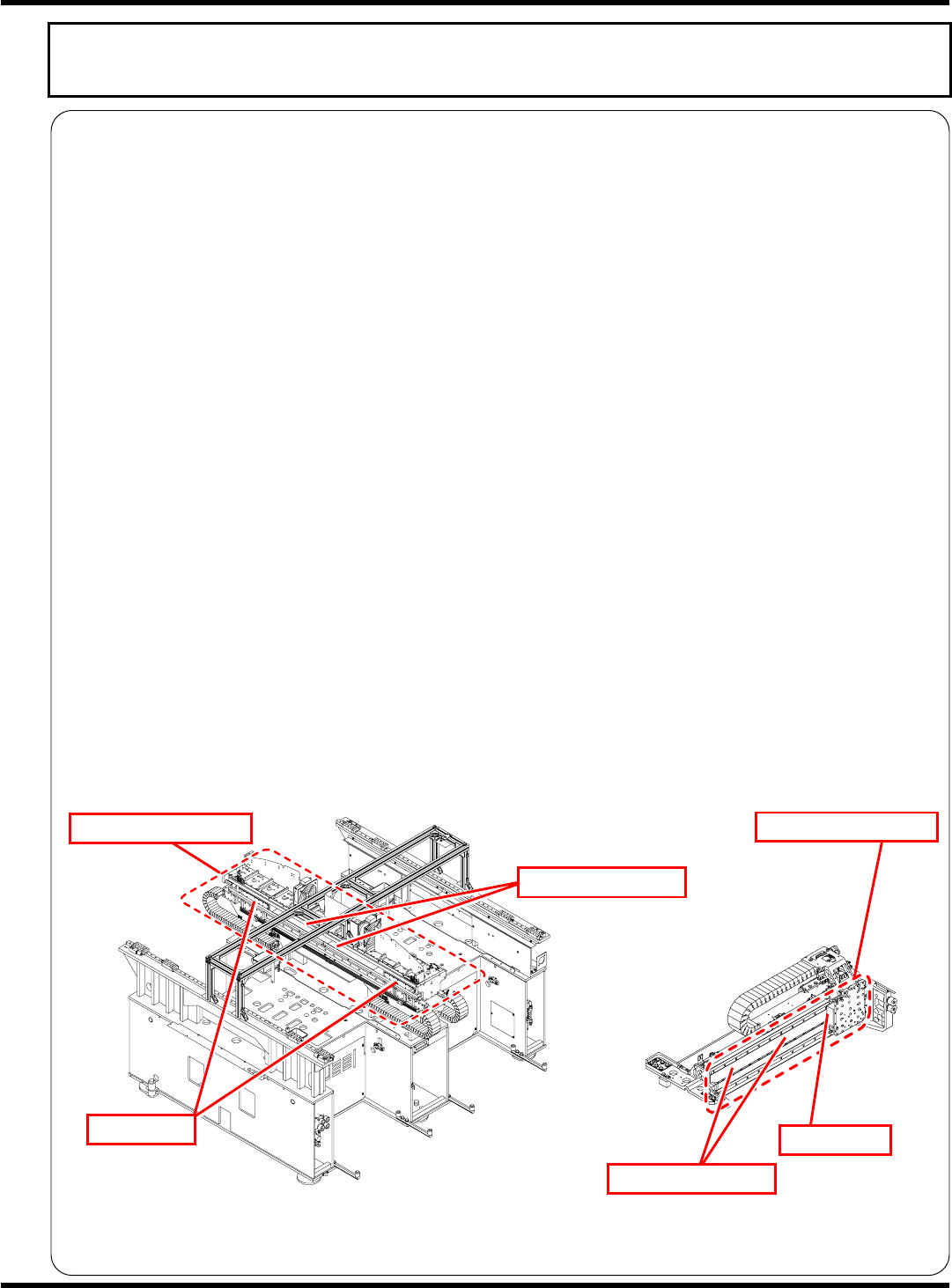

Y 轴直线马达
X 轴直线马达
Y 轴定子
(
磁石
)
Y 轴转子
X 轴定子
(
磁石
)
X 轴转子
