CM602-L 维修手册 3.3 负荷配置图 Pa ge 3-55 3. 3.3 负荷配置图 通知 关于负荷配置的正确位置，请参照主体上粘贴的标签。 3.3.1 共用 A) 标准 主体部分 ( 前 ) 主体部分 ( 后 ) 主体部分 EJM8A- C-MMC03-A 02-01 EJM4A-40 6E EJM4A -405E EJM4A-40 3E
CM602-L
维修手册
3.2
检查和对策
Page 3-54
4.
确认吸嘴、供料器等是否有问题。
∗
看对象芯片的信息，确认该当吸嘴和供料器等
是否有异常。
如果吸嘴即将堵塞时，请清扫。

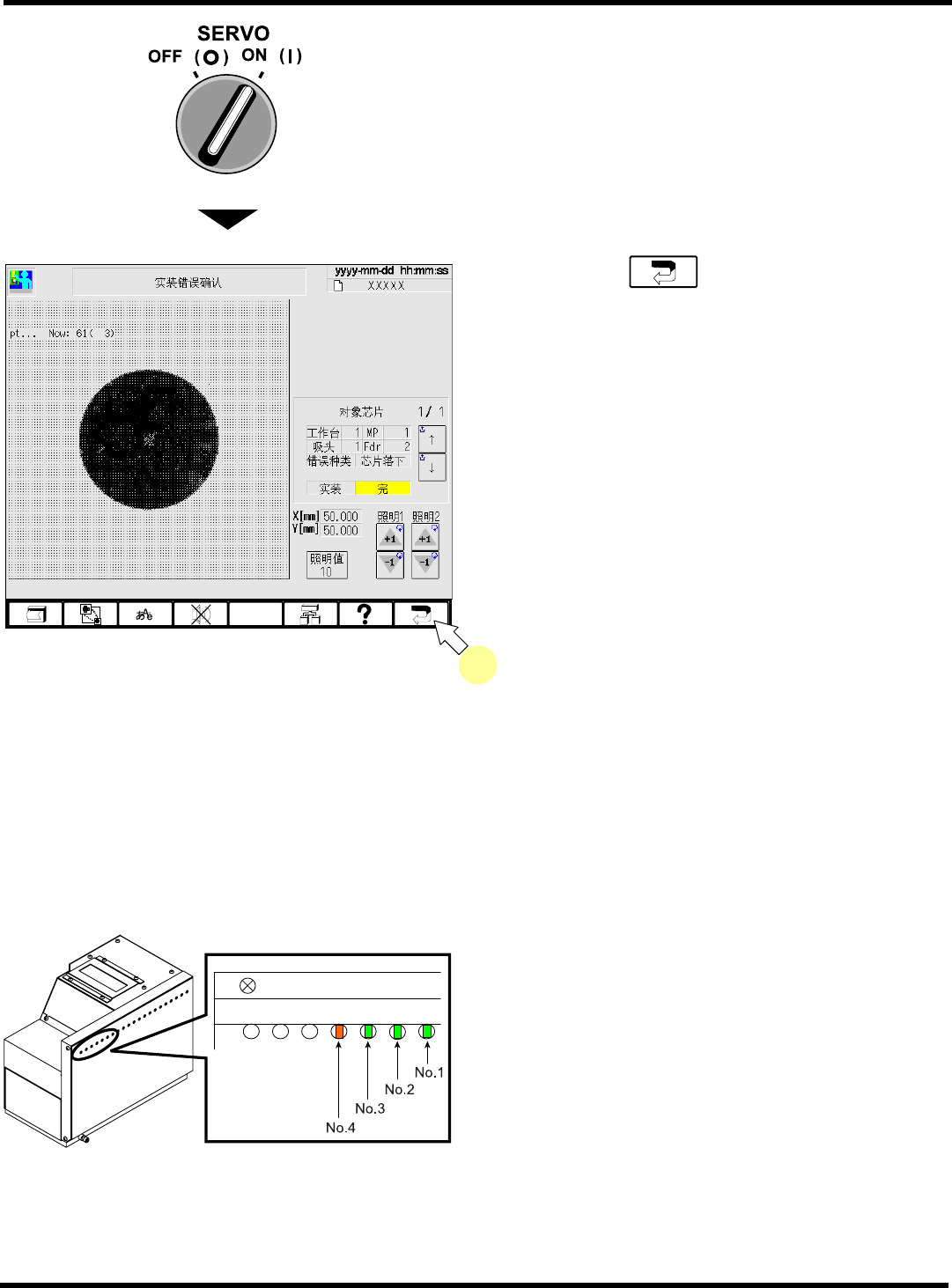

5.
将伺服开关置于
ON ( I )
。
6.
按功能键的
。
•
返回到主菜单画面。
3.2.9 3D
传感器异常
请卸下整体交换台车，并确认
3D
传感器的
LED
。
∗
3D
传感器的
LED
不进行下列动作时，则表示
3D
传感器可能发生了故障，请及时与本公司联系。
∗
直接托盘供料器
(DT50S-20)
的连接工作台上装有
3D
传感器时，卸下直接托盘供料器，并确认
3D
传感器的
LED
。
供给电源时
:
No.4
的
ERR
灯
(
橘色
)
亮灯。
原点复归时
:
No.4
的
ERR
灯
(
橘色
)
熄灭。
No.1
的通信灯
(
绿
)
一旦亮起后，
再熄灭。
No.2
的多边旋转灯
(
绿色
)
亮灯后，
完成
3D
传感器的初始化。
识别部品时
:
No.2
的多边旋转灯
(
绿色
)
亮灯。
识别扫描时
:
No.3
的激光
ON
灯
(
绿
)
亮灯。
EJM4A-Rec-0003
6
EJM8A-C-MMC03-A01-00
E53C-009E
CM602-L
维修手册
3.3
负荷配置图
Page 3-55
3.
3.3
负荷配置图
通知
关于负荷配置的正确位置，请参照主体上粘贴的标签。
3.3.1
共用
A)
标准
主体部分
(
前
)
主体部分
(
后
)
主体部分
EJM8A-C-MMC03-A02-01
EJM4A-406E
EJM4A-405E
EJM4A-403E
CM602-L
维修手册

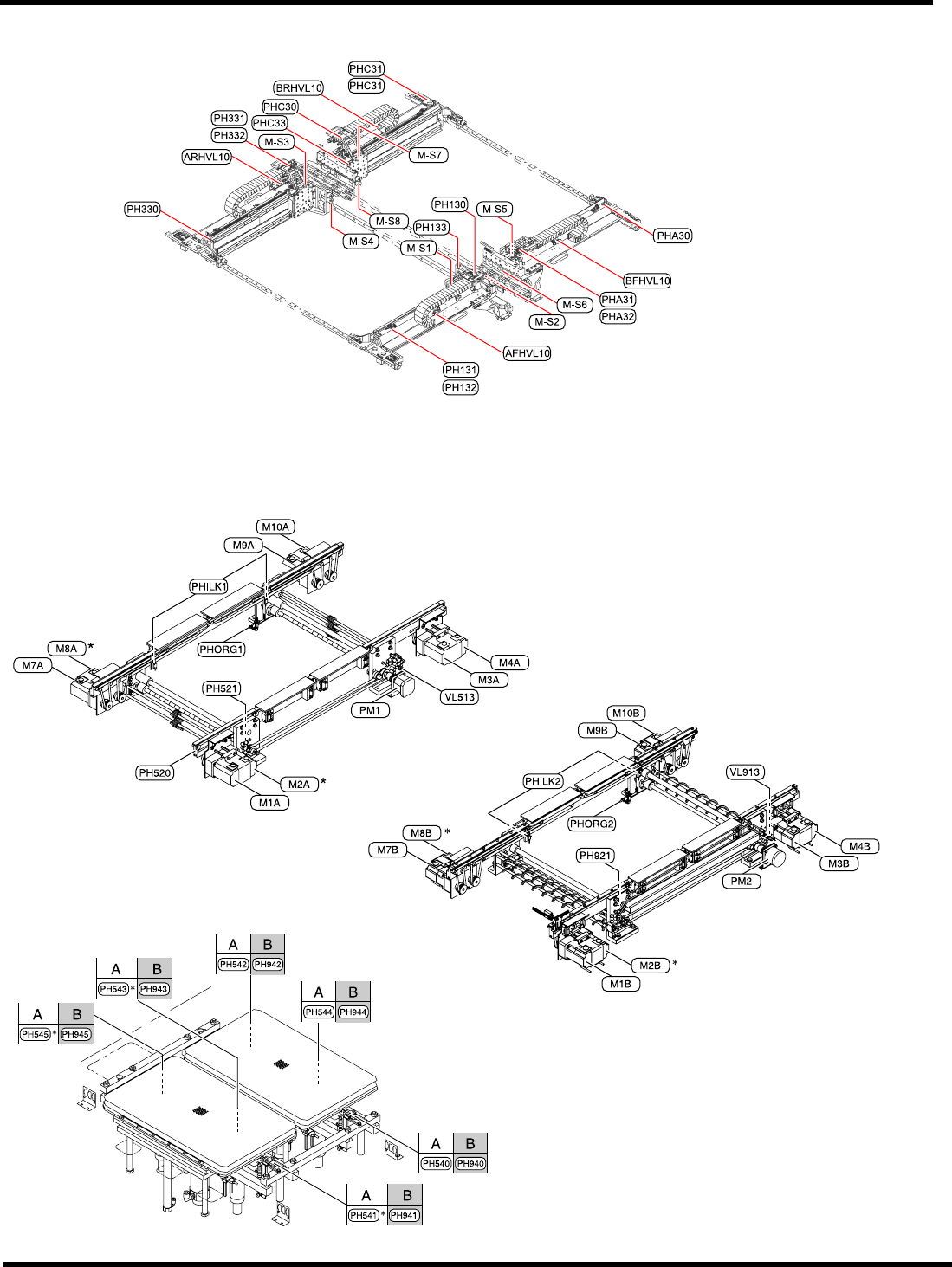

3.3
负荷配置图
Page 3-56
4Z4C-412E
4Z4C-411E
4Z4C-413E
XY
装置
基板传送带
L
基板传送带
R
基板支座
EJM8A-C-MMC03-A02-01
EJM4A-404E
