CM602-L 维修手册 1.1 维护的概要 Pa ge 1-29 1.1.7 构成装置的更新 ( 各插件板系统的版本升级 ) 1. 在机器维护的菜单画面上， 按 [ 构成装置更 新 ] 。 2. 选择安装内容。 3. 选择要更新的软件之供给源。 • 仅在选择 [ 环状负荷 I/O] 、 [ 供料器 ] 时， 可以选择 [ 设备内 ] 。 ∗ 当要使用本公司所提供 的版本升级软 盘时，选 择 [FD] 后，请将其放在软 驱里。 4. 按…
CM602-L
维修手册
1.1
维护的概要
Page 1-28

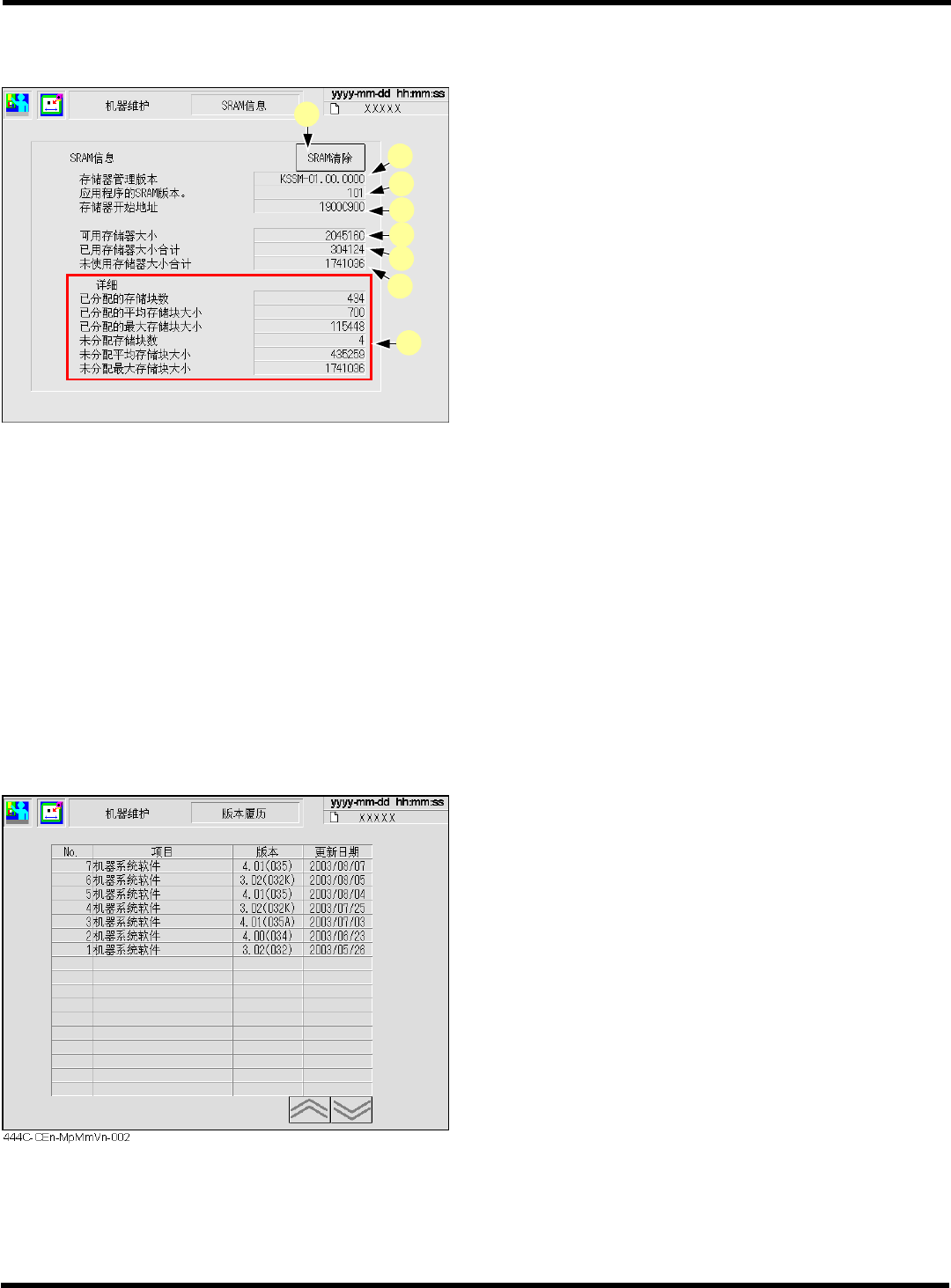

SRAM
信息
存储器使用状况被显示出来。
a. ‘
存储器管理版本
’
存储器管理系统的版本将被显示出来。
b. ‘
应用程序
SRAM
版本
’
应用程序上管理的版本将被显示出来。
c. ‘
存储器开始地址
’
可使用的存储器开头地址将被显示出来。
d. ‘
可用存储器大小
’
可使用的存储器容量将被显示出来。
e. ‘
已用存储器大小合计
’
現在正在使用的存储器容量的合计值将被显示
出来。
f. ‘
未使用存储器大小合计
’
未使用部分的存储器容量的合计值将被显示出
来。
g. ‘
详细项目
’
显示维护用的存储器使用状态详细内容。
h. [SRAM
清除
]
版本履历
机器系统软件、识别系统软件的升级履历将被显示出来。
项目栏上将显示出机器系统软件或识别系统软件的信息。将会按日期的新旧顺序把每个升级版本的
日期和版本号显示出来。
EJM8A-C-MMC01-A01-00
EJM4A-Mp-0005
a
f
e
b
c
d
g
h
CM602-L
维修手册
1.1
维护的概要
Page 1-29

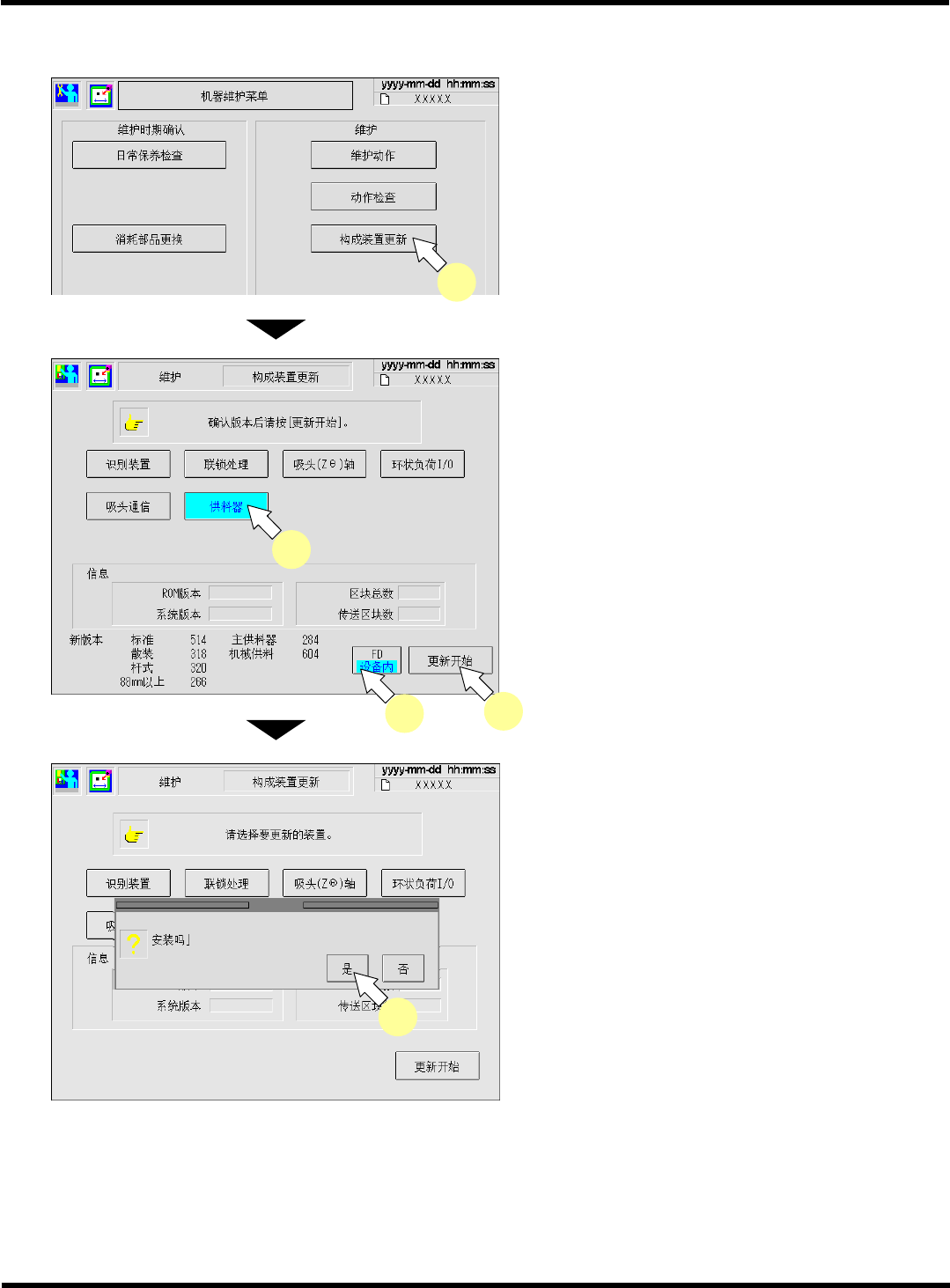

1.1.7
构成装置的更新
(
各插件板系统的版本升级
)
1.
在机器维护的菜单画面上，按
[
构成装置更
新
]
。
2.
选择安装内容。
3.
选择要更新的软件之供给源。
•
仅在选择
[
环状负荷
I/O]
、
[
供料器
]
时，可以选择
[
设备内
]
。
∗
当要使用本公司所提供的版本升级软盘时，选
择
[FD]
后，请将其放在软驱里。
4.
按
[
更新开始
]
。
5.
按
[
是
]
。
•
开始更新。
•
更新顺利结束后，表示更新正常结束的信息将
被显示。
∗
安装顺利结束后，重新启动的信息将被显示。
请重新接通本机的电源。
EJM8A-C-MMC01-A01-00
EJM8
A
-M
p
-Menu-0004
1
EJM4A-Mp-0080
5
EJM8A-Mp-0172
2
4
3
CM602-L
维修手册
1.2
检查时经常进行的作业
Page 1-30
1.
1.2
检查时经常进行的作业
在此对检查时进行频度较高的作业进行了说明。
请在进行检查前或作业时参照。
1.2.1
润滑脂筒的安装和使用方法
在此对本机器附属的润滑脂枪润滑脂筒的安装、润滑脂的补给方法以及注油作业的注意事项进行了
说明。

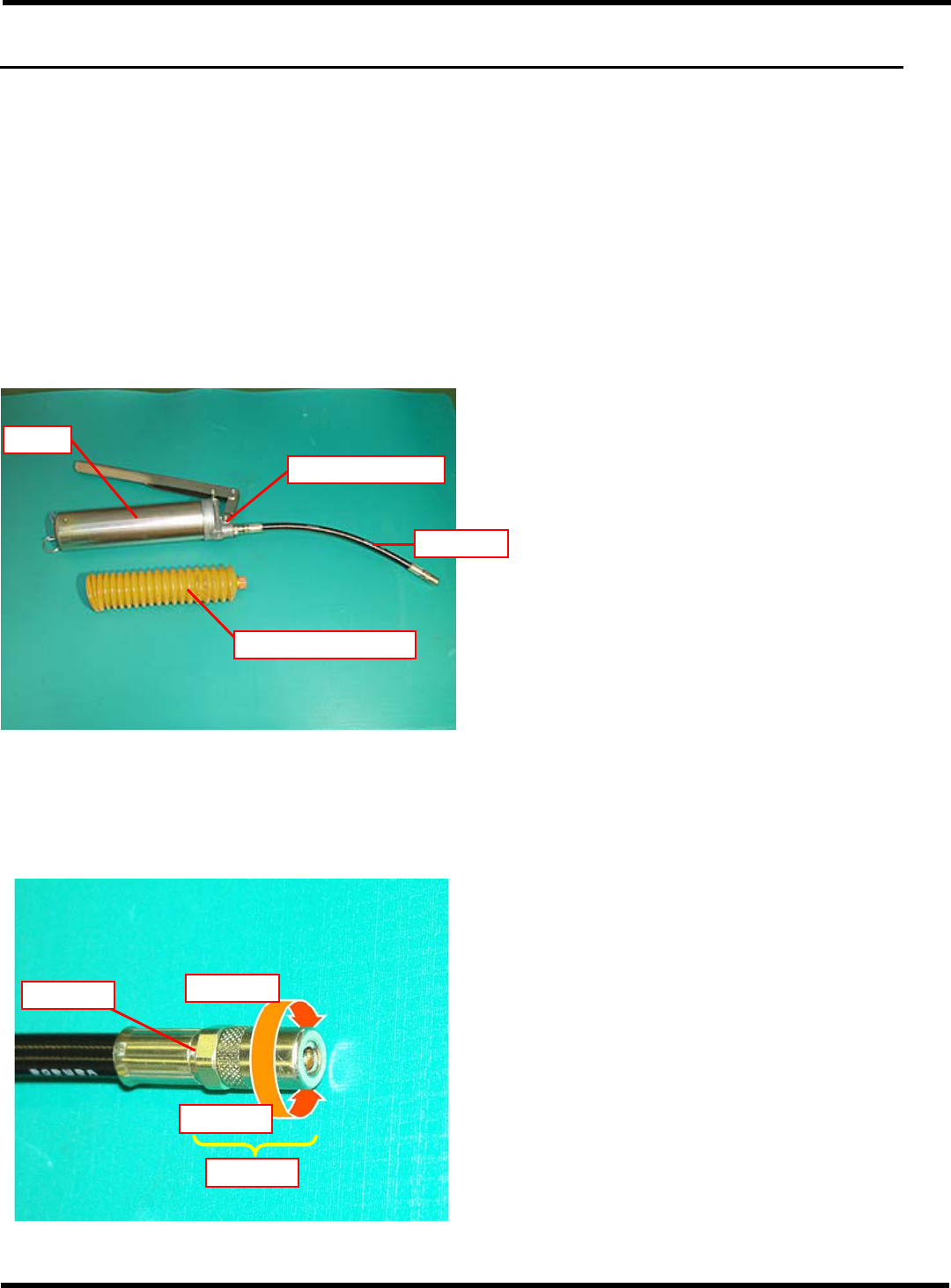

润滑脂枪的结构
润滑脂枪由以下四部分组成。
使用前，将喷嘴安装到主体上时要固定牢靠。
KH-35 manufactured by Yamada
Corporation
•
每一次压出大约排出
0.9 cm
3
的润滑脂。
润滑脂枪的调整方法
如果润滑脂枪的喷嘴前端的夹具太紧，可以用以下方法进行调整。
1.
用扳手固定六边形部位。
2.
用钳子等转动前端。
EJM8A-C-MMC01-A02-00
4Z4C-508P
喷嘴
润滑脂枪主体
油筒
润滑脂筒
(400
g
)
EJM4A-061P
六边形部位
前端
拧紧
放松
