CM602-L 维修手册 1.2 检查时经常进行的 作业 Pa ge 1-39 9. 确认定位销的周围是否有芯片等异物。 ∗ 有异物时要清除干净。 10. 把整体交换台车推进去。 11. 按动操作面板上的 + [ 供料器基 座下降 ] 。 12. 将供料器工作台的盖关闭， 再关闭安全盖。 EJM8A- C-MMC01- A02-0 0 EJM8A -Pc-0034 11 EJM4A -052P 4Z4C-481P 4Z4C-482P 定…
CM602-L
维修手册
1.2
检查时经常进行的作业
Page 1-38

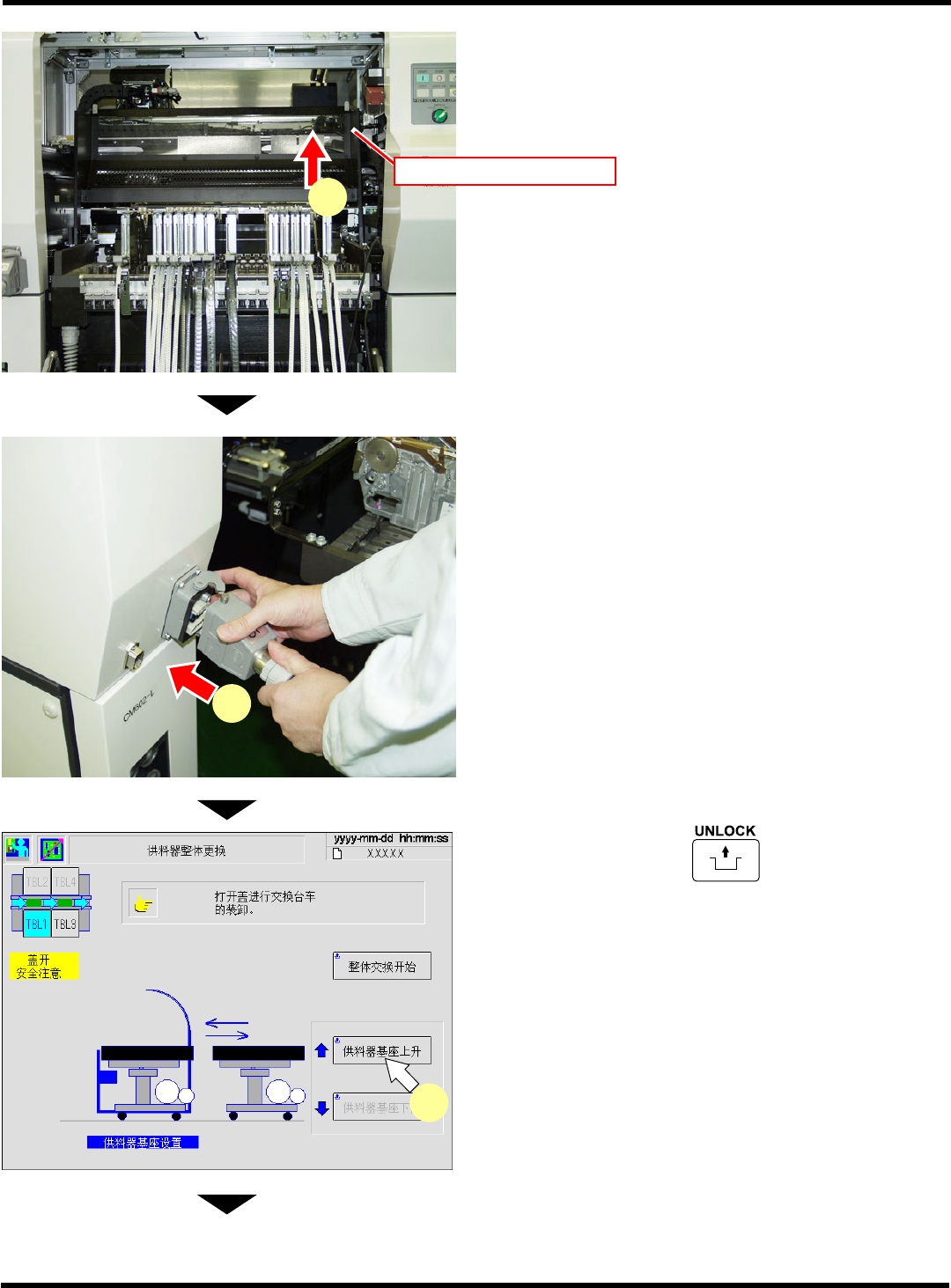

5.
打开安全盖。
6.
打开供料器工作台盖。
7.
接上连接器并锁定。
8.
按动操作面板上的
+
[
供料器基
座上升
]
。
下一页
EJM8A-C-MMC01-A02-00
EJM8A-Pc-0033
8
EJM4A-058P
6
供料器工作台盖
EJM4A-056P
7
CM602-L
维修手册
1.2
检查时经常进行的作业
Page 1-39

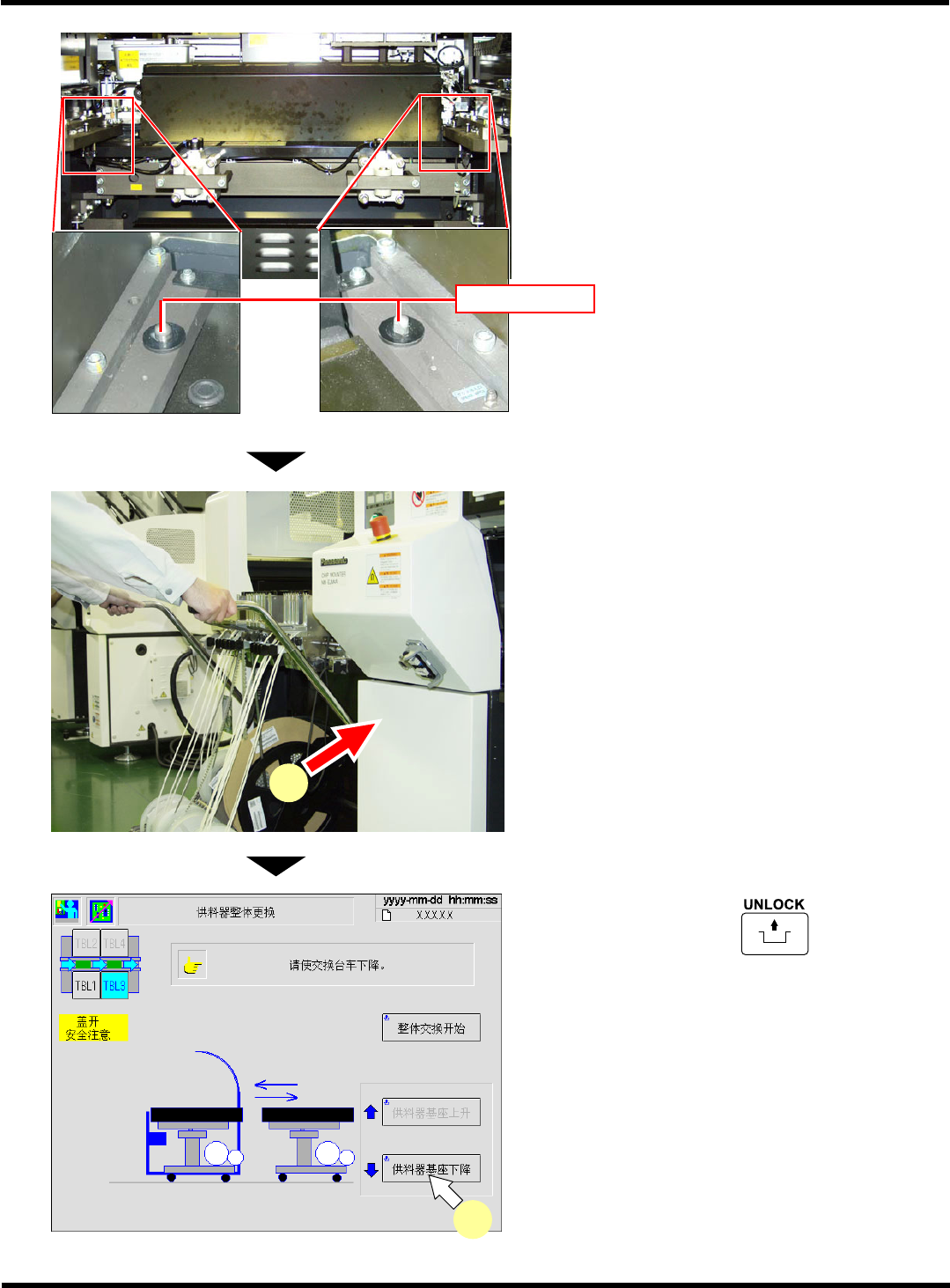

9.
确认定位销的周围是否有芯片等异物。
∗
有异物时要清除干净。
10.
把整体交换台车推进去。
11.
按动操作面板上的
+
[
供料器基
座下降
]
。
12.
将供料器工作台的盖关闭，再关闭安全盖。
EJM8A-C-MMC01-A02-00
EJM8A-Pc-0034
11
EJM4A-052P
4Z4C-481P
4Z4C-482P
定位销
EJM4A-057P
10
CM602-L
维修手册
1.2
检查时经常进行的作业
Page 1-40
1.2.3
供料器工作台上升治具
(
选购件
)
的使用方法
使用该治具之后，即使在因某种原因无法向机器供电的状态下，也可以对整体交换台车进行拆卸、
安装。
整体交换台车拆卸步骤
1.
把治具的空气软管一端的耦合器连接到气
压源。
2.
打开安全盖。
3.
打开供料器工作台的盖。
4.
把整体交换台车的连接器从主体上卸下。
5.
确认治具的柄阀旋钮位于
“
整体交换下降
”
一侧。
∗
当旋钮处于
“
整体交换上升
”
一侧时，请将其旋转
至
“
整体交换下降
”
一侧。
6.
把卸下的连接器接到治具连接器的连接部
位的位置上。

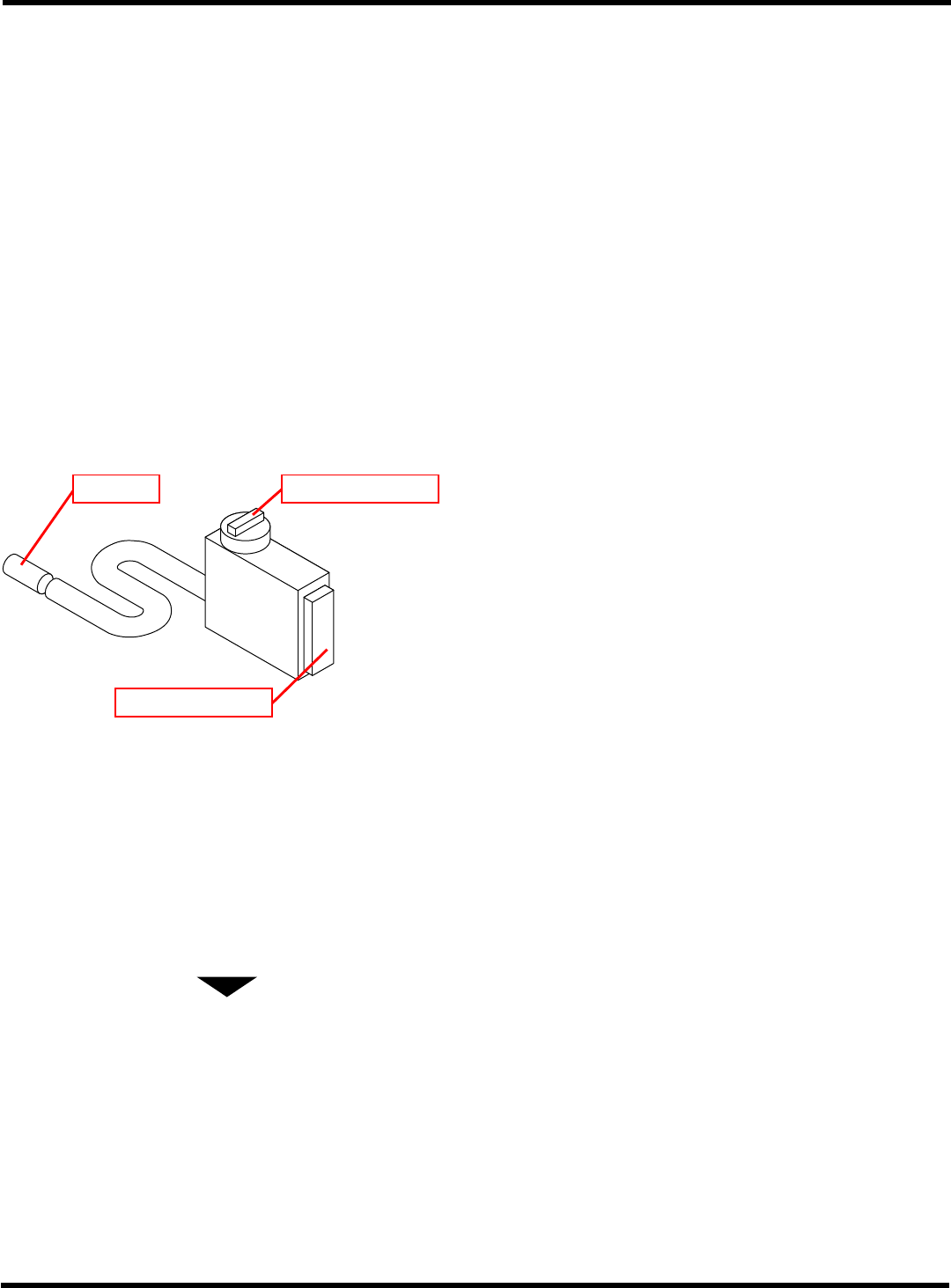

供料器工作台上升治具
7.
把柄阀旋钮旋转至
“
整体交换上升
”
一侧。
8.
把整体交换台车从机器上拉出。
9.
把柄阀旋钮旋转至
“
整体交换下降
”
一侧。
下一页
EJM8A-C-MMC01-A02-00
4Z4C-432E
耦合器
柄阀旋钮
连接器的连接部位
