3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3 3.3 치수 및 무게 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 104 3.3 .4 컴포넌트 트롤리 조정 거리 3 3 그림 3.3 - 3 장비에서 컴포넌트 트롤리의 조 정 거리 장비의 컴포넌트 트롤리 조 정 거리 R 은 다음과 같습니다 . – 위치 1, 3 및 4 손잡이를 아래로 접은 경우 750 mm 손잡이를 …
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.3 치수 및 무게
103
3.3.3 보호 덮개를 위로 접었을 때의 높이
3

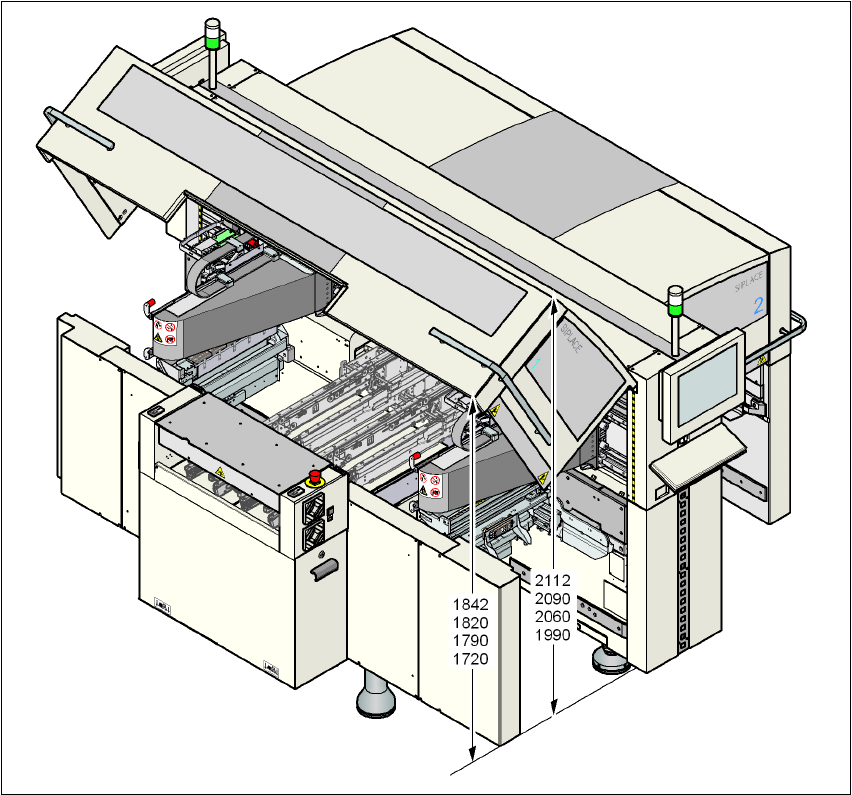

그림 3.3 - 2 보호 덮개를 위로 접었을 때의 높이
-
mm 단위 치수
3
3
3
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.3 치수 및 무게 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
104
3.3.4 컴포넌트 트롤리 조정 거리
3
3

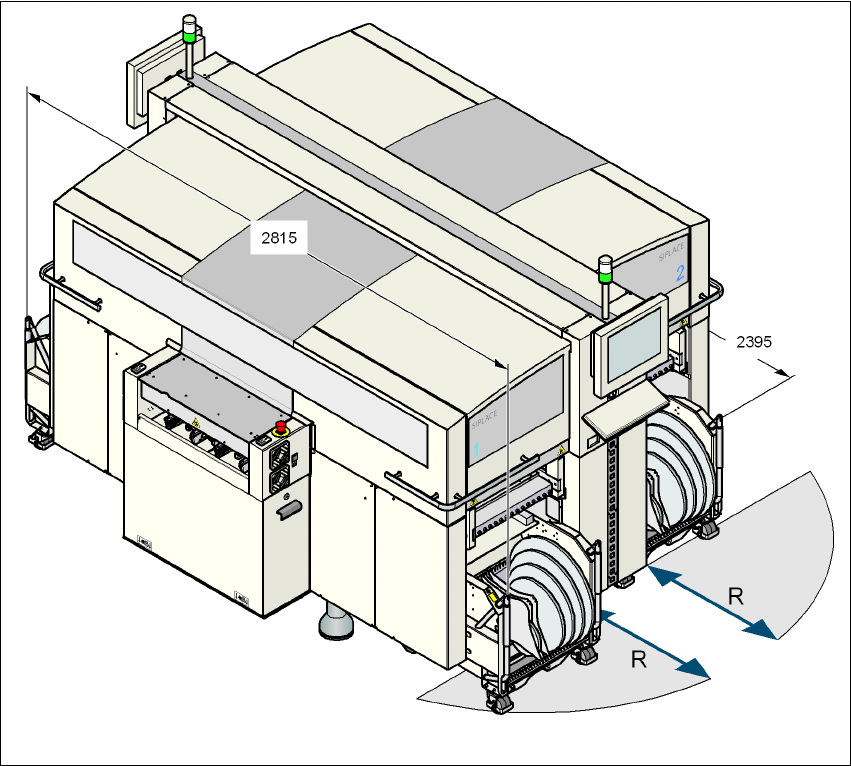

그림 3.3 - 3 장비에서 컴포넌트 트롤리의 조정 거리
장비의 컴포넌트 트롤리 조정 거리 R 은 다음과 같습니다 .
– 위치 1, 3 및 4
손잡이를 아래로 접은 경우 750 mm
손잡이를 위로 접은 경우 1050 mm
– 위치 2
손잡이를 아래로 접은 경우 600 mm
손잡이를 위로 접은 경우 900 mm
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.3 치수 및 무게
105
3.3.5 무게 중심
3
3
3
그림 3.3 - 4 장비의 무게 중심 (mm 단위 )
3
X 좌표 0 mm
Y 좌표 0 mm
Z 좌표 120mm 높이
이 무게 중심 좌표는 PCB 컨베이어 높이가 830 mm 인 실장 시스템에 해당됩니다 .
