사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.8 비전 시스템
133
3.8 비전 시스템
3.8.1 구조
컴포넌트 카메라는 각 Collect&Place 헤드에 통합됩니다 (108 페이지에 있는 그림 3.5 - 2 및 112
페이지에 있는 그림 3.5 - 4 참조 ). TwinHead 용 유형 33(55x45) 고정식 디지털 P&P 컴포넌트
비전 카메라는 장비 프레임에 영구적으로 장착되어 있습니다 .
컴포넌트 비전 모듈은 다음 사항을 확인하는 데 사용합니다 .
– 노즐에서 컴포넌트의 정확한 위치
– 패키지 폼의 외형
PCB 비전 모듈은 PCB 상의 피듀셜을 사용하여 다음 사항을 확인합니다 .
– PCB 위치
– 회전 각
– PCB 비틀림
PCB 카메라는 갠트리 아래에 장착되어 있습니다 . 이 카메라는 피더 모듈에 있는 피듀셜을 이용
하여 컴포넌트의 정확한 픽업 위치를 파악하는데 , 이러한 정확한 픽업 위치는 소형 컴포넌트의
경우 특히 중요합니다 .
경고
헤드 충돌 위험 3
실장 헤드를 TwinHead 에서 Collect&Place 헤드로 바꾸면 TwinHead 의 컴포넌트 비전 카메라
( 고정식 , P&P, 유형 33(55 x 45) 및 유형 25(16 x 16)) 를 떼어내야 합니다 . 그렇지 않으면
Collect&Place 헤드가 이 카메라 케이스와 충돌하게 됩니다 .
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.8 비전 시스템 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
134
3.8.2 고정식 카메라의 조립 위치 - IC 및 FC 카메라
3

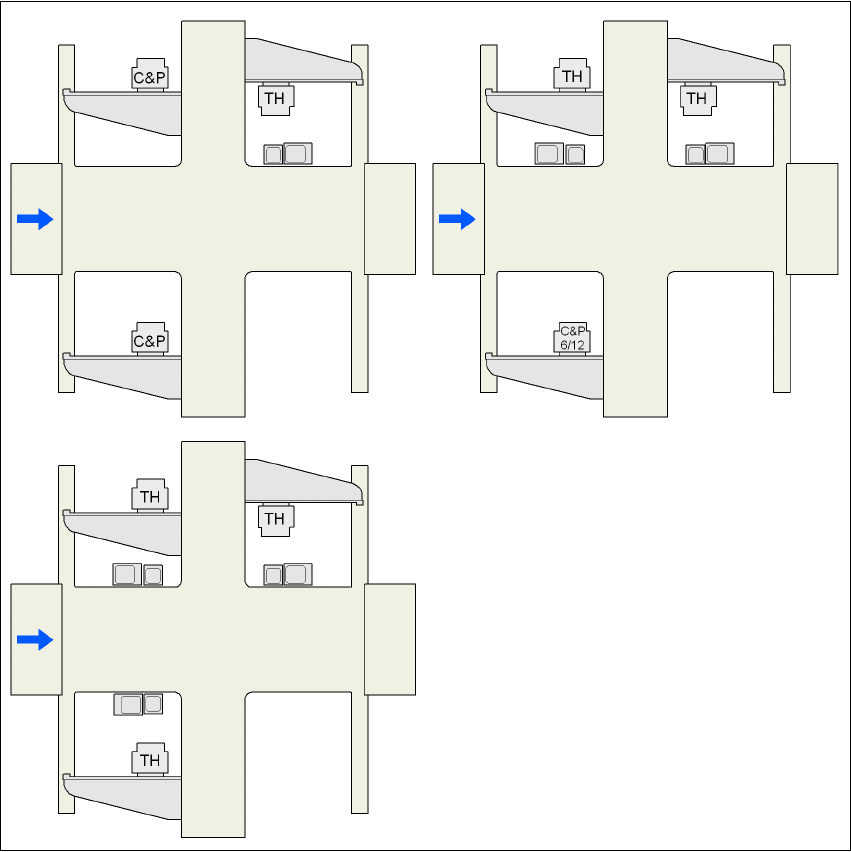

그림 3.8 - 1 장비의 IC 및 FC 카메라
C&P C&P12 또는 C&P6
C&P6/12 6- 세그먼트 Collect & Place 헤드 또는 12- 세그먼트 Collect & Place 헤드
TH TwinHead
25 FC 카메라 , 유형 25
33 IC 카메라 , 유형 33
G1, G3, G4 갠트리 1, 갠트리 3, 갠트리 4
33 또는 25
25 및 33
25 및 33 33 및 25 25 및 33
33 또는 25
G3
G3
G4
G4
G1
G1
G4
G3
G1
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.8 비전 시스템
135
3.8.3 유형 28(18 x 18) 디지털 C&P 컴포넌트 카메라
3.8.3.1 구조
3

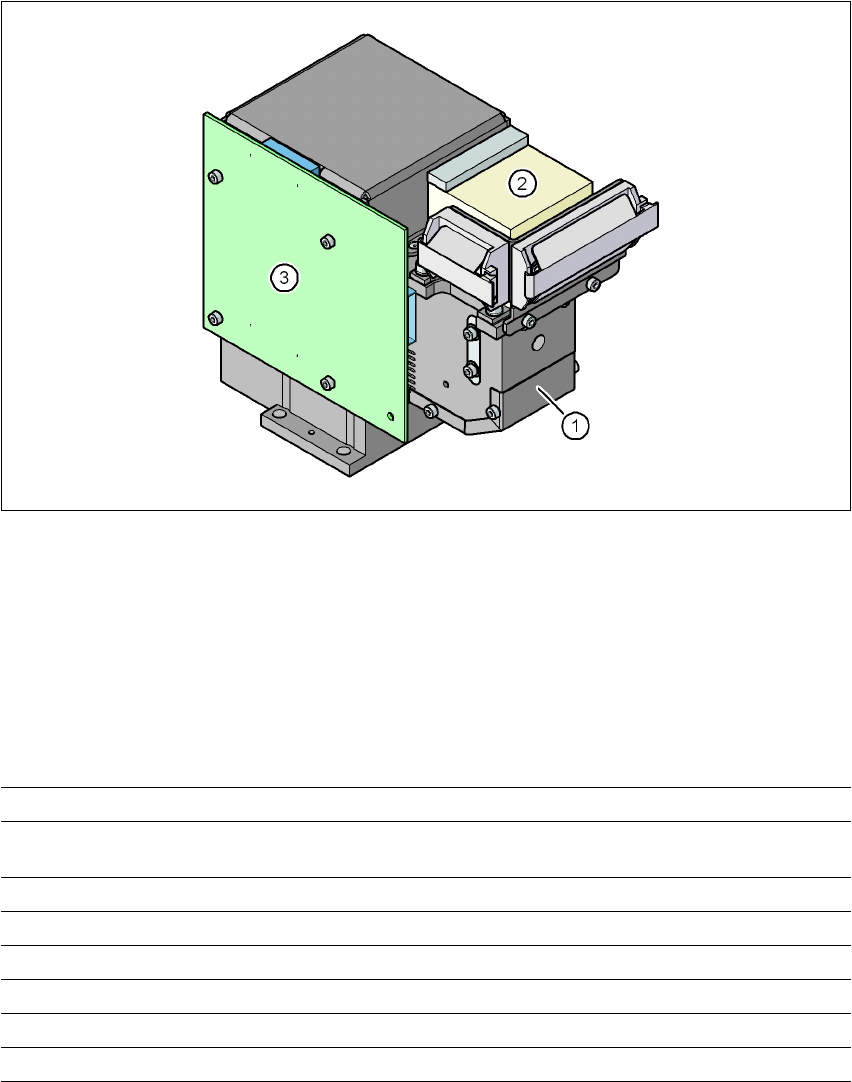

그림 3.8 - 2 유형 28(18 x 18) 디지털 C&P 컴포넌트 카메라
3
(1) 컴포넌트 카메라 렌즈와 조명
(2) 카메라 앰프
(3) 조명 제어장치
3.8.3.2 기술 데이터
3
컴포넌트 치수 0.5 x 0.5 mm² ~ 18.7 x 18.7 mm²
컴포넌트 범위 0402 ~ PLCC44, BGA, µBGA, 플립칩 , TSOP, QFP, SO ~
SO32, DRAM
최소 리드 피치 0.5 mm
최소 리드 폭 0.2 mm
최소 볼 피치 0.55 mm
최소 볼 지름 0.2 mm
시야 영역 24.5 x 24.5 mm²
조명 방법 전면 조광 ( 필요에 따라 5 단계로 프로그램 가능 )
