사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 피더 모듈
143
3.9.8 S 피더 모듈에 대한 기술 데이터
아래 페이지에는 모든 S 피더 모듈의 그림 , 기술 데이터 및 장비의 피더 모듈 셋업 옵션에 대한
내용이 들어있습니다 .
3.9.8.1 8 mm SII 테이프 피더 모듈
3

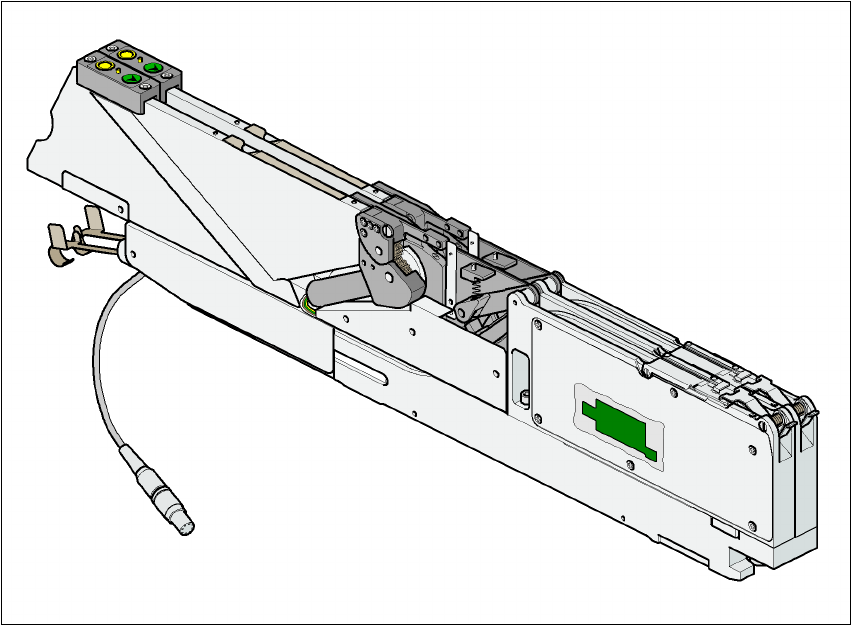

그림 3.9 - 1 8 mm SII 테이프 피더 모듈
품목 번호 00141096-xx
폭 30.6 mm
피더 모듈 당 트랙 2 개
채워지는 피더 모듈 위치 1 곳
장비당 최대 피더 모듈 수 4 x 15
7" 릴용 컴포넌트 비축 약 4,000
컨베이어 증분 2mm / 4mm
테이프 재질 종이 또는 블리스터 테이프
최대 컴포넌트 높이 2.5 mm
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.9 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
144
3.9.8.2 3 x 8 mm S 테이프 피더 모듈
3

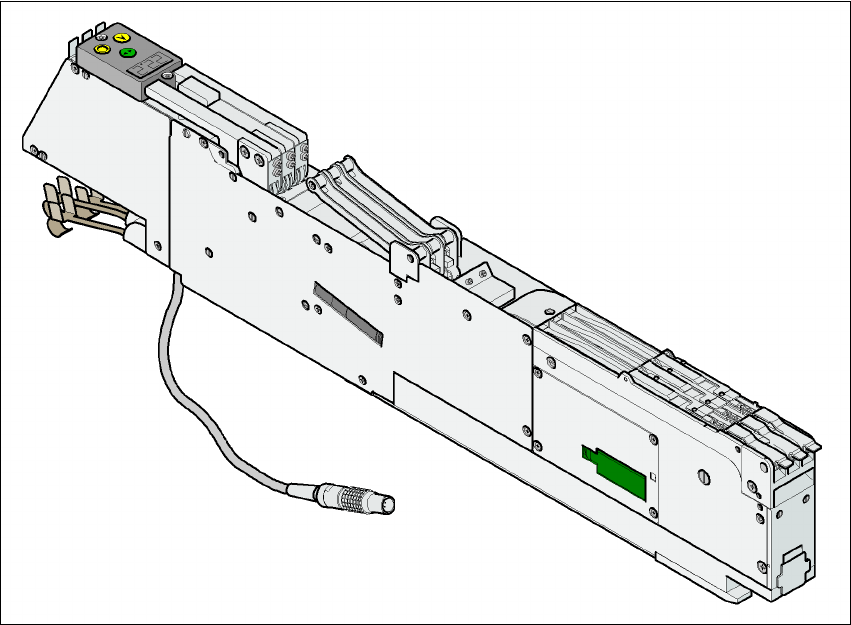

그림 3.9 - 2 3 x 8 mm S 테이프 피더 모듈
품목 번호 00141098-xx
폭30.6 mm
피더 모듈 당 트랙 3 개
채워지는 피더 모듈 위치 1 곳
장비당 최대 피더 모듈 수 4 x 15
7" 릴용 컴포넌트 비축 약 4,000~10,000
컨베이어 증분 2mm / 4mm / 8mm
테이프 재질 종이 또는 블리스터 테이프
최대 컴포넌트 높이 2.5 mm
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 피더 모듈
145
3.9.8.3 0201/0402 컴포넌트용 3 x 8mm S 테이프 피더 모듈
3

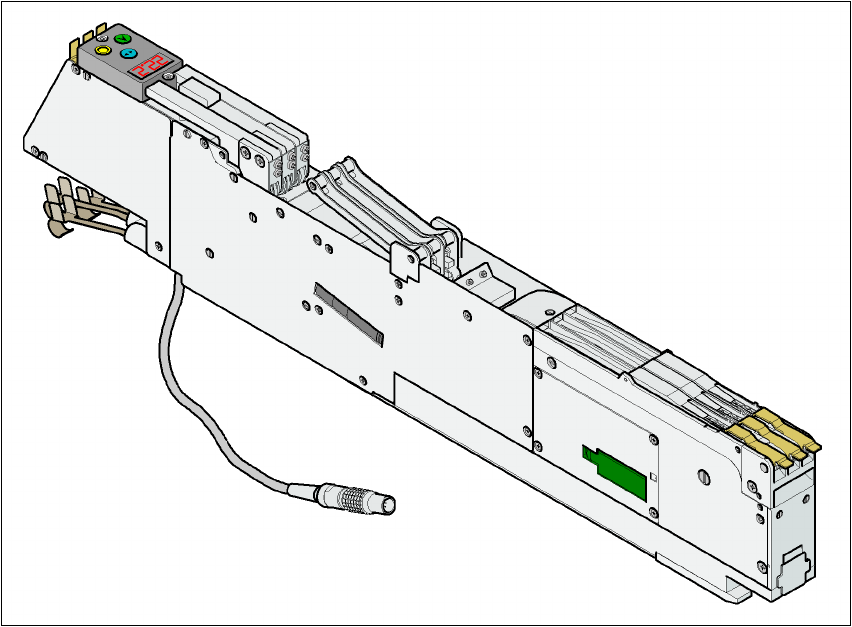

그림 3.9 - 3 0201/0402 컴포넌트용 3 x 8mm S 테이프 피더 모듈
품목 번호 00141099-xx
폭 30.6 mm
피더 모듈 당 트랙 3 개
채워지는 피더 모듈 위치 1 곳
장비당 최대 피더 모듈 수 4 x 15
7" 릴용 컴포넌트 비축 약 10,000
컨베이어 증분 2mm / 4mm
테이프 재질 종이 테이프
최대 컴포넌트 높이 0.7 mm
컴포넌트 범위 0201/0402
