사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 피더 모듈 149 3.9.8. 7 딥 포켓 용 테이 프 피 더 모듈 24/32mm S DP 그림 3.9 - 7 딥 포 켓용 테이프 피더 모듈 24/32mm S DP 품목 번호 00141193-xx 폭 42.4 mm 피더 모듈 당 트랙 1 개 채워지는 피더 모듈 위…
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.9 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
148
3.9.8.6 24/32 mm S 테이프 피더 모듈
그림 3.9 - 6 24/32 mm S 테이프 피더 모듈
품목 번호 00141093-xx
폭42.4 mm
피더 모듈 당 트랙 1 개
채워지는 피더 모듈 위치 1.5 곳
장비당 최대 피더 모듈 수 4 x 10
7" 릴용 컴포넌트 비축 약 2,000
컨베이어 증분 4 mm 부터 40 mm 까지 4 mm 씩 증가
테이프 재질 블리스터 테이프
최대 컴포넌트 높이 14 mm
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 피더 모듈
149
3.9.8.7 딥 포켓용 테이프 피더 모듈 24/32mm S DP

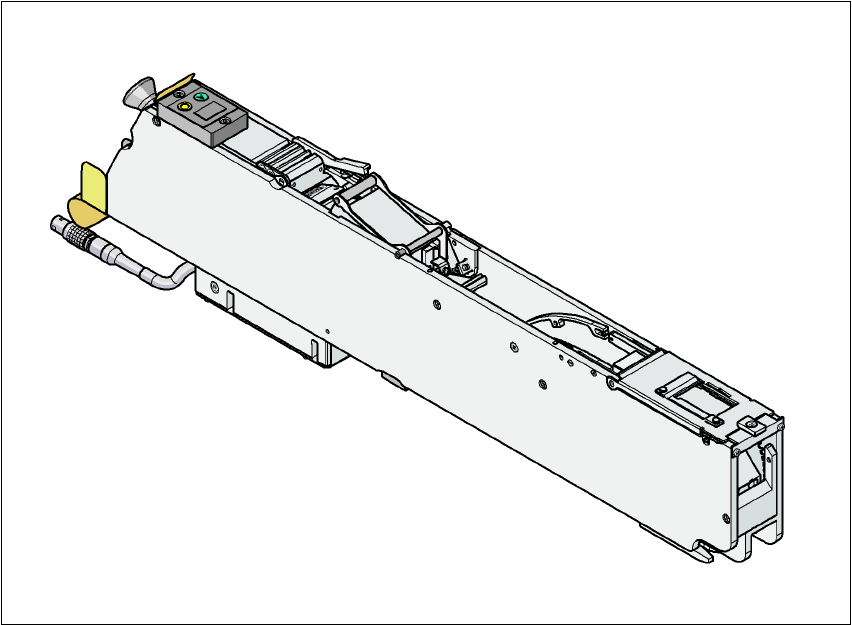

그림 3.9 - 7 딥 포켓용 테이프 피더 모듈 24/32mm S DP
품목 번호 00141193-xx
폭 42.4 mm
피더 모듈 당 트랙 1 개
채워지는 피더 모듈 위치 1.5 곳
장비당 최대 피더 모듈 수 4 x 10
테이프 높이 최대 25 mm
컨베이어 증분 4 mm 부터 40 mm 까지 4 mm 씩 증가
테이프 재질 블리스터 테이프
최대 컴포넌트 높이 24 mm
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.9 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
150
3.9.8.8 44 mm S 테이프 피더 모듈
그림 3.9 - 8 44 mm S 테이프 피더 모듈
품목 번호 00141094-xx
폭54.6 mm
피더 모듈 당 트랙 1 개
채워지는 피더 모듈 위치 2 곳
장비당 최대 피더 모듈 수 4 x 7
7" 릴용 컴포넌트 비축 약 2,000
컨베이어 증분 4 mm 부터 52 mm 까지 4 mm 씩 증가
테이프 재질 블리스터 테이프
최대 컴포넌트 높이 14 mm
