사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 피더 모듈
151
3.9.8.9 딥 포켓용 테이프 피더 모듈 44 mm S DP

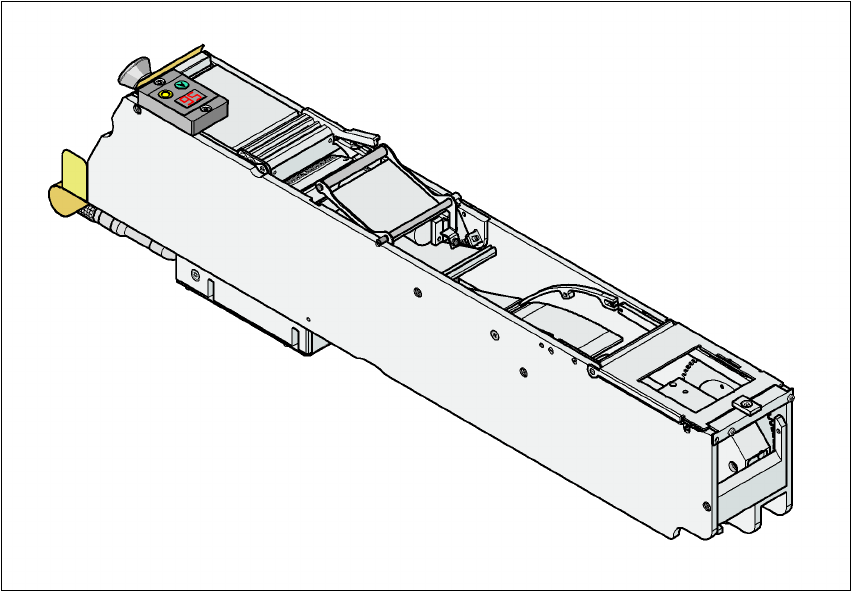

그림 3.9 - 9 딥 포켓용 테이프 피더 모듈 44 mm S DP
품목 번호 00141194-xx
폭 54.6 mm
피더 모듈 당 트랙 1 개
채워지는 피더 모듈 위치 2 곳
장비당 최대 피더 모듈 수 4 x 7
테이프 높이 최대 25 mm
컨베이어 증분 4 mm 부터 52 mm 까지 4 mm 씩 증가
테이프 재질 블리스터 테이프
최대 컴포넌트 높이 24 mm
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.9 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
152
3.9.8.10 56 mm S 테이프 피더 모듈

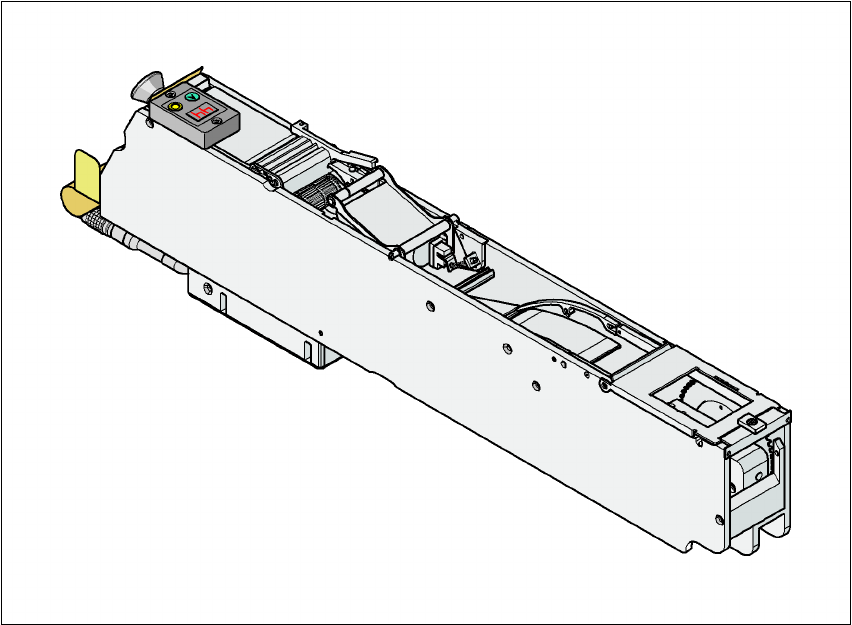

그림 3.9 - 10 56 mm S 테이프 피더 모듈
품목 번호 00141095-xx
폭66.6 mm
피더 모듈 당 트랙 1 개
채워지는 피더 모듈 위치 2.5 곳
장비당 최대 피더 모듈 수 4 x 6
7" 릴용 컴포넌트 비축 약 2,000
컨베이어 증분 4 mm 부터 68 mm 까지 4 mm 씩 증가
테이프 재질 블리스터 테이프
최대 컴포넌트 높이 14 mm
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 피더 모듈
153
3.9.8.11 딥 포켓용 테이프 피더 모듈 56 mm S DP
그림 3.9 - 11 딥 포켓용 테이프 피더 모듈 56 mm S DP
품목 번호 00141195-xx
폭 66.6 mm
피더 모듈 당 트랙 1 개
채워지는 피더 모듈 위치 2.5 곳
장비당 최대 피더 모듈 수 4 x 6
테이프 높이 최대 25 mm
컨베이어 증분 4 mm 부터 68 mm 까지 4 mm 씩 증가
테이프 재질 블리스터 테이프
최대 컴포넌트 높이 24 mm
