1 소개 사용자 매뉴얼 SIPLACE D3 1.1 장비 설명 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 16 1. 1 장비 설명 1.1.1 SIPLACE D3 실장기 SIPLACE D3 실 장기는 높은 구성 유연성 , 뛰어난 실장 속도 및 최대 정밀 도를 특징으로 합니 다 . 이 실장기는 높은 실장률로 0201 부터 125 x 10 mm 까지의 SMD 컴포넌트를 처리합니다 …
사용자 매뉴얼 SIPLACE D3 1 소개
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
15
1소개
이 작동 설명서에서는 SIPLACE
®
D3 실장기를 셋업 및 조작하기 위한 방법이나 참조 작업을 제
공합니다 .
각 장의 머리말에는 본 설명서에 적용되는 릴리스와 소프트웨어 버전이 기재되어 있습니다 .
1

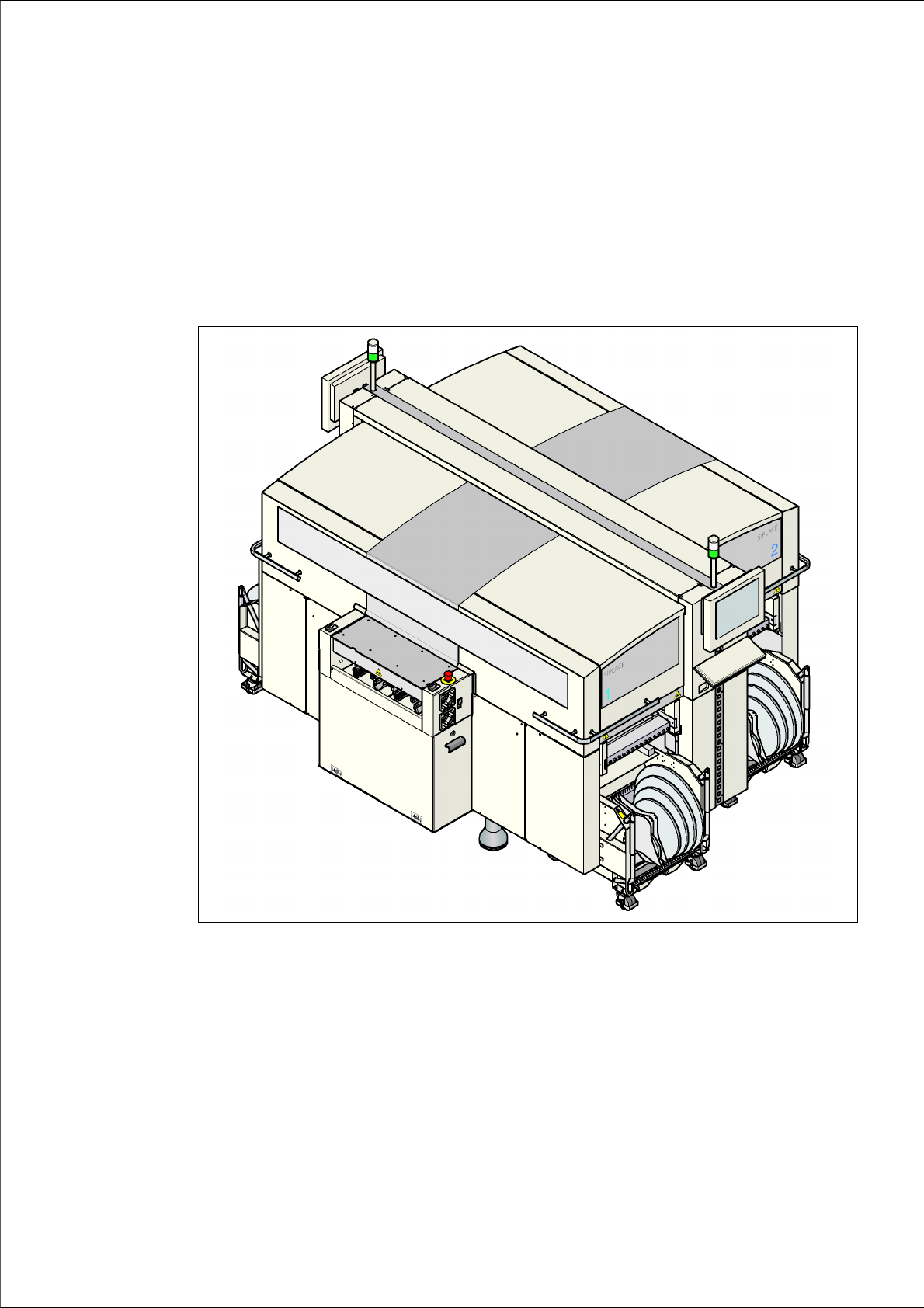

그림 1.0 - 1 SIPLACE D3 실장기
1 소개 사용자 매뉴얼 SIPLACE D3
1.1 장비 설명 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
16
1.1 장비 설명
1.1.1 SIPLACE D3 실장기
SIPLACE D3 실장기는 높은 구성 유연성 , 뛰어난 실장 속도 및 최대 정밀도를 특징으로 합니다 .
이 실장기는 높은 실장률로 0201 부터 125 x 10 mm 까지의 SMD 컴포넌트를 처리합니다 .
다음과 같은 두 가지 실장 방식이 사용됩니다 .
– 0201 부터 정밀 피치에 이르는 컴포넌트를 위한 Collect&Place 헤드가 있는 Collect&Place
방식
– 정밀 피치 및 OSC 컴포넌트를 위한 SIPLACE TwinHead 가 있는 Pick&Place 방식
이 실장기는 비틀림에 강한 진동 흡수 주철 장비 프레임을 기반으로 하고 있습니다 . 따라서 진동
이나 흔들림으로 인한 소음이 최소한으로 줄어들어 생산 품질을 높이고 환경적 오염을 줄여 직원
에게 쾌적한 작업 환경을 제공합니다 .
이 실장기에는 세 개의 갠트리가 있습니다 . 각 갠트리에는 하나의 실장 헤드가 있습니다 . 이 갠
트리는 X 및 Y 축 방향으로 서로 독립적으로 이동시켜 신속하고 정확하게 포지셔닝할 수 있습니
다.
실장 작업에 따라 6- 세그먼트 또는 12- 세그먼트 Collect&Place 헤드나 TwinHead 를 셋업할 수
있습니다 . 이를 통해 다음 구성이 가능합니다 .
1
1

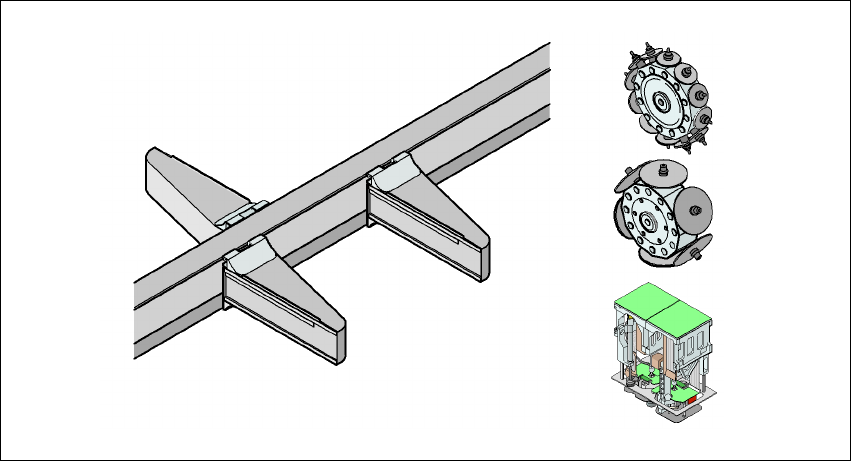

그림 1.1 - 1 헤드 모듈화 - SIPLACE D3
실장 영역 2
TH
C&P12
G1
G3
G4
C&P12/C&P6/TH
C&P12/C&P6/TH
C&P6
실장 영역 1
C&P12/C&P6/TH
사용자 매뉴얼 SIPLACE D3 1 소개
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 1.1 장비 설명
17
1
성능 데이터는 97 페이지의 3.1 단원에서 확인할 수 있습니다 .
총 네 곳을 통해 컴포넌트를 공급할 수 있습니다 . 최대 4 개의 컴포넌트 트롤리를 각 장비에 도
킹시킬 수 있습니다 . 매트릭스 트레이 체인저는 컴포넌트 트롤리를 대신하여 위치 2 및 4 에 도
킹시키거나 위치 2 에 와플 팩 체인저를 도킹시킬 수 있습니다 .
실장 헤드는 컴포넌트 트롤리에 고정되어 있는 피더 모듈이나 매트릭스 트레이 체인저에 있는 트
레이에서 컴포넌트를 가져와 PCB( 이 또한 고정식임 ) 를 실장합니다 . 실장기에는 두 개의 실장
영역이 있습니다 .
– 단일 컨베이어에서는 하나 또는 두 개의 PCB 를 동시에 실장할 수 있습니다 .
– 이중 컨베이어에서는 PCB 를 최대 4 개까지 동시에 실장할 수 있습니다 .
1.1.2 실장 헤드 구성 선택
SIPLACE D- 시리즈 실장 시스템을 주문할 때 해당 필요성에 적합한 헤드 구성을 선택할 수 있습
니다 . 실장기는 주문에 따라 구성하여 제공됩니다 .
현지에서 실장 헤드를 교체하고자 할 경우를 위해 재구성 키트도 있습니다 . 이 패키지에는 실장
헤드 외에 필요한 조립 부품과 케이블 등이 들어있습니다 . 실장 헤드를 교체하기 전에 먼저 스테
이션과 SIPLACE Pro 소프트웨어를 변경해야 합니다 . 그런 다음 시스템을 재보정해야 합니다 .
헤드의 모듈화 즉 , 실장 헤드를 교체함으로써 실장기를 생산 요건에 맞게 변경하는 것은 추가로
장비를 구입할 필요 없이 각자의 생산 필요성에 실장기를 맞출 수 있는 쉬운 방법이라는 장점이
있습니다 .
1.1.3 SIPLACE 원리
모든 SIPLACE 실장기에 가장 적합한 것으로 입증된 " 고정식 컴포넌트 공급 " 및 " 고정식 PCB"
원리에는 많은 장점이 있습니다 .
실장 영역 1 실장 영역 2
갠트리 1 갠트리 4 갠트리 3
실장 헤드
C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P12 TH TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
C&P6 TH TH
TH TH TH
