사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 피더 모듈 161 3.9.9.3 조립 3 그림 3.9 - 17 설치 (1) 센터링 핀 (2) 자기 레일 (3) 센터링 볼 (14), (15) 이 위치는 채우지 말아야 합니다 . 참고 – 와플 팩 트레이 홀더는 위치 2 및 4 에만 셋업할 수 있습니다 . 컴포넌트를…
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.9 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
160

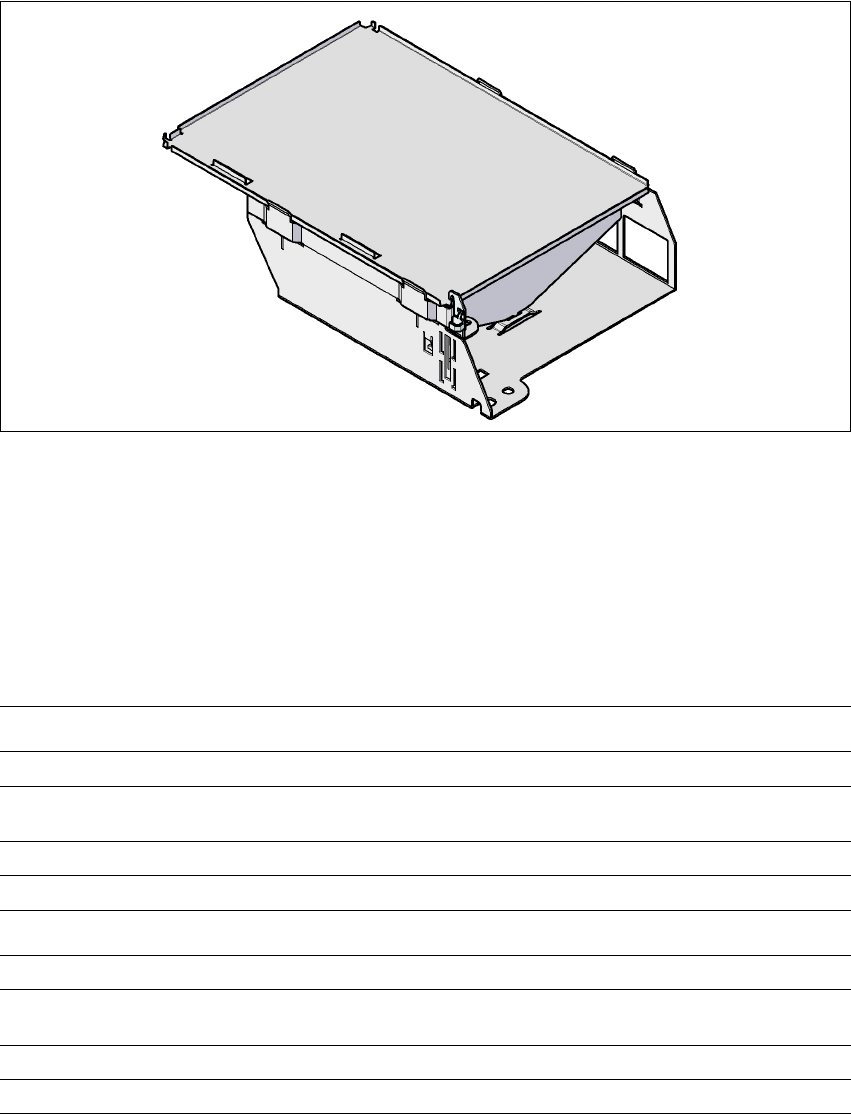

3.9.9 와플 팩 트레이 홀더
품목 번호 00116430-01 대형 와플 팩 트레이용 홀더 (260 x360mm)
품목 번호 00116432-01 소형 와플 팩 트레이용 홀더 (136 x360mm)
3
3.9.9.1 설명
와플 팩 트레이 홀더는 컴포넌트 공급에 사용되는 JEDEC 트레이를 고정시키는 장치입니다 . 이
홀더는 피더 모듈과 같이 컴포넌트 테이블 위에 놓이며 와플 팩 트레이가 수동으로 교체됩니다 .
와플 팩 트레이에서 실장할 컴포넌트 유형이 적은 경우에 트레이 홀더 셋업을 권장합니다 .
3.9.9.2 기술 데이터
3
대형 와플 팩 트레이용 홀더
치수 LxWxH
425 x 264 x 113 mm³
컴포넌트 테이블에서
채워지는 위치
9
포지셔닝 옵션 위치 2 및 4
실장 헤드 범위 TH, C&P6, C&P12
소형 와플 팩 트레이용 홀더
치수 LxWxH
425 x 140 x 113 mm³
컴포넌트 테이블에서
채워지는 위치
5
포지셔닝 옵션 위치 2 및 4
실장 헤드 범위 TH, C&P6, C&P12
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 피더 모듈
161
3.9.9.3 조립
3

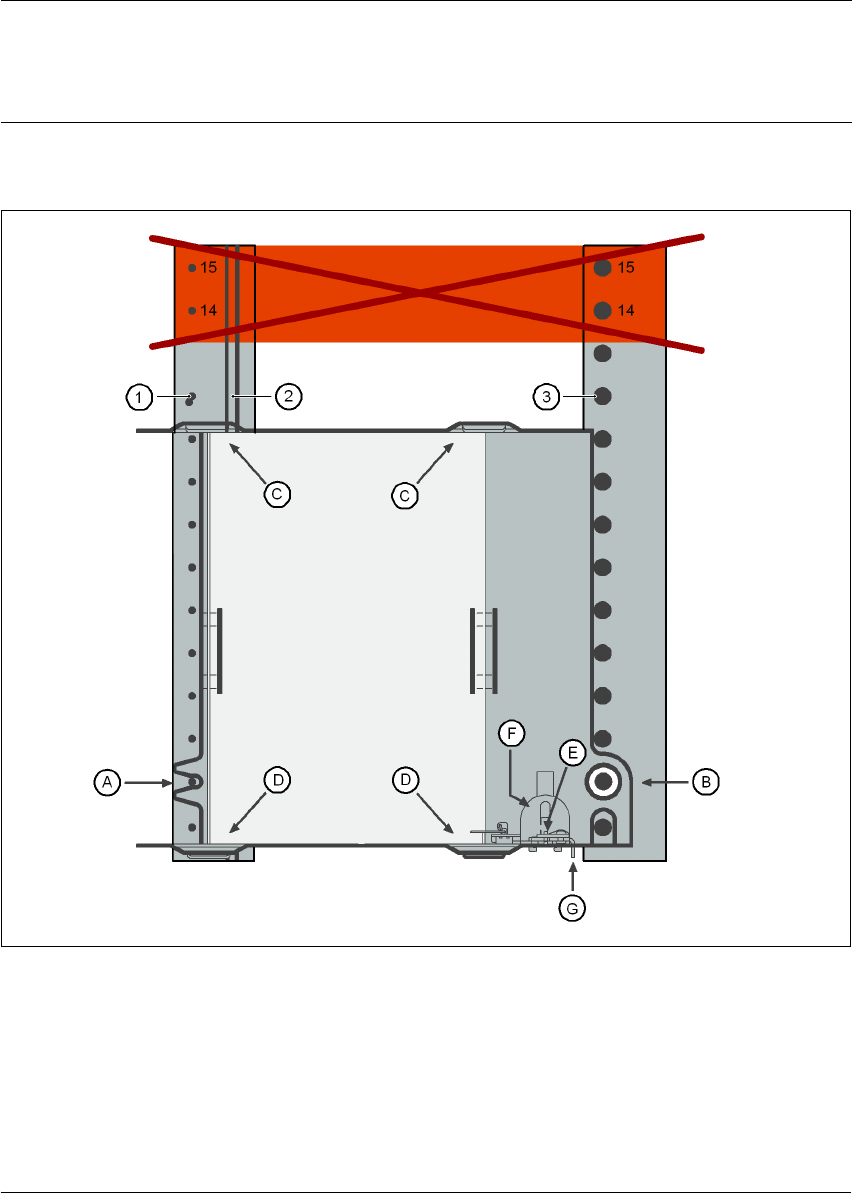

그림 3.9 - 17 설치
(1) 센터링 핀
(2) 자기 레일
(3) 센터링 볼
(14), (15) 이 위치는 채우지 말아야 합니다 .
참고
– 와플 팩 트레이 홀더는 위치 2 및 4 에만 셋업할 수 있습니다 .
컴포넌트를 포함한
최대 와플 팩 트레이 높이
C&P12
C&P6
TH
12.5 mm
12.5 mm
28.5 mm
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.9 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
162
– 컴포넌트 테이블 상에서 14 번과 15 번 피더 모듈 위치는 채우지
말아야
합니다 .
– 위치 4 에서는 홀더와 노즐 체인저를 함께 사용할 수 없습니다 .
– 홀더가 장착되어 있을 경우에는 컴포넌트 트롤리를 밀어넣거나 빼낼 수 없습니다 .
→ 와플 팩 트레이 홀더 앞쪽을 해당 센터링 핀 (161
페이지에 있는 그림 3.9 - 17 의 A) 으로 집
어넣습니다 .
→ 그 다음 와플 팩 트레이 홀더의 뒷면에 있는 구멍을 컴포넌트 피더 테이블에 있는 센터링 볼
(161
페이지에 있는 그림 3.9 - 17 의 B) 에 오도록 합니다 .
→ 와플 팩 트레이가 컴포넌트 테이블에 단단히 안착되도록 합니다 .
→ 와플 팩 트레이 한 쪽이 마운팅 (161
페이지에 있는 그림 3.9 - 17 의 C) 에 오도록 합니다 .
그런 다음 다른 쪽 끝을 마운팅 (161
페이지에 있는 그림 3.9 - 17 의 D) 으로 눌러 끼웁니다 .
→ 와플 팩 트레이를 끝 (161
페이지에 있는 그림 3.9 - 17 의 E)까지 밉니다.
→ 스러스트 패드 (161
페이지에 있는 그림 3.9 - 17 의 F) 를 아래쪽으로 눌러 와플 팩 트레이
를 고정시킵니다 .
→ 와플 팩 트레이 캐리어를 분리하려면 스러스트 패드를 다시 한 번 누릅니다 .
참고
소형 와플 팩 트레이 (136 mm) 용 홀더를 사용하면 와플 팩 트레이 (JEDEC 또는 CENELEC 와
플 팩 트레이 ) 를 홀더에 직접 즉 , 와플 팩 트레이 캐리어를 사용하지 않고 장착할 수 있습니다 .
그러나 , 고정기 교체가 필요합니다 (161 페이지에 있는 그림 3.9 - 17 의 G).
경고
모든 위치에 피더 모듈을 장착해야 작동 신뢰성을 보장할 수 있습니다 .
사용할 수 있는 피더 모듈이 충분하지 않으면 지정되지 않은 위치에 핸드 가드 ( 더미 피더 모듈 )
를 장착해야 합니다 . 와플 팩 홀더를 셋업한 경우 나머지 위치를 마찬가지로 핸드 가드로 보호해
야 합니다 .
