사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.10 컴포넌트 트롤리 167 3 그림 3.10 - 3 컴포넌트 트롤리 : 전면 및 후면 보기 (1) 섀시 (2) 컴포넌트 테이블 (3) 통신 장치 (4) 테이프 릴 컨테이너 (5) 폐 테이프 컨테이너 (6) 벌크 케이스 피더 모듈의 메인 전원 공급기 , 통신 , 안전…
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.10 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
166
참고 :
외부 셋업 위치에서 컴포넌트 트롤리용 외장 전원 공급기가 필요합니다 (171
페이지 3.10.6 단
원 참조 ).
3

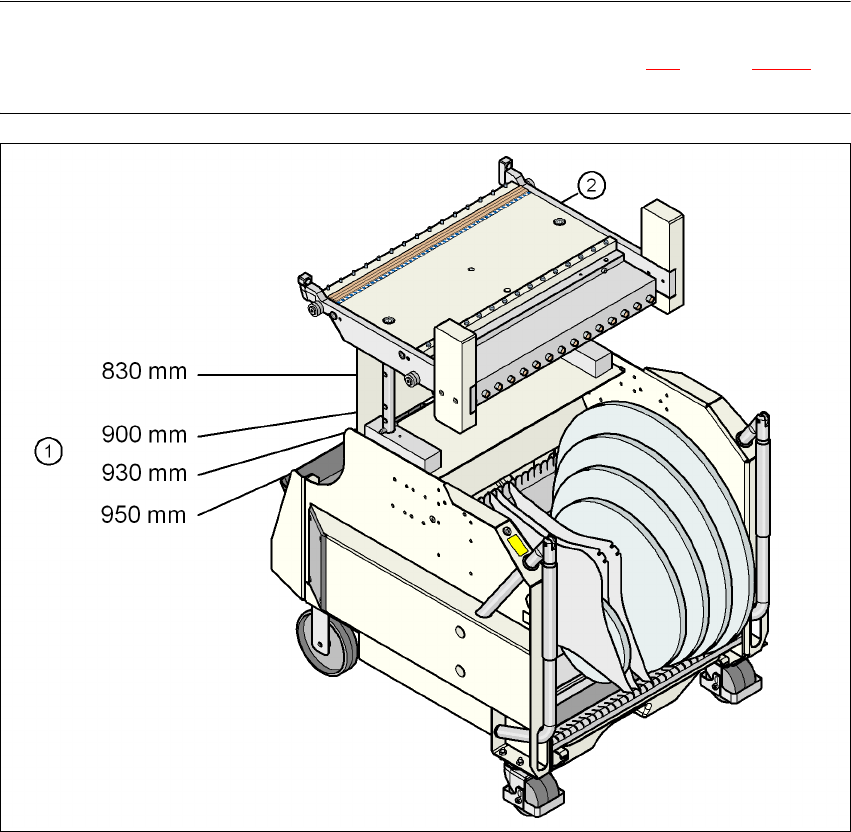

그림 3.10 - 2 PCB 컨베이어 높이가 950 mm 인 컴포넌트 트롤리
3
(1) 컨베이어 높이를 830 mm 에서 950 mm 로 맞출 수 있는 가이드 열에 있는 구멍
(2) 컴포넌트 트롤리 테이블
3.10.1 구조
컴포넌트 트롤리는 기본적으로 섀시 , 피더 모듈을 고정시킬 컴포넌트 테이블 , 통신 장치 , 테이
프 릴 컨테이너 및 폐기물 컨테이너로 구성되어 있습니다 .
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.10 컴포넌트 트롤리
167
3

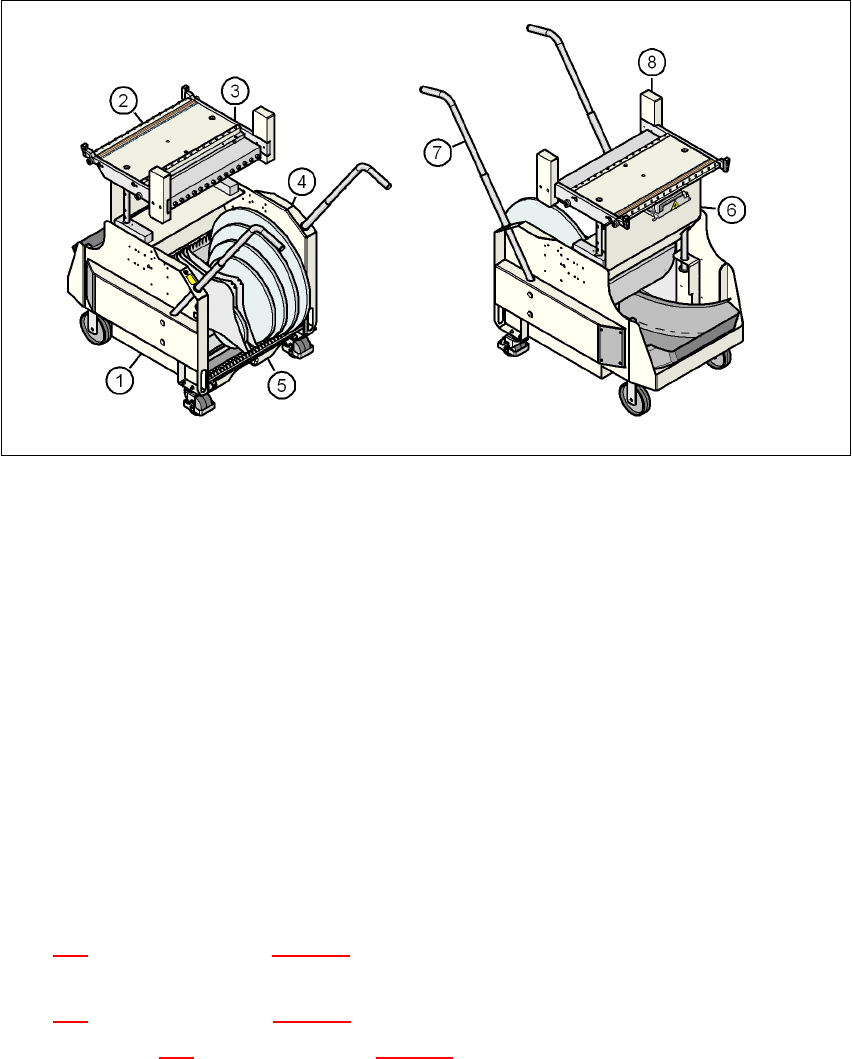

그림 3.10 - 3 컴포넌트 트롤리 : 전면 및 후면 보기
(1) 섀시
(2) 컴포넌트 테이블
(3) 통신 장치
(4) 테이프 릴 컨테이너
(5) 폐 테이프 컨테이너
(6) 벌크 케이스 피더 모듈의 메인 전원 공급기 , 통신 , 안전 회로 및 압축 공기 공급 장치의 인
터페이스
(7) 핸들
(8) 핸드 가드
3
3
3.10.2 설명
섀시 (167 페이지에 있는 그림 3.10 - 3 의 항목 1) 는 원활하게 작동하며 쉽게 조작할 수 있습니
다.
핸들 (167
페이지에 있는 그림 3.10 - 3 의 항목 7) 은 위 , 아래로 접을 수 있습니다 .
컴포넌트 테이블 (167
페이지에 있는 그림 3.10 - 3 의 항목 2) 에는 폭이 30 mm 인 피더 모듈에
대해 최대 15 개 위치까지 수용할 수 있습니다 . 피더 모듈은 센터링 핀과 센터링 볼을 사용하여
테이블 상에서 기계적으로 센터링합니다 . 피더 모듈에는 별도의 압축 공기 바를 통해 압축 공기
를 공급합니다 .
전원 모듈 , 통신 및 안전 회로 인터페이스 ( 항목 6) 는 컴포넌트 피더 테이블 베드 아래 있습니다 .
벌크 케이스 피더 모듈의 압축 공기 공급 장치도 이 인터페이스로 연결됩니다 .
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.10 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
168
참고
모든 컴포넌트 트롤리 또는 매트릭스 트레이 체인저는 장비에 연결되어 있어야만 작동이 가능합
니다 . 그렇지 않으면 장비는 비상 정지 상태로 남아있습니다 . 실장 작업이 중단됩니다 .
통신 인터페이스 (167
페이지에 있는 그림 3.10 - 3 의 항목 3) 는 피더 모듈에 필요한 전압 및 제
어 신호를 공급합니다 .
기본 버전의 경우 테이프 릴 컨테이너 (167
페이지에 있는 그림 3.10 - 3 의 항목 4) 에 테이프 릴
을 최대 17"(432 mm) 까지 넣을 수 있습니다 . 밖으로 빼낼 수 있는 폐 테이프 컨테이너 (167
페
이지에 있는 그림 3.10 - 3
의 항목 5) 는 섀시 아래에 있습니다 . 잘린 폐 테이프는 활송 장치를
통해 폐기물 컨테이너로 이동하는데 , 이 폐기물 컨테이너는 주기적으로 비워야 합니다 .
3.10.3 기술 데이터
3
3
3
3
길이 x 폭
728 x 592 mm²
752 x 592 mm² ( 폐기물 컨테이너 포함 )
높이
830 mm PCB 컨베이어 높이의 경우 830 mm
900 mm PCB 컨베이어 높이의 경우 900 mm
930 mm PCB 컨베이어 높이의 경우 930 mm
950 mm PCB 컨베이어 높이의 경우 950 mm
PCB 컨베이어 높이
830 mm ± 15 mm(표준)
900 mm ± 15 mm ( 옵션 )
930 mm ± 15 mm ( 옵션 )
950 mm ± 15 mm (SMEMA 옵션 )
무게
피더 모듈이 없는 경우
모든 위치에 피더 모듈이 있을 경우
88.9 kg
143.7 kg
릴 지름
표준
최대
최대 432mm(17")
483mm(19")
피더 모듈 위치 최대 15 곳
