4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3 4.1 배송 및 전달 구성 소프트웨어 버전 SR.605.xx 2008 년 7 월 한 글판 180 4.1 .4 장비를 나무 상자에 담아 운송 4.1.4.1 서비스 S IPLACE 는 서비스의 하나로 SIPLACE 장비를 각 생산 라인에 완벽하게 통합시켜 드립니다 . 당사는 폭 넓은 전 문 기술을 갖추고 올바른 도구와 장비를 사용하여 설치 과…
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.1 배송 및 전달 구성
179
4

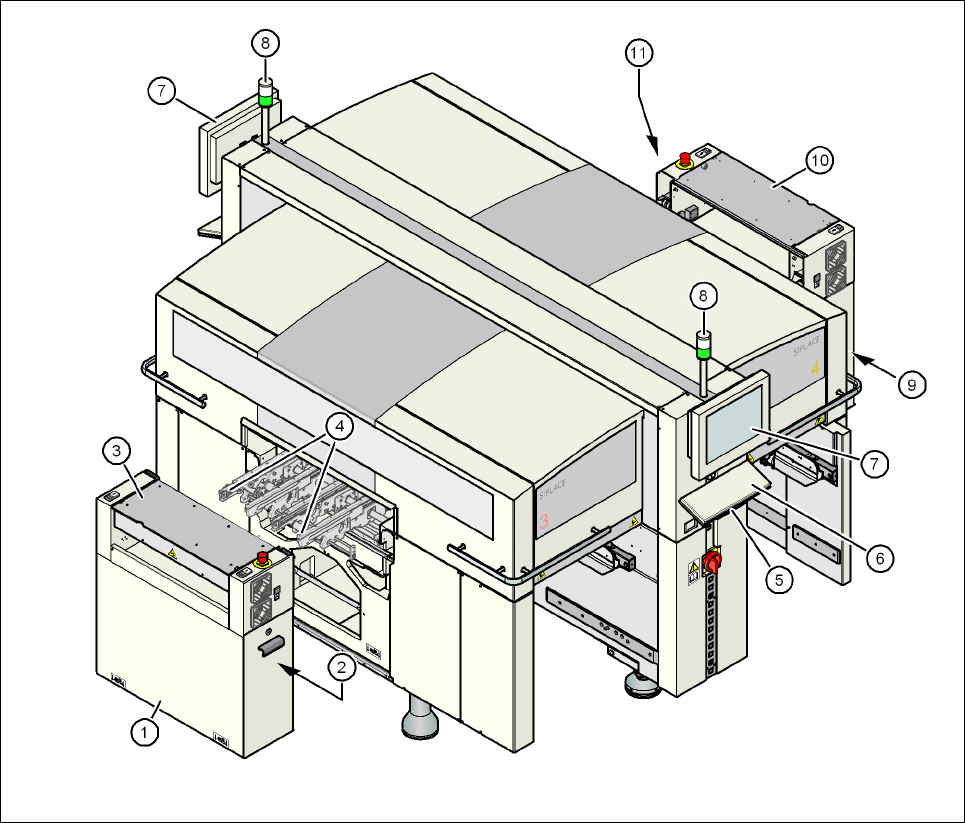

그림 4.1 - 2 납품 상태로 구성된 장비
(1) PCB 출력 쪽에 있는 확장 키트 - 배송을 위해 분리
(2) PCB 출력 쪽에 있는 축 장치 - 갠트리 3
(3) PCB 컨베이어 덮개
(4) 출력 컨베이어
(5) 키보드 지지판
(6) 키보드
(7) 모니터
(8) 표시기 램프
(9) PCB 입력 쪽에 있는 컴퓨터 장치 / 박스 PC 장치
(10)PCB 입력 쪽에 있는 확장 키트 - 필요 시 분리할 수 있음
(11)PCB 입력 쪽에 있는 축 장치 - 갠트리 1 및 4
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.1 배송 및 전달 구성 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
180
4.1.4 장비를 나무 상자에 담아 운송
4.1.4.1 서비스
SIPLACE 는 서비스의 하나로 SIPLACE 장비를 각 생산 라인에 완벽하게 통합시켜 드립니다 .
당사는 폭 넓은 전문 기술을 갖추고 올바른 도구와 장비를 사용하여 설치 과정을 원활하고 효율
적으로 진행시킬 수 있습니다 . 하지만 그러기 위해서는 사용자가 사전에 인프라 측면을 명확히
하고 자신의 생산 설비를 필요에 따라 변경해야 합니다 .
장비를 운반하는 가장 안전한 방법은 운반용 나무 상자에 담아 운반하는 것이지만 그게 아니더라
도 최소한 팔레트에 올려놓고 운반해야 합니다 . 그래야 예를 들어 , 장비 다리가 장애물과 충돌
하여 발생할 수 있는 심각한 손상을 방지할 수 있습니다 .
4.1.4.2 안전 지침
경고 4
– 중량이 많이 나가는 물품을 운반할 때 적용되는 사고 방지 규정을 준수해야 합니다 .
– 장비 운반 시 180
페이지에 있는 4.1.4.3 단원에서 설명한 지게차를 사용하지 않을 경우 장비
가 전복될 위험이 있습니다 .
– 특히 , 안전화를 신어야 발 부상의 위험을 줄일 수 있습니다 .
4.1.4.3 운반 수단
장비를 팔레트에 올려놓고 운반하거나 나무 상자에 담아 운반하기 위해서는 다음과 같은 사양의
지게차가 필요합니다 .
지게 길이 : 최소 1800mm
운반 능력 : 최소 6000 kg
지게의 열림 폭 : 최소 350mm 4
4
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.1 배송 및 전달 구성
181
4.1.4.4 운반용 나무 상자나 팔레트에서 지게차 삽입 지점
지게차는 177 페이지에 있는 그림 4.1 - 1 의 (A) 지점으로만 삽입해야 합니다 . 나중에 사용할
수 있도록 나무 상자나 팔레트는 잘 보관해두는 것이 좋습니다 .
경고 4
그래도 나무 상자나 팔레트 없이 장비를 운반하려면 반드시 다음 단원에 있는 지침을 준수해야
장비가 심각하게 손상되는 것을 막을 수 있습니다 .
4
4
4
4.1.5 나무 상자나 팔레트 없이 장비 운반
4.1.5.1 안전 지침
경고 4
→ 중량이 많이 나가는 물품을 운반할 때 적용되는 사고 방지 규정을 준수해야 합니다 .
→ 특히 , 안전화를 신어야 발 부상의 위험을 줄일 수 있습니다 .
→ 장비를 운반하기 전에 이 단원을 꼼꼼히 읽어야 심각한 손상을 피할 수 있습니다 .
→ 장비를 운반할 경우에는 장비의 다리가 모두 바닥에 닿지 않도록 해야 합니다 . 그렇지 않으
면 장비 다리가 바닥에 끌려 장애물에 부딪칠 수 있습니다 . 그러면 장비 프레임의 장비 다리
나사가 손상될 수 있습니다 .
4.1.5.2 운반 수단
사양이 다음과 같은 지게차를 이용하여 장비를 옮깁니다 .
4.1.5.3 장비를 지게차에 적재하는 지점
다음 두 그림은 팔레트에서 장비를 들어올리거나 팔레트 없이 장비를 운반할 경우 장비를 지게차
에 적재하는 위치를 나타냅니다 .
포크 길이 최소 1800 mm
운반 능력 최소 6000 kg
포크 부분이 PCB 이송 방향과 나란한 상태에서
포크 간 거리
420 mm
포크 부분이 PCB 이송 방향과 교차하는 경우
포크 간 거리
800mm - 900mm
