사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.1 배송 및 전달 구성 183 4 그림 4.1 - 3 접촉면 - 포크가 PCB 이송 방향과 평행 (1) 지게차 포크 부분의 접촉면
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.1 배송 및 전달 구성 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
182
참고 4
먼 거리를 운반할 때는 항상 팔레트와 지게차를 사용해야 장비 손상을 피할 수 있습니다 .
포크가 PCB 컨베이어와 평행을 이루는 경우 4
경고 4
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기
전에
다음 사항을 참고하십시오 .
– 두 장비 다리 사이에 포크 부분이 올 정도로만 포크를 벌립니다 ( 삽입 지점은 183
페이지에 있
는 그림 4.1 - 3
참조 ). 장비 다리 간 거리는 776mm 입니다 . 이보다 더 벌리면 장비 프레임
측면을 들어올리게 되어 결국 장비 프레임이 변형될 수 있습니다 .
→ 장비를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 . 포크와 장비 사
이에 단단한 지지대를 사용하면 실장기를 들어올릴 때 장비가 기울어지는 것이 방지됩니다 .
또한 장비 다리 한 쪽에만 무게가 실리는 것도 방지되어 한 쪽에만 무게가 실려 장비 다리 고
정부가 변형되는 것을 막을 수 있습니다 . 장비를 들어올릴 때에는 다른 사람이 지켜보도록
하여 지게차로 장비를 들어올릴 때 한 쪽으로 뒤집히지 않도록 하는 것이 좋습니다 .
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.1 배송 및 전달 구성
183
4

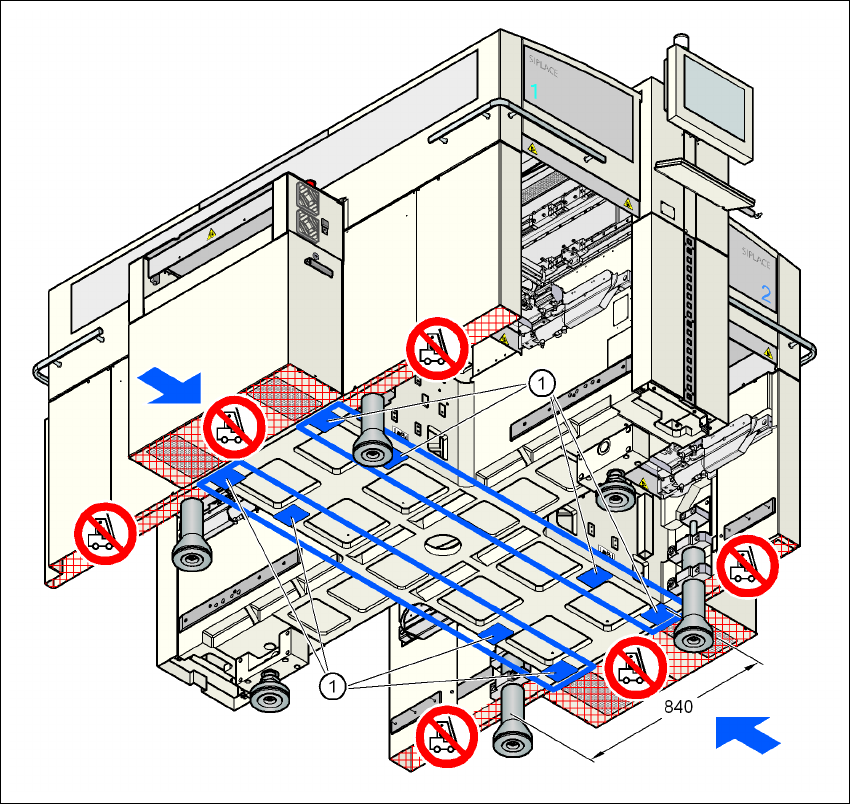

그림 4.1 - 3 접촉면 - 포크가 PCB 이송 방향과 평행
(1) 지게차 포크 부분의 접촉면
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.1 배송 및 전달 구성 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
184
포크가 PCB 컨베이어와 교차하는 경우 4
4

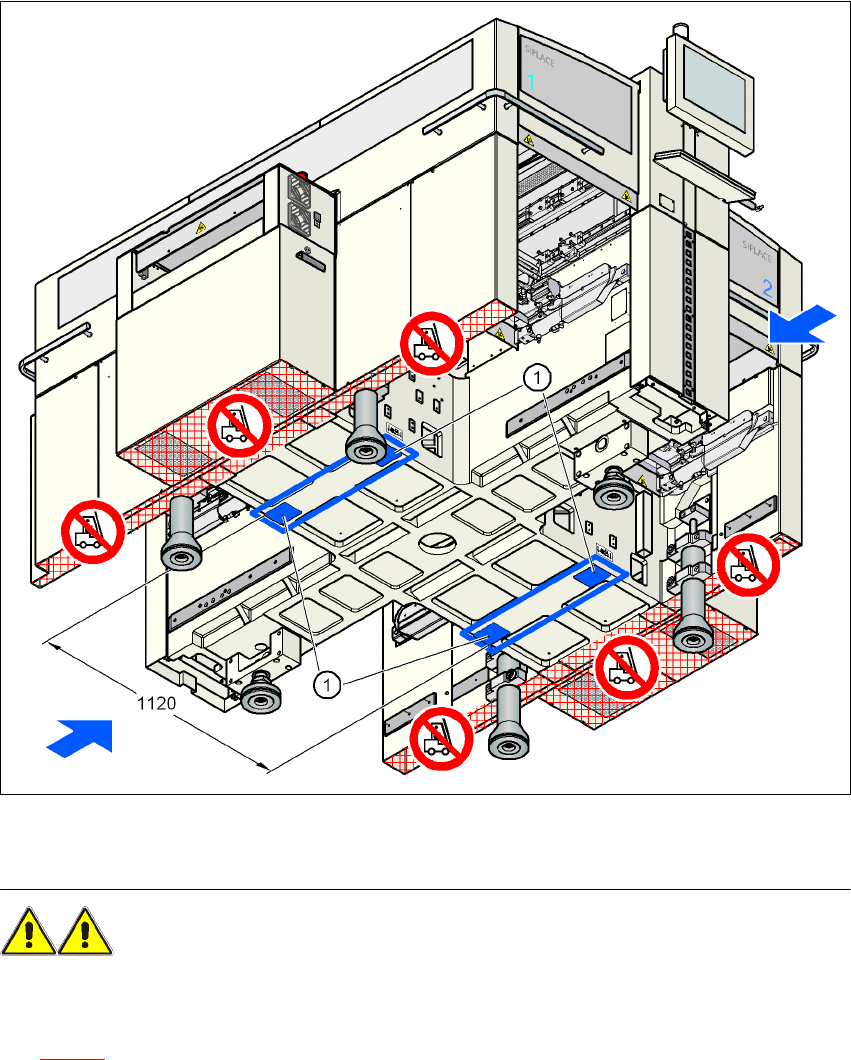

그림 4.1 - 4 접촉면 - 포크가 PCB 이송 방향과 교차
(1) 지게차 포크 부분의 접촉면
경고 4
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기
전에
다음 사항을 참고하십시오 .
– 포크 간 거리는 800 mm 에서 900 mm 사이가 되도록 해야 합니다 . 지게차의 삽입면은 그림
4.1 - 4
에 나와있습니다 . 접촉면 간 최대 거리는 1120 mm 입니다 . 이보다 더 벌리면 장비
프레임 측면을 들어올리게 되어 결국 장비 프레임이 변형될 수 있습니다 .
→ 장비를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 . 포크와 장비 사
이에 단단한 지지대를 사용하면 실장기를 들어올릴 때 장비가 기울어지는 것이 방지됩니다 .
또한 장비 다리 한 쪽에만 무게가 실리는 것도 방지되어 한 쪽에만 무게가 실려 장비 다리 고
