사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.2 설치 위치의 설비 상황 187 4. 2.2 .2 장비의 압 축 공기 연결 4 그림 4.2 - 1 압축 공기 라인 연결 (1) "OPEN" 위치에 있는 정지 밸브 (2) 장비의 컴포넌트 공급 압력 확인을 위한 압력계 정상 압력 : 0.5 ± 0.025 MP…
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.2 설치 위치의 설비 상황 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
186
4.2.1.2 진동 제한
장비는 지면 진동에 민감하지는 않지만 다음과 같은 진동 제한을 준수해야 합니다 .
4
4
4
4
4
4.2.2 압축 공기 공급 장치
4.2.2.1 압축 공기 공급 장치 점검
압축 공기 공급 장치가 명시된 장비 사양과 일치하는지 점검합니다 (99 페이지에 있는 3.2 단원
의 표 참조 ).
참고 : 4
" 고객 장소에서 SMD 시스템의 네트워크 구성 ( 전기 및 압축 공기 )" 이라는 제목이 붙은 품목 번
호 00191409-xx 문서에 해당 사양에 부합하도록 취할 수 있는 조치가 설명되어 있습니다 .
→ 설치 장소의 압축 공기 특성을 적어둡니다 .
경고
압력이 가해지고 있는 압축 공기 라인은 절대로 연결을 분리하지 마십시오 . 부상의 위험이 있습
니다 . 4
파라미터 값
진동 속도 5 - 100 Hz 의
3 차 옥타브 스펙트럼 값
v < 250 µm/s
시곡선의 v
max
값
v
max
< 1.5 mm/s
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.2 설치 위치의 설비 상황
187
4.2.2.2 장비의 압축 공기 연결
4

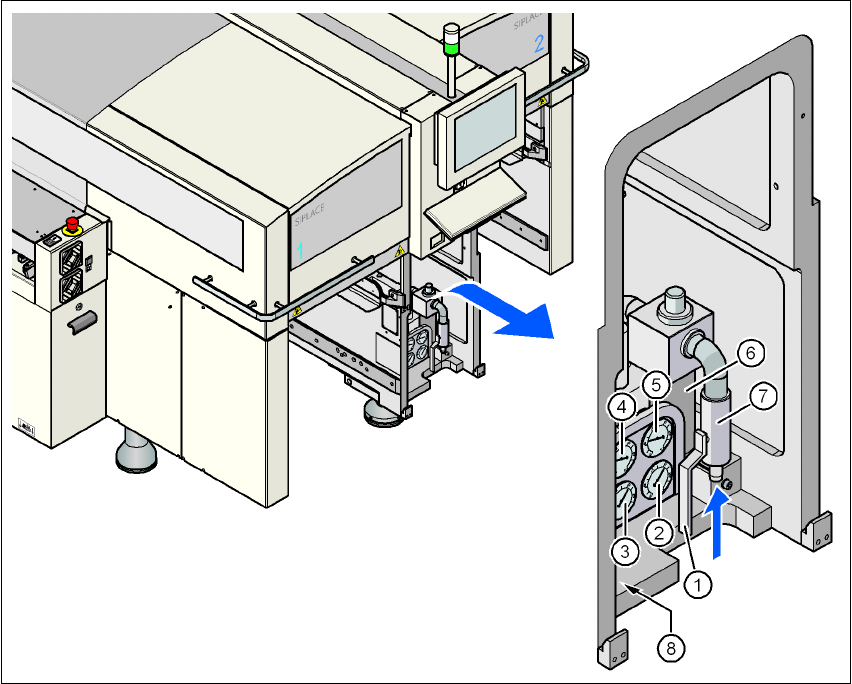

그림 4.2 - 1 압축 공기 라인 연결
(1) "OPEN" 위치에 있는 정지 밸브
(2) 장비의 컴포넌트 공급 압력 확인을 위한 압력계
정상 압력 : 0.5 ± 0.025 MPa, 5 ± 0.25 bar ( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(3) 갠트리 분배기 공급 압력 확인을 위한 압력계
정상 압력 : 0.46 ± 0.01 MPa, 4.6 ± 0.1 bar ( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(4) 벌크 케이스 피더 모듈 공급 압력 확인을 위한 압력계
정상 압력 : 0.25 ± 0.05 MPa, 2.5 ± 0.5 bar ( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(5) 입력 압력 확인을 위한 압력계
정상 압력 : 0.5 - 1.0MPa, 5 - 10bar( 표시 범위 : 0 - 1.0MPa, 0 - 10bar)
(6) 압축 공기 필터
(7) 압축 공기 연결
(8) 공압 장치 고정을 위한 육각 소켓 헤드 나사
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.2 설치 위치의 설비 상황 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
188
4.2.3 메인 전원 공급기
4

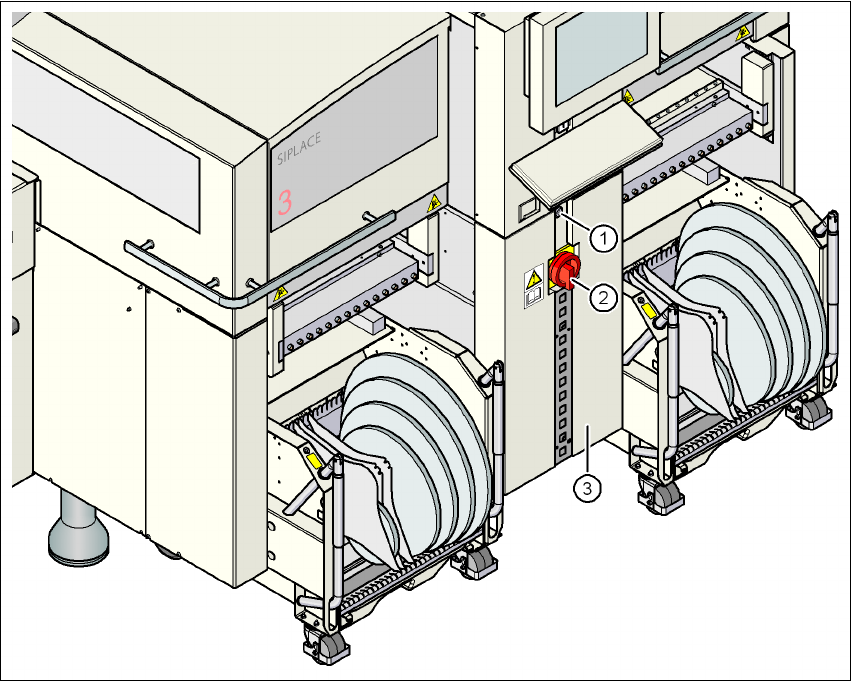

그림 4.2 - 2 실장기 전원 공급기의 위치
4
(1) 잠금 장치
(2) 다시 켜지는 것을 방지하기 위해 고정되는 메인 전원 스위치
(3) 덮개
