사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업
227
4

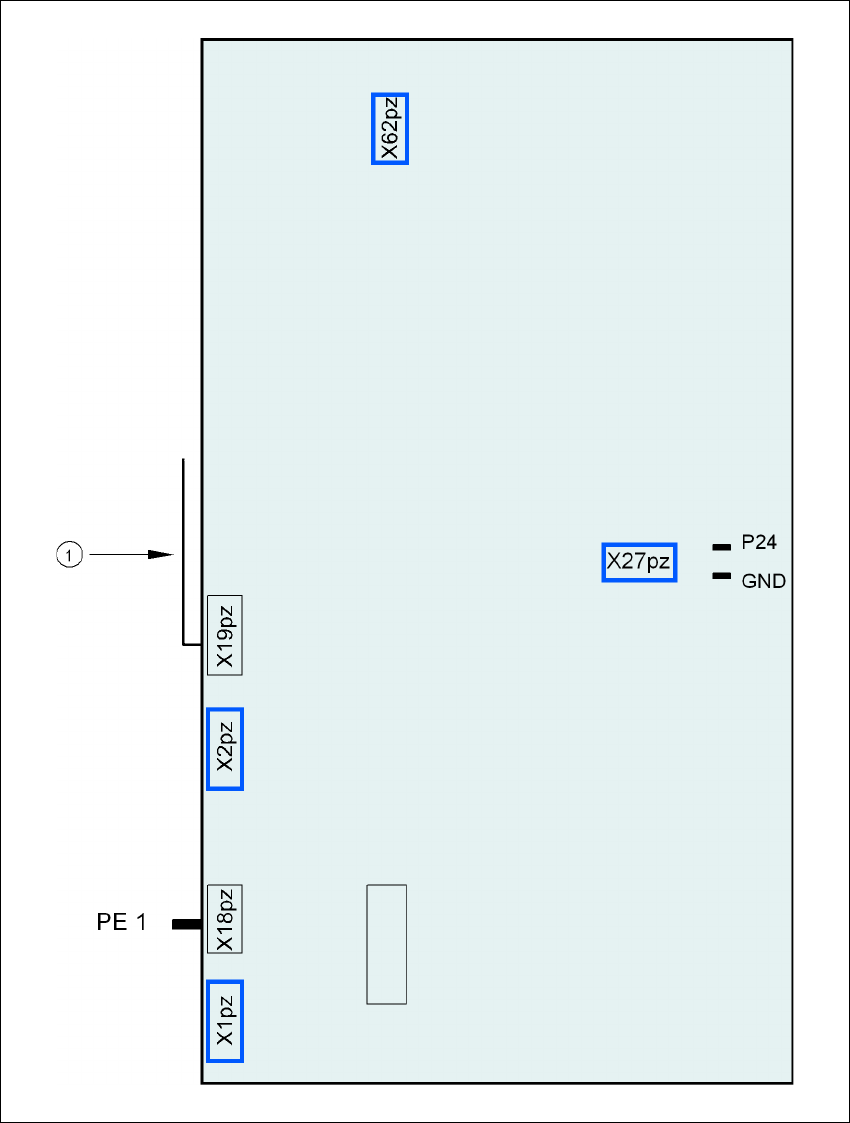

그림 4.3 - 19 컴퓨터 장치 , 후면판 - 플러그 연결
(1) 케이블 가이드 플레이트
팬
배터리
+3.6V
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
228
4.3.12.2 컴퓨터 장치 - 전면판의 플러그인 커넥터
4
→ 다음과 같은 플러그인 커넥터도 점검합니다 .
4
컴퓨터 장치 , 전면판
(226
페이지에 있는 그림
4.3 - 18
)
플러그
연결 케이블 참고
플러그 케이블
X0pr
a
X0pr 03009778 끝까지 끼움
X1pr
a
X1pr 03009838 끝까지 끼움
X2pr
a
X2pr 03009755 끝까지 끼움
X3pr
a
X3pr 03009756 끝까지 끼움
X8pc X8pc 03002970 나사로 고정
X7pc X7pc 03002967 나사로 고정
X5pc X5pc 03002958 + 03002959 끝까지 끼움
X7pn X7pn 03010055 나사로 고정
X0ps
a
X0ps 03009798 끝까지 끼움
X1ps
a
X1ps 03009818 끝까지 끼움
X2ps
a
X2ps 03009757 끝까지 끼움
X3ps
a
X3ps 03009758 끝까지 끼움
a) 이 플러그는 카메라용입니다 .
컴퓨터 장치 , 전면판
(226
페이지에 있는 그림
4.3 - 18
)
플러그
연결 케이블 컴퓨터 장치 , 전면판
(226
페이지에 있는 그림
4.3 - 18
)
플러그
플러그 케이블 플러그
X1pe X1pe 03010623 X11pt X11pt
a
X3pe X3pe 03010623 X11pc X11pc
X4pe X4pe 03010623 X11pa X11pa
X1pv X1pv 03010615 X4pa X4pa
X2pv X2pv 03010615 X4pc X4pc
X3pv X3pv 03010619 X4pt X4pt
a
a) 비전 프로세서 옵션이 설치되어 있는 경우만 해당
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업
229
4.3.12.3 컴퓨터 장치 - 후면판의 플러그인 커넥터
4
4
4.3.12.4 컴퓨터 장치 장착
→ 컴퓨터 장치의 후면판에 있는 플러그인 커넥터를 연결합니다 (4.3.12.3 단원 참조 ).
→ 컴퓨터 장치를 확장 키트의 레일 위로 조심스럽게 들어올립니다 .
→ 어떤 케이블도 눌리지 않도록 합니다 .
→ 전면판의 케이블이 측면의 케이블 라우팅 플레이트에 있는지 확인합니다 .
(226
페이지에 있는 그림 4.3 - 18 의 항목 1)
→ 전면판의 케이블을 케이블 타이로 고정시킵니다 .
→ 컴퓨터 장치를 확장 키트 끝까지 밀어넣습니다 .
→ 팬 케이블을 컴퓨터 장치 케이블에 연결합니다 .
→ 컴퓨터 장치 전면판에 있는 플러그인 커넥터를 연결합니다 (222
페이지에 있는 4.3 - 16 단
원 참조 ).
→ 컴퓨터 장치를 개탕머리 나사로 고정시킵니다 .
→ 접지선을 도어 (217
페이지에 있는 그림 4.3 - 13 의 항목 2) 에 장착합니다 .
220
페이지에 있는 그림 4.3 - 14 을 참조합니다 .
→ 도어를 잠급니다 .
컴퓨터 장치 ,
후면판
(그림 4.3 - 19
)
플러그
연결 케이블 참고
플러그 케이블
PE1 케이블 링 접지선
220
페이지에 있는 그림
4.3 - 14
에서와 같이 장착합니
다.
X27pz X27pz 03003437 W1-W2 끝까지 끼움
X2pz X2pz 03002966 W1-W5 나사로 고정
X1pz X1pz 03002969 W1-W5 나사로 고정
X62pz X62pz 03002488 제 위치에 끼움
P24 / GND X1 확장 키트의 팬 끝까지 끼움
