4.3.17 라인에 장비 통합
→ 195 페이지에 있는 4.3.2 단원에서 설명한 경고 지침을 참고하십시오 .
→ 도구 및 장비는 196
페이지에 있는 4.3.3 단원에 설명되어 있습니다 .
4.3.17.1 지게차 삽입 위치
4

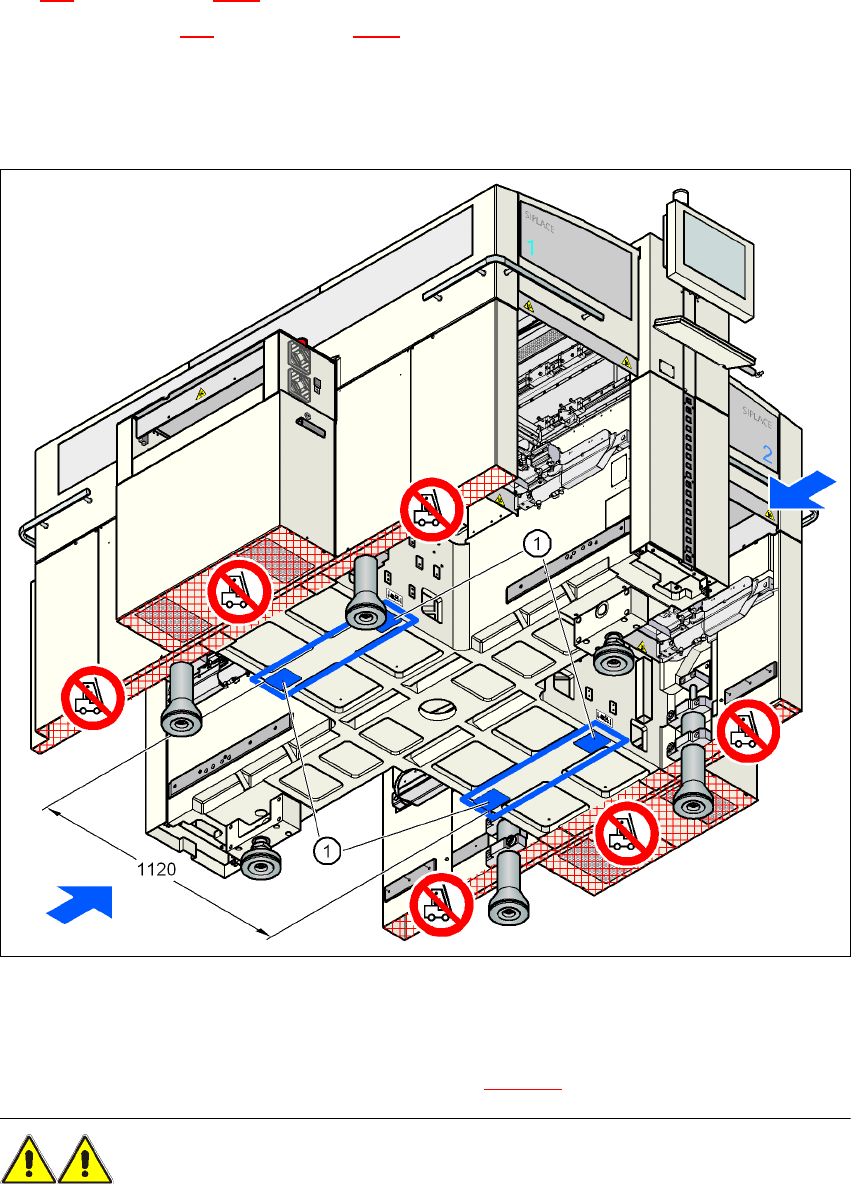

그림 4.3 - 28 접촉면 - 포크가 PCB 이송 방향과 교차
(1) 지게차 포크 부분의 접촉면
→ 지게차가 PCB 이송 방향과 교차하도록 위치시키고 장비의 접촉면이 포크 부분에 고르게 놓
일 수 있도록 포크 간격을 충분히 넓힙니다 ( 그림 4.3 - 28
참조 ).
경고 4
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업
241
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기
전에
다음 사항을 참고하십시오 .
– 포크 간 거리는 800 mm 에서 900 mm 사이가 되도록 해야 합니다 . 지게차의 삽입면은 그림
4.3 - 28
에 나와있습니다 . 접촉면 간 최대 거리는 1120 mm 입니다 . 이보다 더 벌리면 장
비 프레임 측면을 들어올리게 되어 결국 장비 프레임이 변형될 수 있습니다 .
→ 장비를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 . 포크와 장비 사
이에 단단한 지지대를 사용하면 실장기를 들어올릴 때 장비가 기울어지는 것이 방지됩니다 .
또한 장비 다리 한 쪽에만 무게가 실리는 것도 방지되어 한 쪽에만 무게가 실려 장비 다리 고
정부가 변형되는 것을 막을 수 있습니다 . 장비를 들어올릴 때에는 다른 사람이 지켜보도록
하여 지게차로 장비를 들어올릴 때 한 쪽으로 뒤집히지 않도록 하는 것이 좋습니다 .
4.3.17.2 장비 운반 시 유의해야 할 사항
경고 4
장비를 운반할 경우에는 장비의 다리가
모두
바닥에 닿지 않도록 해야 합니다 . 그렇지 않으면 장
비 다리가 바닥에 끌리거나 장애물에 부딪칠 수 있습니다 . 그러면 장비 프레임의 장비 다리 고정
부가 손상될 수 있습니다 .
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.3 장비 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
242
4.3.17.3 라인에 장비 배치
→ 지게차를 사용하여 라인의 여유 공간에 장비를 놓습니다 .
경고 4
장비를 천천히 내려놓습니다 . 다른 한 명이 아래쪽을 살펴보면서 장비 다리가 모두 동시에
바닥에 닿도록 해야 합니다 . 장비 다리가 어느 한 쪽부터 바닥에 닿으면 고정 장치가 손상
될 우려가 있습니다 .
4
4.3.17.4 에어쿠션 운반 시스템 위에 장비 배치
→ 장비 프레임 아래에 에어쿠션 운반 시스템의 에어쿠션 4 개를 놓습니다 .
→ 장비를 들어올리고 라인에 맞추어 배치합니다 .
→ 인접 장비의 PCB 컨베이어 시스템과의 거리를 확인합니다 . 이 거리는 1mm ~ 3mm 범위여
야 합니다 .
→ 장비를 내려놓습니다 .
4
그림 4.3 - 29 에어쿠션 운반 시스템의 접촉 위치
(1) 에어쿠션 운반 시스템의 접촉면
