그림 4.3 - 31 바깥쪽 장비 다리 높이 설정
4
(1) 높이 조절용 M24x2x120 조절 나사
(2) 바깥쪽 장비 다리
(3) 클램프
(4) M24x90 육각 소켓 나사
→ PCB 컨베이어 높이를 점검합니다 .
→ 장비를 배치했으면 19 사이즈 앨런키를 사용하여 바깥쪽 장비 다리 ( 항목 3) 에 있는 클램프
가 모두 고정되도록 육각 소켓 나사 M24x90( 항목 4) 을 조입니다 .
→ 후크렌치 135-145 를 사용하여 중간 장비 다리가 바닥에 안착될 때까지 나사를 풉니다 .
→ 장비를 더 이상 조절할 수 없을 정도까지 중간 장비 다리를 너무 많이 풀어서는 안 됩니다 .
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 장비 셋업
245
4
4
4
4
4
4
4

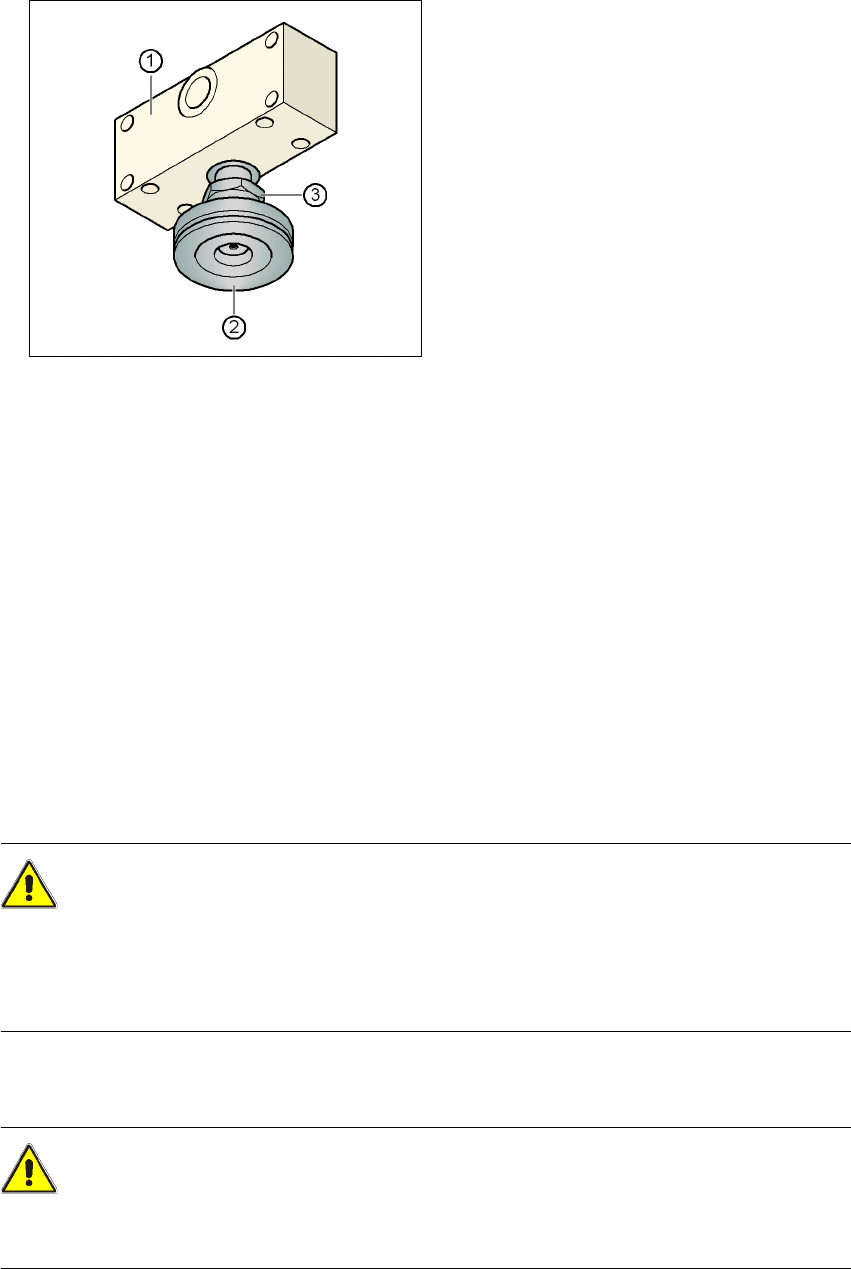

그림 4.3 - 32 중간 장비 다리 배치 및 잠금
(1) 스페이서
(2) 중간 장비 다리
(3) M24 잠금 너트
4
→ 수준기를 사용하여 장비가 정확하게 배치되었는지 확인합니다 .
→ 끝이 열린 65 사이즈 스패너로 M24 잠금 너트 ( 항목 3) 를 조입니다 .
4.3.19 배송용 보호대 제거
갠트리 축에서 모든 배송용 보호대를 제거합니다 .
4.3.20 가이드 레일에서 방청유 제거
장비는 배송 전에 방청유로 보호 처리됩니다 .
주의 4
– 따라서 시운전 중 처음으로 장비 축을 횡단 이동할 때는 모든 축과 베어링에서 방청유를 제
거해야 합니다 .
– 모든 축과 베어링에 유지보수 지침에서 설명한 그리스를 바르십시오 .
축에서 방청유가 베어링 그리스와 혼합되면 베어링과 가이드 레일의 사용 연한이 크게 줄어들 수
있습니다 .
주의 4
가이드 레일과 스케일 로드를 세척할 때 알코올이 가이드 캐리지에 들어가지 않도록 하십시오 .
알코올은 가이드 캐리지의 베어링 그리스를 손상시킵니다 .
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.4 컴포넌트 트롤리를 PCB 컨베이어 높이로 조정 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
246
4.4 컴포넌트 트롤리를 PCB 컨베이어 높이로 조정
S 피더 모듈의 컴포넌트 트롤리는 몇 가지 간단한 작업만으로도 다음과 같은 PCB 컨베이어 높이
로 설정할 수 있습니다 .
830 mm ± 15 mm ( 표준 높이 )
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (SMEMA 높이 ) 4
4.4.1 경고 지침
경고 4
SIPLACE엔지니어나 자격이 있는 직원만 컴포넌트 트롤리 높이를 조절할 수 있습니다 .
→
항상
해당 사고 방지 규정을 준수합니다 .
→ 컴포넌트 테이블의 높이를 조절하려면 컴포넌트 테이블에서 피더 모듈을 모두 떼어냅니다 .
4.4.2 도구 및 장비
컴포넌트 트롤리 높이를 조절하기 위해서는 다음과 같은 도구 및 장비가 필요합니다 .
– 망치
– 펀치 , 8mm
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 M12 나사산이 있는 아이 - 볼트
DIN 580 M12-St, 품목 번호 : 00048350-xx
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 최소 운반 능력 80kg 인 리프팅 장치
