사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.4 컴포넌트 트롤리를 PCB 컨베이어 높이로 조정 247 4 그림 4.4 - 1 PCB 컨베이어 높이가 950 mm 인 컴포넌트 트롤리 (1) 컨베이어 높이를 830 mm 에서 950 mm 로 맞출 수 있는 가이드 열에 있는 구멍 (2) 컴포넌트 트롤리 테이블 4.4 .3 컴…
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.4 컴포넌트 트롤리를 PCB 컨베이어 높이로 조정 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
246
4.4 컴포넌트 트롤리를 PCB 컨베이어 높이로 조정
S 피더 모듈의 컴포넌트 트롤리는 몇 가지 간단한 작업만으로도 다음과 같은 PCB 컨베이어 높이
로 설정할 수 있습니다 .
830 mm ± 15 mm ( 표준 높이 )
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (SMEMA 높이 ) 4
4.4.1 경고 지침
경고 4
SIPLACE엔지니어나 자격이 있는 직원만 컴포넌트 트롤리 높이를 조절할 수 있습니다 .
→
항상
해당 사고 방지 규정을 준수합니다 .
→ 컴포넌트 테이블의 높이를 조절하려면 컴포넌트 테이블에서 피더 모듈을 모두 떼어냅니다 .
4.4.2 도구 및 장비
컴포넌트 트롤리 높이를 조절하기 위해서는 다음과 같은 도구 및 장비가 필요합니다 .
– 망치
– 펀치 , 8mm
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 M12 나사산이 있는 아이 - 볼트
DIN 580 M12-St, 품목 번호 : 00048350-xx
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 최소 운반 능력 80kg 인 리프팅 장치
사용자 매뉴얼 SIPLACE D3 4 셋업 및 시운전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.4 컴포넌트 트롤리를 PCB 컨베이어 높이로 조정
247
4

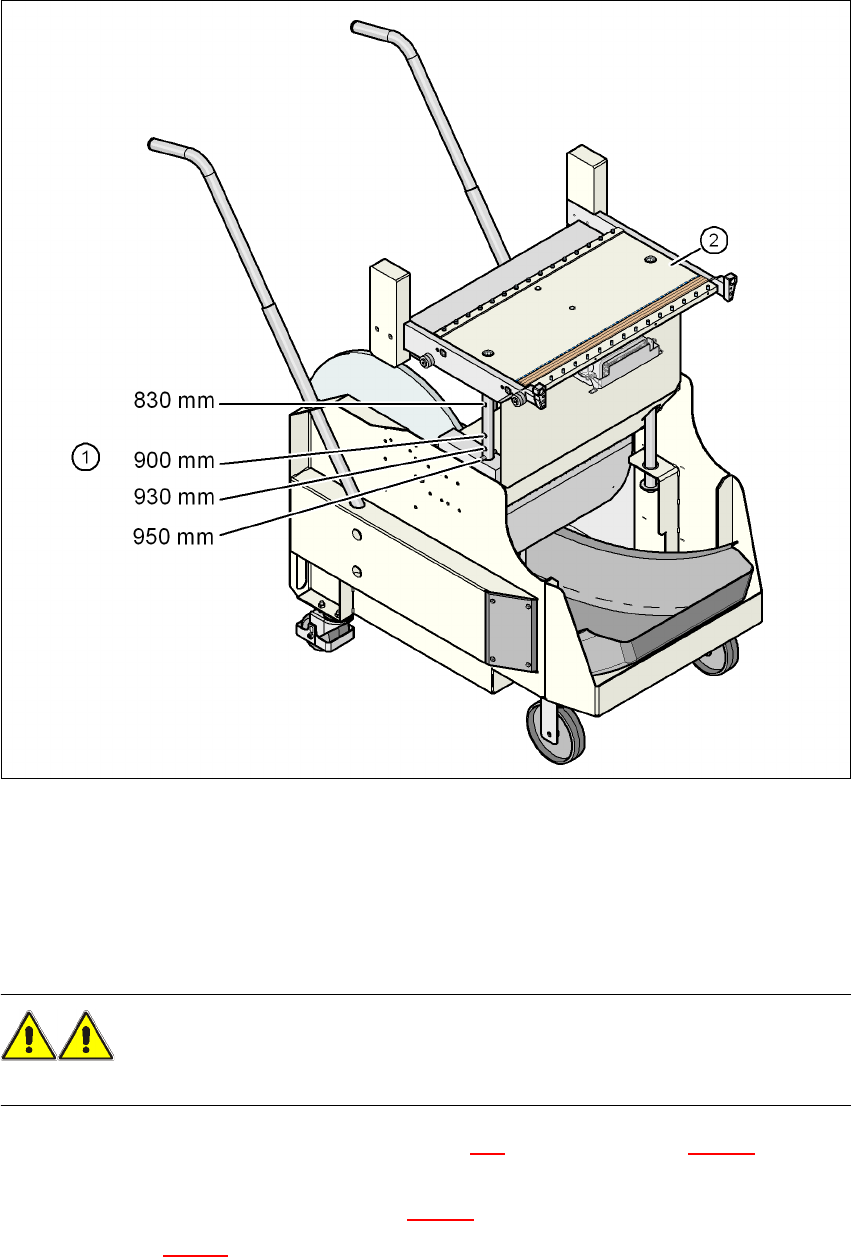

그림 4.4 - 1 PCB 컨베이어 높이가 950 mm 인 컴포넌트 트롤리
(1) 컨베이어 높이를 830 mm 에서 950 mm 로 맞출 수 있는 가이드 열에 있는 구멍
(2) 컴포넌트 트롤리 테이블
4.4.3 컴포넌트 트롤리 높이 변경
경고 4
컴포넌트 트롤리 테이블 베드에서 피더 모듈을 모두 떼어냅니다 .
→ 컴포넌트 트롤리 테이블 베드에 있는 M12 구멍 (248
페이지에 있는 그림 4.4 - 2 의 항목 1)
에 아이 - 볼트를 끼웁니다 .
→ 리프팅 장치의 고리를 아이 - 볼트 ( 그림 4.4 - 2
의 항목 2) 에 끼웁니다 .
→ 분할핀 ( 그림 4.4 - 2
의 항목 3) 이 드러나도록 컴포넌트 트롤리 베드를 조금 들어올립니다 .
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D3
4.5 폐 테이프 채널 맞추기 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
248
→ 펀치로 분할핀 양쪽에 조심스럽게 구멍을 만듭니다 .
→ 원하는 PCB 컨베이어 높이 구멍에 나선형 고정 핀을 끼웁니다 ( 그림 4.4 - 1
참조 ).
→ 분할핀이 지지 블록 ( 그림 4.4 - 2
의 항목 4) 에 놓이도록 컴포넌트 트롤리 베드를 천천히
내려놓습니다 .
→ 컴포넌트 트롤리 테이블에서 아이 - 볼트를 풉니다 .
4

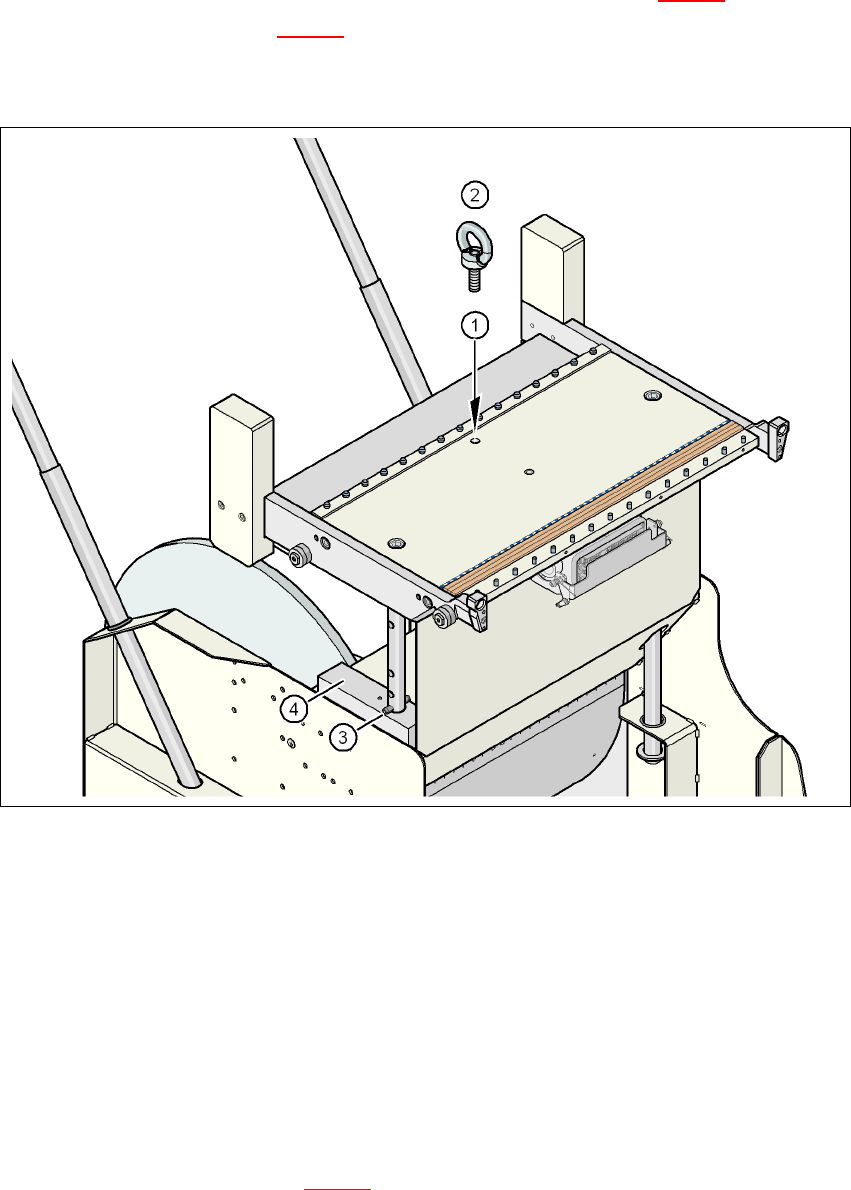

그림 4.4 - 2 컴포넌트 트롤리에서 아이 - 볼트의 위치
(1) 아이 - 볼트용 M12 구멍
(2) 아이 - 볼트 , DIN 580 M12-St
(3) 나선형 고정핀 , DIN 7343, 8x40 - St, 2x
(4) 지지 블록 , 2x
4.5 폐 테이프 채널 맞추기
44mm S DP 피더 모듈과 같이 포켓 높이가 > 17mm 인 컴포넌트 테이프를 처리하는 피더 모듈
을 사용할 경우에는 분할판 ( 그림 4.5 - 1
의 항목 3) 을 빼내야 합니다 .
