5 조작 직원을 위한 작업 사용자 매뉴얼 SIPLACE D3 5.6 피더 모듈 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한 글판 270 5. 6 피더 모듈 셋업 5 그림 5.6 - 1 S 피더 모듈용 위 치가 15 개인 컴포넌트 테이 블 (1) S 피더 모듈 (2) 센터링 핀 (3) 센터링 볼 (4) 컴포넌트 테이블
사용자 매뉴얼 SIPLACE D3 5 조작 직원을 위한 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.5 예비 점검 수행
269
5.5.5 큰 테이프 릴을 위한 스핀들 사용
→ 큰 테이프 릴을 사용할 경우 스핀들을 분할판에 삽입합니다 .
참고
테이프 릴의 지름이 15"(381mm) 를 초과할 경우 스핀들을 사용하는 것이 좋습니다 . 그래야 피
더 모듈을 안정적으로 작동시킬 수 있습니다 .
5

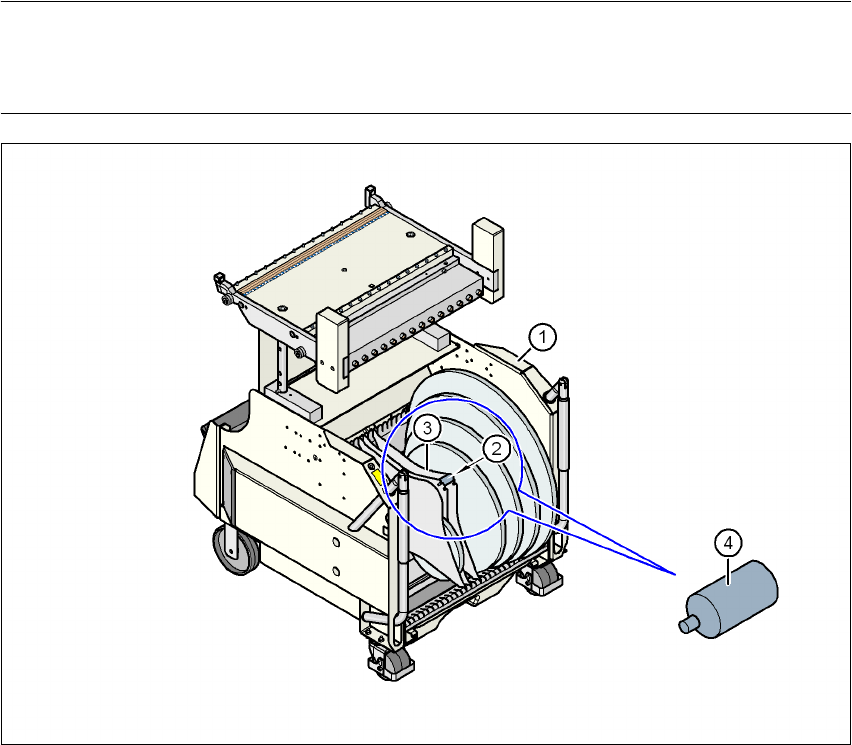

그림 5.5 - 3 큰 릴을 위한 스핀들 삽입
5
(1) 컴포넌트 트롤리
(2) 스핀들 위치
(3) 분할판
(4) 스핀들 ( 확대한 모습 )
5 조작 직원을 위한 작업 사용자 매뉴얼 SIPLACE D3
5.6 피더 모듈 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
270
5.6 피더 모듈 셋업
5

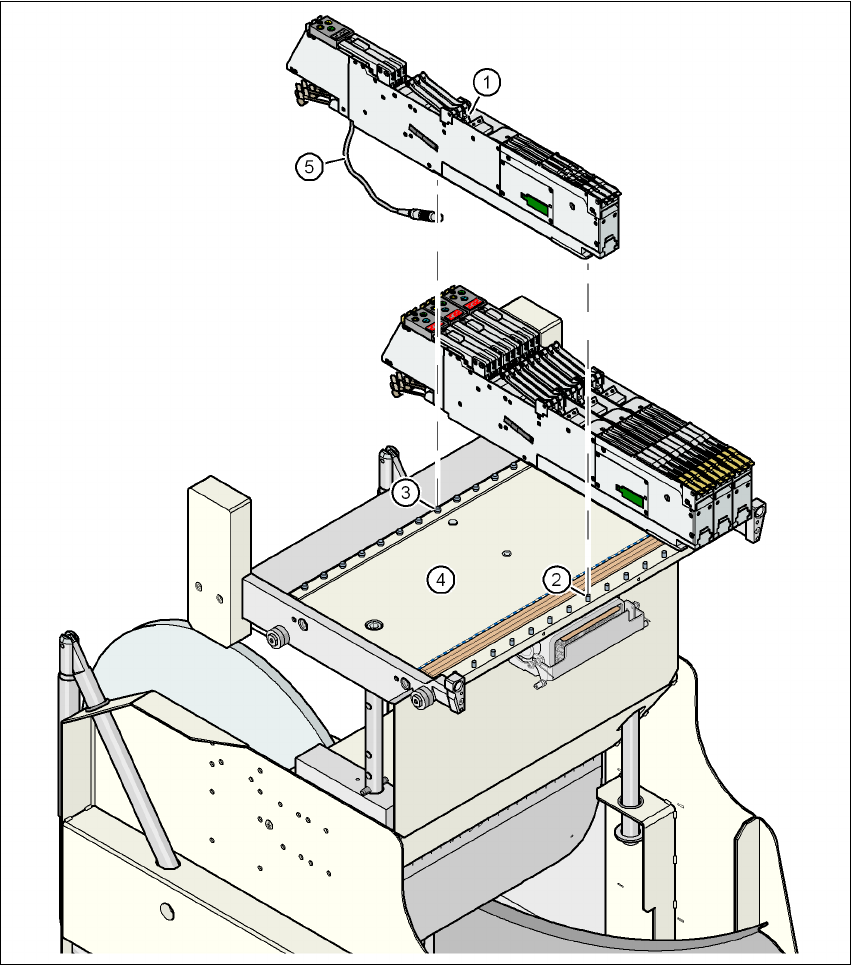

그림 5.6 - 1 S 피더 모듈용 위치가 15 개인 컴포넌트 테이블
(1) S 피더 모듈
(2) 센터링 핀
(3) 센터링 볼
(4) 컴포넌트 테이블
사용자 매뉴얼 SIPLACE D3 5 조작 직원을 위한 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.6 피더 모듈 셋업
271
(5) S 피더 모듈용 연결 케이블
5.6.1 컴포넌트 피더 테이블 및 S 피더 모듈
셋업 준비
→ 피더 모듈의 접촉면을 깨끗이 닦습니다 .
→ 컴포넌트 테이블의 접촉면을 깨끗이 닦습니다 .
→ 솔 또는 적합한 노즐을 끼운 진공 청소기를 사용하여 컴포넌트 테이블에 떨어진 컴포넌트를
제거합니다 .
주의 5
손가락으로 컴포넌트 테이블에서 컴포넌트를 제거하는 행동은 피하십시오 . 미세한 금속 조
각으로 인해 부상을 입을 수 있습니다 .
5.6.2 S 피더 모듈 삽입
→ 먼저 컴포넌트 테이블에 있는 센터링 핀 ( 항목 2) 이 피더 모듈 다리의 홈에 들어가도록 피
더 모듈의 앞쪽 (270
페이지에 있는 그림 5.6 - 1 의 항목 1) 즉 , 홈이 있는 다리 쪽을 컴포
넌트 테이블 (270 페이지에 있는 그림 5.6 - 1 의 항목 4) 에 놓습니다 .
→ 그런 다음 센터링 볼 (270
페이지에 있는 그림 5.6 - 1 의 항목 3) 이 피더 모듈의 구멍으로
완전히 사라질 때까지 피더 모듈 뒷쪽을 낮춥니다 .
→ 피더 모듈이 폭 (272
페이지에 있는 그림 5.6 - 2 참조 ) 에 맞게 컴포넌트 테이블에 올바로
장착되도록 합니다 .
→ 손가락으로 피더 모듈 측면을 두드려 피더 모듈이 컴포넌트 테이블에 단단히 안착되었는지
확인합니다 . 피더 모듈이 움직이지 않아야 합니다 .
→ 피더 모듈 플러그 (270
페이지에 있는 그림 5.6 - 1 의 항목 5) 를 해당 위치 아래에 있는 소
켓에 연결합니다 . 플러그의 빨간색 점이 소켓의 빨간색 점을 향해야 합니다 .
참고 5
피더 모듈을 연결할 경우 , 피더 모듈이 이 소켓을 통해 제어 펄스를 수신하므로 해당 위치
에 맞는 소켓을 사용해야 합니다 . 올바른 소켓에 연결되지 않으면 피더 모듈이 제대로 작동
하지 않을 수 있습니다 . 사용하는 피더 모듈의 사용자 매뉴얼에 소켓에 플러그를 배정하기
위한 자세한 내용이 설명되어 있습니다 .
