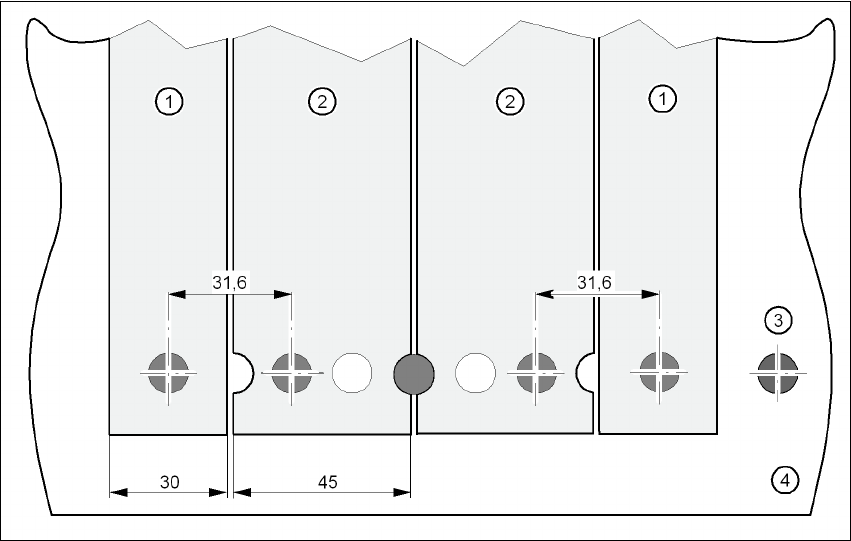

그림 5.6 - 2 컴포넌트 피더 테이블에 폭이 30 mm 또는 45 mm 인 S 피더 삽입
(1) 피더 모듈 , 30 mm 폭
(2) 피더 모듈 , 45mm 폭
(3) 센터링 볼
(4) 컴포넌트 테이블
사용자 매뉴얼 SIPLACE D3 5 조작 직원을 위한 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.7 셋업 변경
273
5.7 셋업 변경
5.7.1 셋업 변경하기 전의 변경 지침 인쇄
셋업을 변경하기 전에 "SIPLACE Pro" 매뉴얼이나 온라인 도움말의 설명에 따라 SIPLACE Pro 컴
퓨터용 프린터로 변환 지침을 인쇄합니다 .
5.7.2 피더 모듈 변경 시 주의해야 할 사항
→ 컴포넌트 피더 테이블에 피더 모듈을 삽입하거나 제거할 때 피더 모듈을 조심스럽게 취급합
니다 . 피더 모듈이 컴포넌트 테이블 가장자리에 부딪치지 않도록 하십시오 .
→ 피더 모듈의 지지면을 진공 청소기로 청소하고 필요한 경우 예방적 유지보수 매뉴얼의 지침
에 따라 컴포넌트 피더 테이블의 표면을 청소합니다 .
주의
손가락으로 컴포넌트 테이블의 자기 레일에서 컴포넌트를 제거하는 행동은 피하십시오 . 미
세한 금속 조각으로 인해 부상을 입을 수 있습니다 . 5
→ 솔이나 적합한 노즐이 달린 진공 청소기로 떨어진 컴포넌트를 제거합니다 .
5 조작 직원을 위한 작업 사용자 매뉴얼 SIPLACE D3
5.8 트랙 오류 방지 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
274
5.8 트랙 오류 방지
5.8.1 일반 사항
→ 피더 모듈 주변 영역이 깨끗한지 그리고 피더 영역 또는 피더 모듈 아래에 떨어진 컴포넌트
가 없는지 확인합니다 .
→ 피더 모듈의 지지 표면 특히 , 컴포넌트 피더 테이블의 자성 레일이 깨끗하고 평탄한지 확인
합니다 .
→ 컴포넌트를 제 때 보충합니다 .
→ 미리 테이프를 접합합니다 . 이것은 일반적으로 릴에 테이프가 약 1.5m 남아있을 때에 접합
재료를 준비해야 한다는 것을 의미합니다 .
→ 피더 모듈은 고정밀 장치이므로 컴포넌트 테이블에 피더 모듈을 삽입하거나 제거할 때 피더
를 조심스럽게 취급합니다 .
→ 열어두는 경우 쉽게 손상될 수 있으므로 피더 모듈에 있는 픽업 창을 닫습니다 .
→ S 피더 모듈에서 컴포넌트의 픽업 위치가 올바르게 설정되었는지 확인합니다 .
→ S 피더 모듈 플러그가 올바른 소켓에 연결되었는지 확인합니다 .
5.8.2 테이프 컨테이너에서 트랙 오류 방지
→ 분할판을 올바로 끼워넣습니다 (268 페이지에 있는 그림 5.5 - 2 참조 ).
→ 지름이 15"(381 mm) 이상인 테이프 릴을 스핀들에 비축해 두어야 합니다 .
→ 3 x 8 mm S 피더 모듈 유형을 사용하는 경우 , 중간 테이프 릴용 지지대를 사용해야 합니다
(173
페이지에 있는 3.10.8 단원 참조 ).
