6 스테이션 확장
6.1 노즐 체인저
노즐 체인저는 실장 헤드의 유연성을 크게 높여 다른 유형의 컴포넌트를 처리할 수 있도록 합니
다 . 실장 프로그램이 노즐 체인저의 교환을 요구하는 경우 , 실장 헤드가 자동으로 기존 노즐을
노즐 홀더로 되돌리고 새로운 노즐을 픽업합니다 . 진공 검사 중 분리된 노즐도 신속하게 교체할
수 있습니다 .
수동 작업보다 노즐 체인저에서 노즐을 픽업하는 것이 훨씬 더 정확하고 빠릅니다 . 소형 컴포넌
트를 실장할 경우 노즐이 회전하는 동안 방사 이심률을 최소화하는 것이 필수적입니다 .
6
6
6.1.1 12 세그먼트 Collect&Place 헤드용 노즐 체인저
품목 번호 00119661-xx 노즐 체인저 HF/X/D3, 12- 세그먼트 C&P 헤드
6

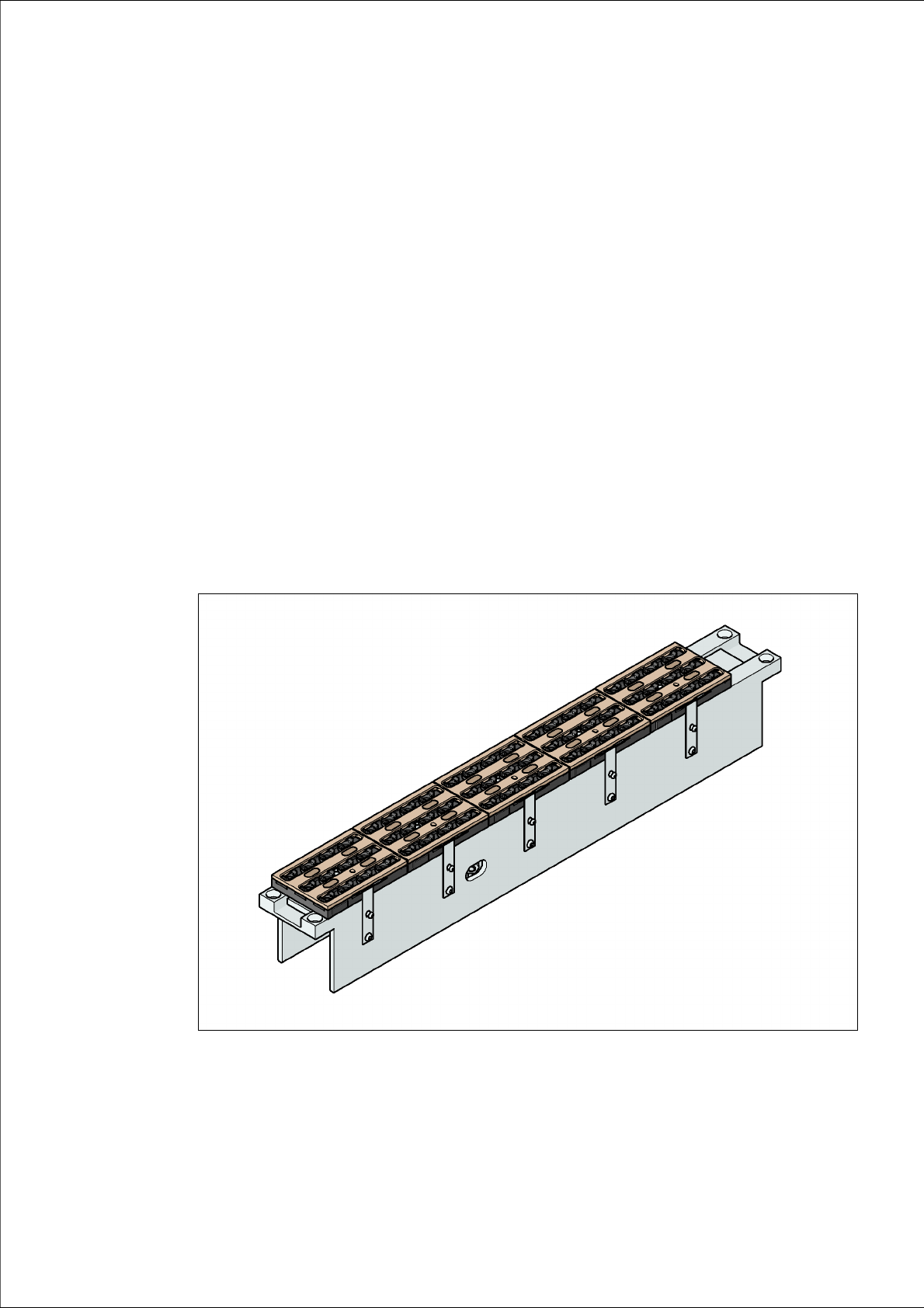

그림 6.1 - 1 12- 세그먼트 Collect&Place 헤드용 노즐 체인저
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
282
6.1.1.1 설명
이 노즐 체인저에는 노즐 홀더가 5 개 있는 매거진을 최대 12 개까지 장착할 수 있습니다 . 이 매
거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개를 사용하여 센터링하며 클립으로 고
정합니다 .
6.1.1.2 기술 데이터
6
12- 세그먼트 Collect&Place 헤드용 노즐 체인저
치수 (L x W x H)
449 x 62.7 x 77.7 mm³
노즐 홀더 개수 60
노즐 유형 9xx
노즐 교환 시간 노즐당 대략 2 초
압축 공기 연결 0.48 MPa (4.8 bar)
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
283
6.1.1.3 C&P12 헤드용 노즐 체인저의 위치
12- 세그먼트 Collect&Place 헤드의 경우 위치 1, 3 및 4 에 하나 또는 두 개의 노즐 체인저를 설
치할 수 있습니다 ( 그림 6.1 - 2
의 항목 1 및 2). 따라서 매거진 35 개가 있는 노즐 체인저 총 7
개와 노즐 홀더 총 420 개를 수용할 수 있습니다 .
6
그림 6.1 - 2 12- 세그먼트 Collect&Place 헤드용 노즐 체인저의 위치
6
(1) 노즐 체인저 , " 행 1"
(2) 노즐 체인저 , " 행 2"
(3) 컴포넌트 리젝트 빈
(4) 분리 장치 및 노즐 리젝트 빈
(5) 노즐 매거진
