6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
282
6.1.1.1 설명
이 노즐 체인저에는 노즐 홀더가 5 개 있는 매거진을 최대 12 개까지 장착할 수 있습니다 . 이 매
거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개를 사용하여 센터링하며 클립으로 고
정합니다 .
6.1.1.2 기술 데이터
6
12- 세그먼트 Collect&Place 헤드용 노즐 체인저
치수 (L x W x H)
449 x 62.7 x 77.7 mm³
노즐 홀더 개수 60
노즐 유형 9xx
노즐 교환 시간 노즐당 대략 2 초
압축 공기 연결 0.48 MPa (4.8 bar)
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
283
6.1.1.3 C&P12 헤드용 노즐 체인저의 위치
12- 세그먼트 Collect&Place 헤드의 경우 위치 1, 3 및 4 에 하나 또는 두 개의 노즐 체인저를 설
치할 수 있습니다 ( 그림 6.1 - 2
의 항목 1 및 2). 따라서 매거진 35 개가 있는 노즐 체인저 총 7
개와 노즐 홀더 총 420 개를 수용할 수 있습니다 .
6

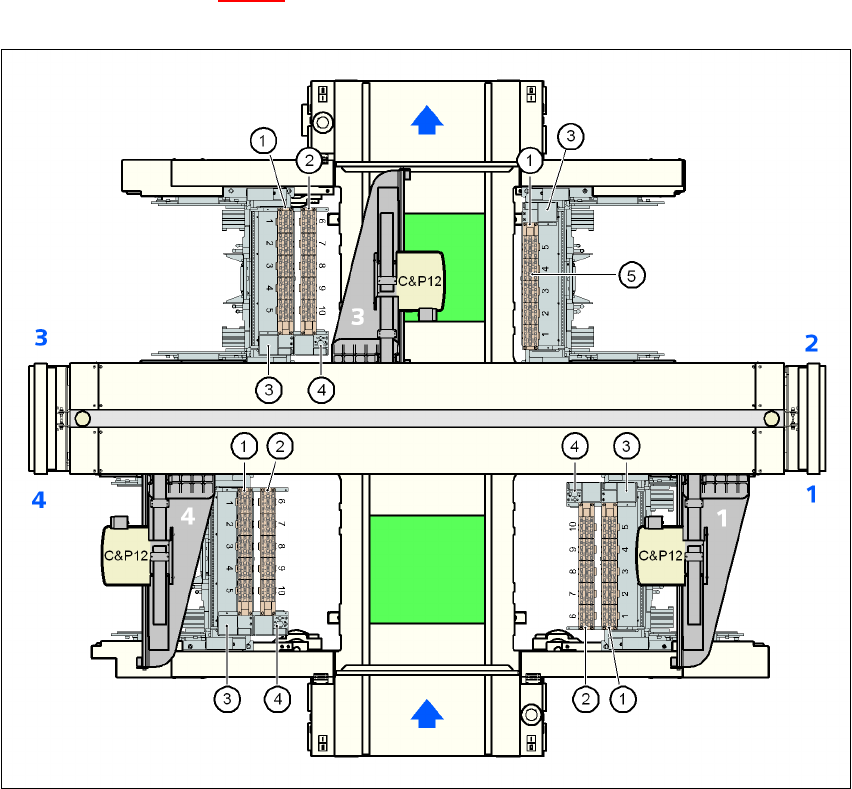

그림 6.1 - 2 12- 세그먼트 Collect&Place 헤드용 노즐 체인저의 위치
6
(1) 노즐 체인저 , " 행 1"
(2) 노즐 체인저 , " 행 2"
(3) 컴포넌트 리젝트 빈
(4) 분리 장치 및 노즐 리젝트 빈
(5) 노즐 매거진
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
284
6.1.1.4 조립
" 행 1" 노즐 체인저 (283 페이지에 있는 그림 6.1 - 2 참조 ) 는 각각 컴포넌트 트롤리 도킹 장치
에 장착됩니다 . " 행 2" 노즐 체인저용 추가 어셈블리 키트가 있습니다 . 이 키트는 분리 장치와
노즐 리젝트 빈으로 구성됩니다 (288
페이지에 있는 6.1.1.8 단원 참조 ).
6

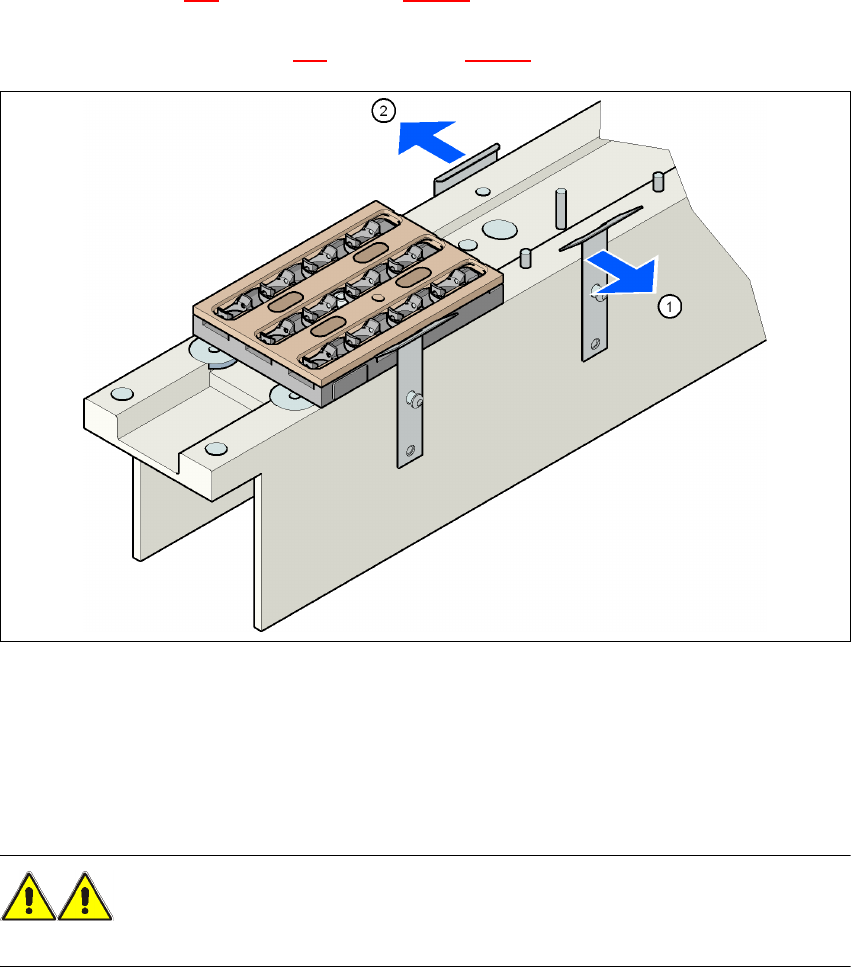

그림 6.1 - 3 조립 위치
(1) 작업자 쪽을 향하고 있는 스프링 고리
(2) PCB 컨베이어 쪽을 향하고 있는 고정 클램프
→ 고정 클램프는 항상 PCB 컨베이어 쪽을 향하는 반면 이동 스프링 고리는 항상 작업자 쪽을
향하도록 노즐 체인저를 배치합니다 .
경고 6
각 실장 헤드에 맞는 노즐 체인저만 설치합니다 . 혼합 구성 시 헤드가 충돌할 위험이 있습니다 .
