사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
291
6.1.2.3 C&P6 헤드용 노즐 체인저의 위치
6- 세그먼트 Collect&Place 헤드의 경우 위치 1, 3 및 4 에 하나 또는 두 개의 노즐 체인저를 설
치할 수 있습니다 ( 그림 6.1 - 8
의 항목 1 및 2). 따라서 매거진 42 개가 있는 노즐 체인저 총 7
개와 노즐 홀더 총 252 개를 수용할 수 있습니다 .
6

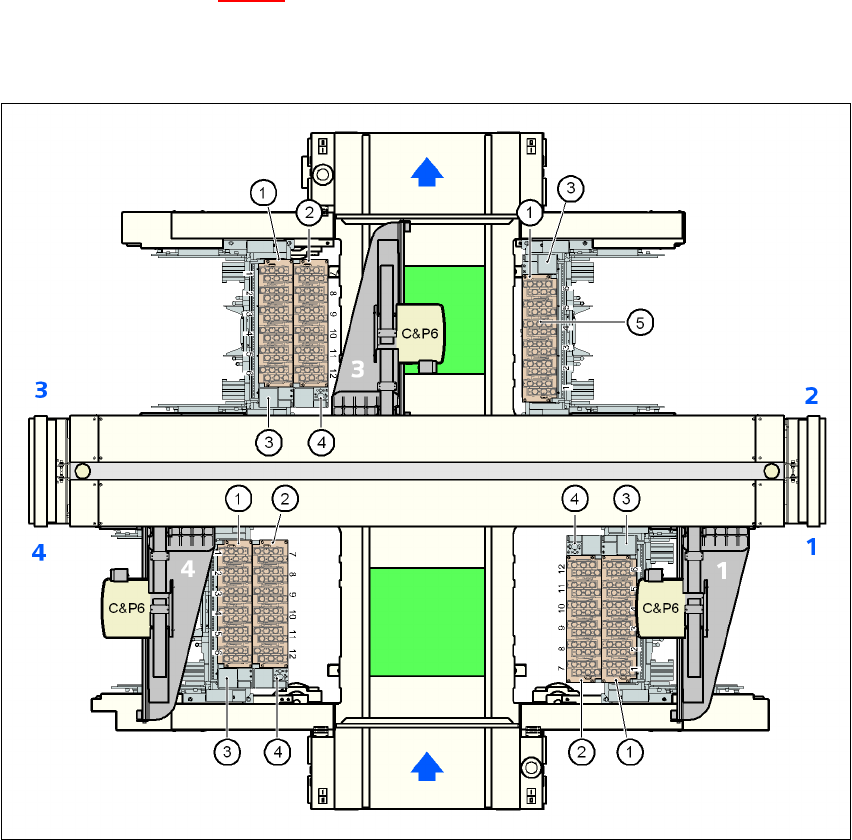

그림 6.1 - 8 C&P6 헤드용 노즐 체인저의 위치
(1) " 행 1" 노즐 체인저
(2) " 행 2" 노즐 체인저
(3) 컴포넌트 리젝트 빈
(4) 분리 장치 및 노즐 리젝트 빈
(5) 노즐 매거진
6
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
292
6.1.2.4 조립
" 행 1" 노즐 체인저 ( 그림 6.1 - 9 참조 ) 는 컴포넌트 트롤리 결합 장치에 장착합니다 . " 행 2" 노
즐 체인저용 추가 어셈블리 키트가 있습니다 . 이 키트는 분리 장치와 노즐 리젝트 빈으로 구성됩
니다 (296
페이지에 있는 6.1.2.8 단원 참조 ).
6

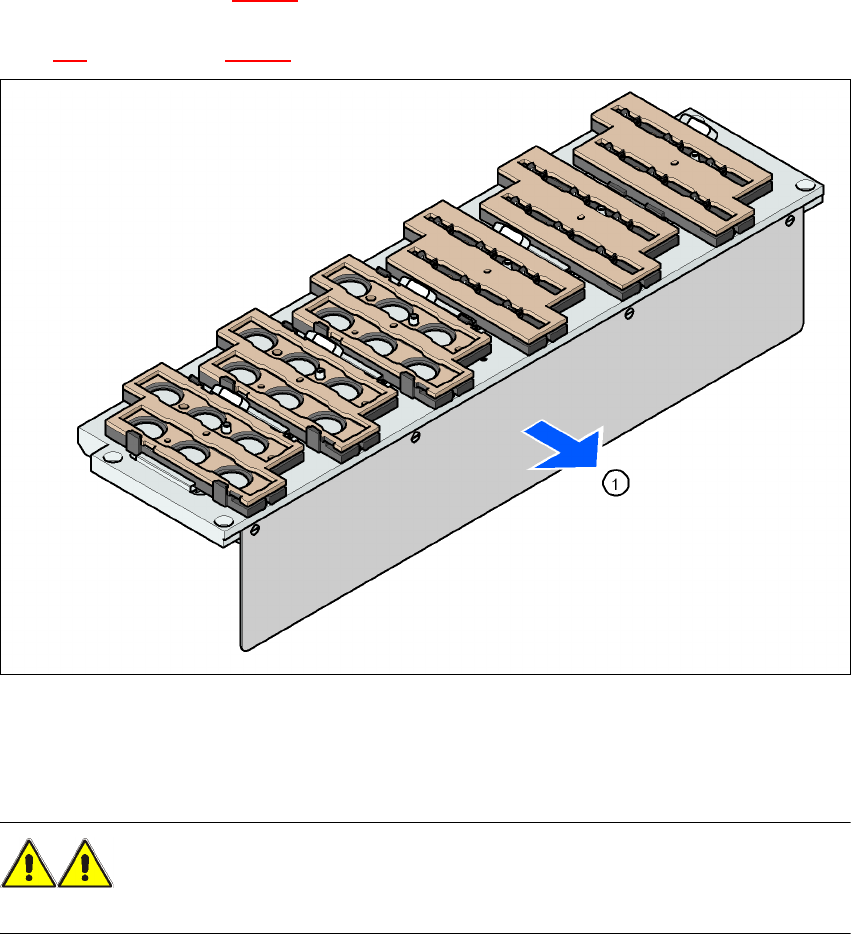

그림 6.1 - 9 조립 위치
(1) PCB 컨베이어 쪽을 향하고 있는 덮개 플레이트
→ 덮개 플레이트 ( 항목 1) 가 PCB 컨베이어 쪽을 향하도록 노즐 체인저를 배치합니다 .
경고 6
각 실장 헤드에 맞는 노즐 체인저만 설치합니다 . 혼합 구성 시 헤드가 충돌할 위험이 있습니다 .
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
293
6.1.2.5 작동에 관한 참고 사항
→ 매거진은 같은 제품군에 속한 것이면 유형이 다른 노즐로도 채울 수 있습니다 . 예를 들어 8x
매거진은 노즐 유형 821, 822, 823 등으로 , 9x 매거진은 유형 911, 914 등으로 채울 수 있
습니다 .
참고 6
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 . 6
→ 고정판을 열고 노즐 홀더에 노즐을 위치시킵니다 .
→ 고정판을 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
주의 6
매거진을 보충하기 전에 Collect&Place 헤드 위의 모든 노즐이 해당 매거진으로 돌아왔는지
확인합니다 . 6
→ 노즐 체인저를 프로그래밍하는 방법은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다 .
참고 6
→ 컴포넌트가 매거진 위로 떨어지지 않도록 하십시오 . 컴포넌트가 떨어진 경우 고정판의 작동
을 방해할 수 있습니다 .
→ 컴포넌트가 비어있는 피더 모듈 위치로 떨어지지 않도록 하십시오 . 컴포넌트가 자성 막대에
달라붙습니다 . 피더 모듈이 컴포넌트 테이블에 올바르게 위치하지 않은 경우 생산 작업이
중단될 수 있습니다 . 그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니다 .
