사용자 매뉴얼 SIPLACE D3 6 스테이션 확장 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저 295 → 먼저 센터링 구멍 ( 그림 6. 1 - 10 의 항목 3) 과 슬롯 ( 그림 6.1 - 10 의 항목 4) 이 있는 매 거진의 옆쪽을 바닥에 위치시킵니다 . 매거진에 있는 두 개의 노브가 고정 클램프 ( 그림 6.1 - 10 의 항목 2) 로 미끄러져…
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
294
6.1.2.6 매거진 변경
→ 매거진을 빼내려면 스프링 고리 ( 항목 1) 를 매거진에서 멀어지는 쪽으로 누르고 매거진을
바닥에서 들어냅니다 .
6

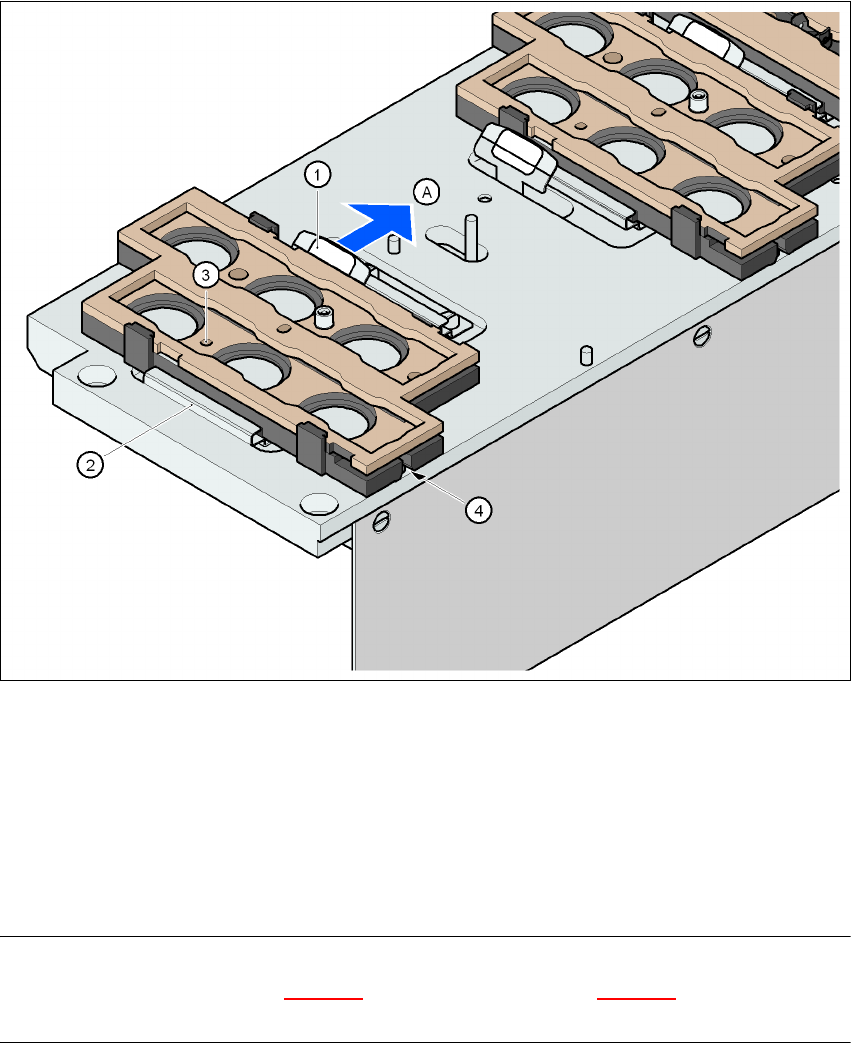

그림 6.1 - 10 매거진 변경
(1) 스프링 고리
(2) 고정 클램프
(3) 센터링 구멍
(4) 슬롯
(A) 스프링 고리를 매거진에서 멀어지는 쪽으로 누릅니다 .
참고
센터링 핀이 센터링 구멍 ( 그림 6.1 - 10
의 항목 3) 및 슬롯 ( 그림 6.1 - 10 의 항목 4) 안으로
들어갈 수 있도록 매거진을 끼워야 합니다 . 6
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
295
→ 먼저 센터링 구멍 ( 그림 6.1 - 10
의 항목 3) 과 슬롯 ( 그림 6.1 - 10 의 항목 4) 이 있는 매
거진의 옆쪽을 바닥에 위치시킵니다 . 매거진에 있는 두 개의 노브가 고정 클램프 ( 그림 6.1
- 10 의 항목 2) 로 미끄러져 들어가야 합니다 .
→ 스프링 고리를 매거진에서 멀어지는 쪽으로 누릅니다 .
→ 매거진을 눌러 바닥과 평행하게 눕힌 후 누르고 있던 스프링 고리를 놓습니다 . 스프링 고리
가 잠깁니다 .
6.1.2.7 위치 탐지
노즐 체인저의 각 매거진에는 위치 탐지를 위한 포지셔닝 피듀셜이 있습니다 .
6

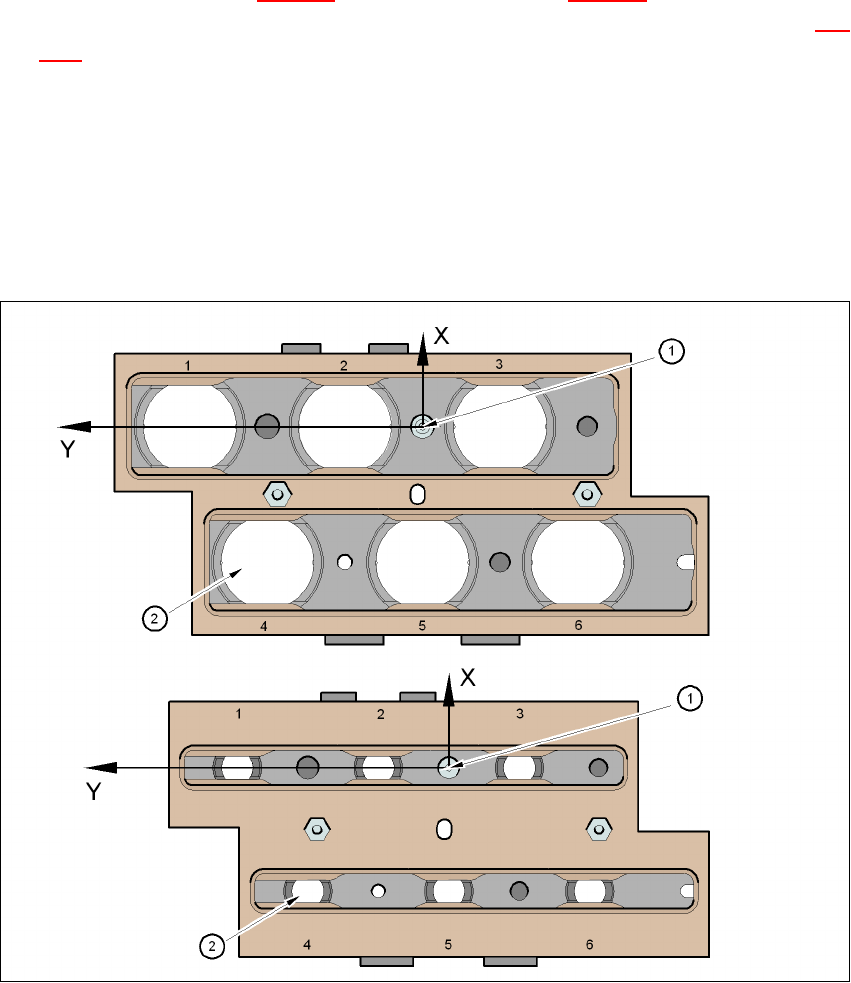

그림 6.1 - 11 노즐 체인저 - 위치 탐지
(1) 포지셔닝 피듀셜
(2) 매거진에서 포지셔닝 피듀셜을 기준으로 한 노즐의 위치
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
296
6.1.2.8 6- 세그먼트 Collect&Place 헤드용 " 행 2" 노즐 체인저
품목 번호 00119664-xx 노즐 체인저 2, HF/X/D3, 6- 세그먼트 C&P 헤드
" 행 2" 노즐 체인저가 설치될 수 있는 위치는 다음과 같습니다 .
위치 1, 3 및 4 (291
페이지에 있는 그림 6.1 - 8)
개장 패키지에는 노즐 체인저 이외에도 어셈블리 키트 및 리젝트 빈이 있는 노즐 분리 장치가 들
어있습니다 .
6

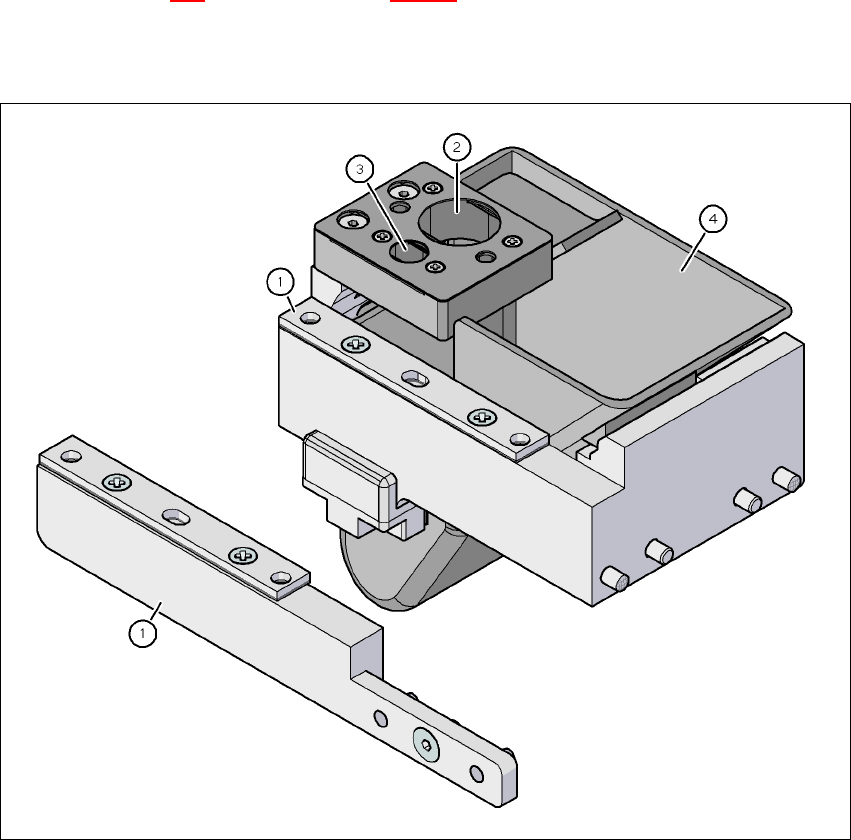

그림 6.1 - 12 " 행 2" 노즐 체인저용 어셈블리 키트
(1) " 행 2" 노즐 체인저용 어셈블리 키트
(2) 8xx 형 노즐용 노즐 분리 장치
(3) 9xx 형 노즐용 노즐 분리 장치
(4) 노즐 리젝트 빈
